關于使用 protues 進行仿真數碼管數字顯示

本次試驗主要是為了實現數碼管從“0~9” 的循環顯示， 此次應特別注意區分數碼管的共陰極連法和共陽極連法， 雖然說這個很簡單， 大家都知道， 但我還是要承認， 一開始做的時候， 卻不知道到底怎要么用， 也算是走了不少彎路， 特此將自己的經驗寫下來， 希望對大家有幫助。

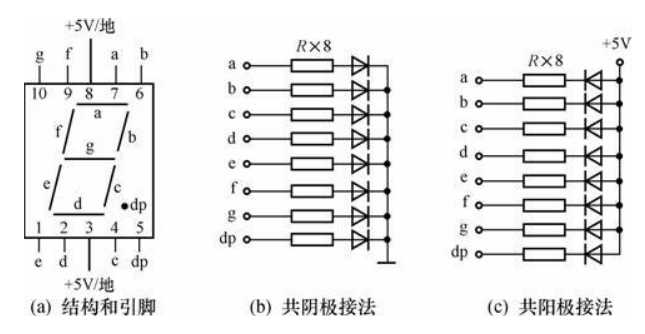

數碼管的引腳圖如下所示：

關于這個連接方法的詳細介紹網上有很多， 我就不多說了， 這里就說說關于這個連接的一些須知常識吧，共陰極接法， 說白了， 就是將陰極連接在一起， 然后接地， 那么這邊的電壓為 0， 為了讓數碼管亮起來， 那么就需要在“a,b,c,d,e,f,g,dp” 端接高電平。 不過因為單片機輸出的電壓實在太低， 達不到點亮數碼管的標準， 所以一般要接上拉電阻， 以提高電壓。同理， 共陽極接法就是講所有陽極接在一起， 然后接高電平， 為了讓數碼管亮起來， 需要在“a,b,c,d,e,f,g,dp” 接低電平。

共陰極

源代碼：

#define uchar unsigned char
#define uint unsigned int
#include<reg52.h>
#define temp P0
uchar Tab[]={0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x3f};
void delay()
{
uint x,y;
for(x=100;x>0;x--)
{
for(y=2500;y>0;y--)
{}
}
}
void main()
{
uint i;
temp=1;
while(1)
{
for(i=0;i<10;i++)
{
temp=Tab[i];
delay();
}
}
}

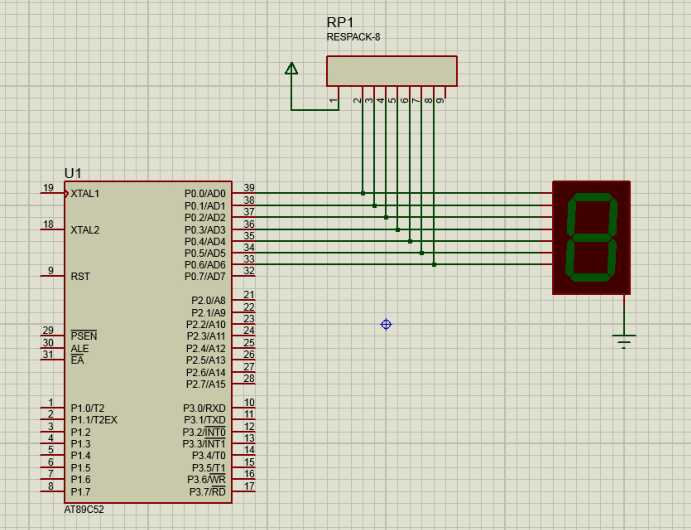

連接圖：


所用組件名稱：
單片機（AT89C52）； 排阻（RESPACK-8）； 數碼管（7SEG-COM-CAT-GRN）；

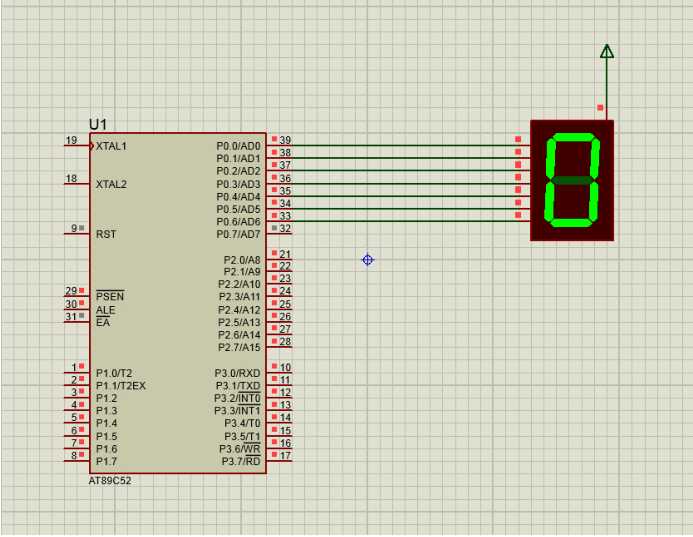

效果圖：


共陽極

源代碼：

#define uchar unsigned char
#define uint unsigned int
#include<reg52.h>
#define temp P0
uchar Tab[]={0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xc0};
void delay()
{
uint x,y;
for(x=100;x>0;x--)
{
for(y=2500;y>0;y--)
{}
}
}
void main()
{
uint i;
temp=1;
while(1)
{
for(i=0;i<10;i++)
{
temp=Tab[i];
delay();
}
}
}

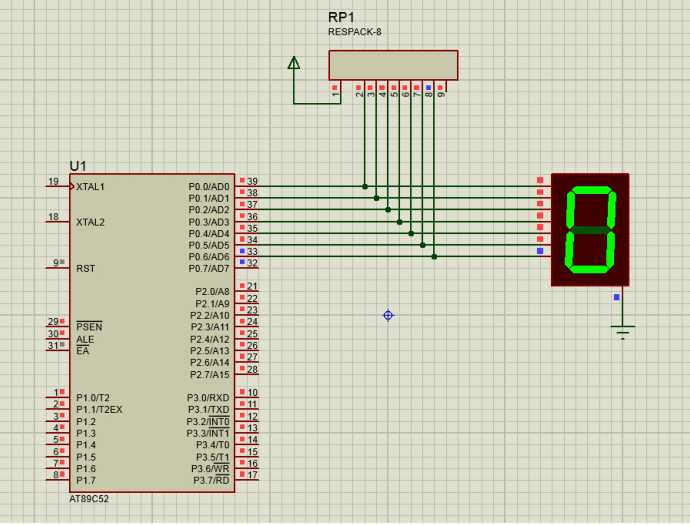

連接圖：



所用組件名稱：
單片機（AT89C52） 數碼管（7SEG-COM-AN-GRN）

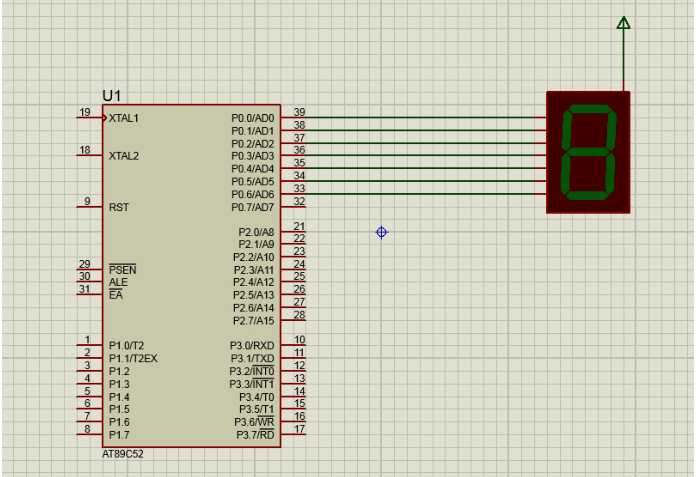

效果圖：
