一、 LDE數碼管定義 ：

LED數碼管也稱半導體數碼管， 是目前數字電路中最常用的顯示器件。 它是以發光二極管作筆段并按共陰極方式或共陽極方式連接后封裝而成的。

思考：

1 、 怎樣檢測LED數碼管好壞？

2、 不同類型的怎么檢測？

二、 探究： 兩種LED數碼管的外形與內部結構 。

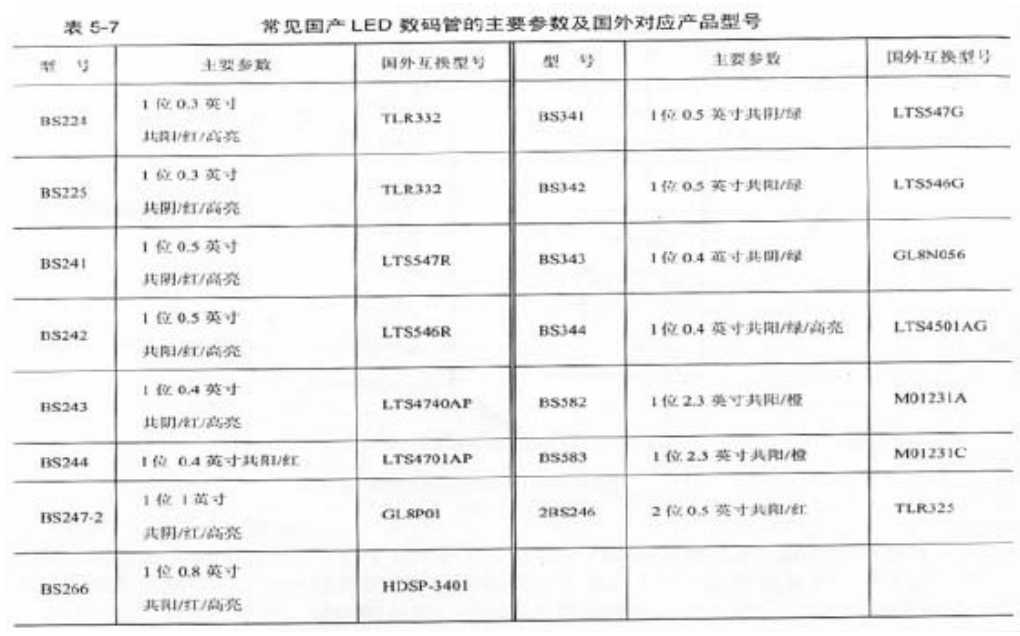

＋、 －分別表示公共陽極和公共陰極， a～g是7個筆段電極， DP為小數點。LED 數碼管型號較多， 規格尺寸也各異， 顯示顏色有紅、 綠、 橙等。下表5-41 列出了幾種國產LED數碼管的型號、 主要參數和國外對應產品型號， 可供選用時參考。

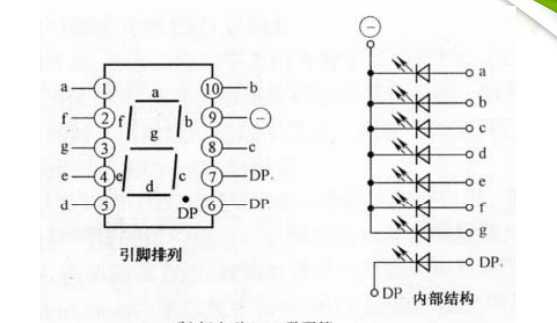

（a）常見led數碼管


（b）超小型led數碼管

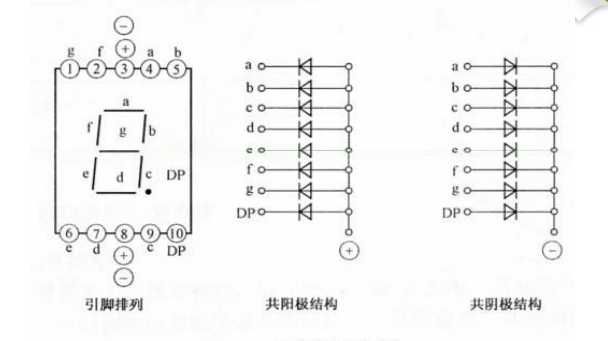

圖5-41 兩種led數碼管外形及內部結構



三、 LED數碼管的檢測方法

1 . 用二極管檔檢測

將數字萬用表置于二極管檔時， 其開路電壓為＋2.8V。用此檔測量LED數碼管各引腳之間是否導通， 可以識別該數碼管是共陰極型還是共陽極型， 并可判別各引腳所對應的筆段有無損壞。

（1 ） 檢測已知引腳排列的LED數碼管

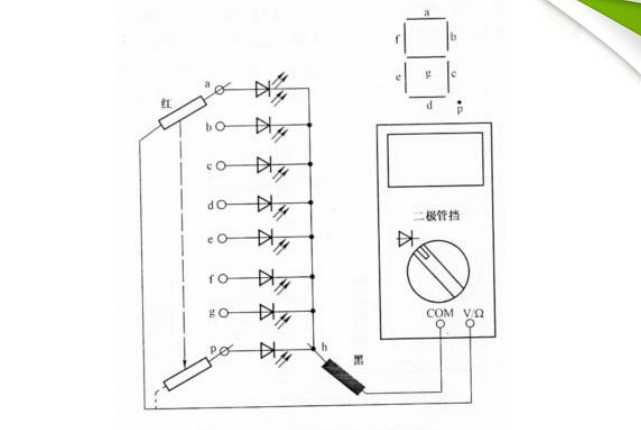

檢測接線如圖5-42所示。 將數字萬用表置于二極管檔， 黑表筆與數碼管的h點（LED的共陰極） 相接， 然后用紅表筆依次去觸碰數碼管的其他引腳， 觸到哪個引腳， 哪個筆段就應發光。 若觸到某個引腳時， 所對應的筆段不發光， 則說明該筆段已經損壞。

（2） 檢測引腳排列不明的LED數碼管

有些市售LED數碼管不注明型號， 也不提供引腳排列圖。 遇到這種情況， 可使用數字萬用表方便地檢測出數碼管的結構類型、 引腳排列以及全筆段發光性能。下面舉一實例， 說明測試方法。 被測器件市一只彩色電視機用來顯示頻道的LED數碼管， 體積為20mm×1 0mm×5mm， 字形尺寸為8mm×4.5mm，發光顏色為紅色， 采用雙列直插式， 共1 0個引腳。


圖5-42檢測已知引腳排列l(wèi)ed數碼管

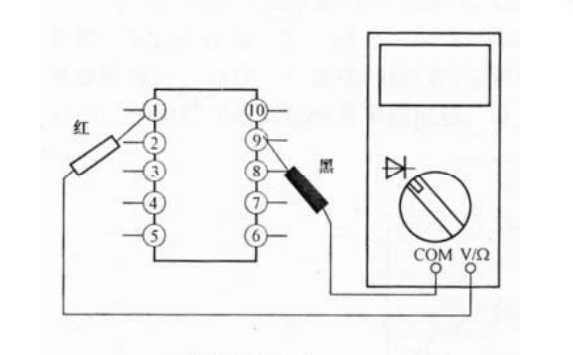

a.將數字萬用表置于二極管檔， 紅表筆接在①腳， 然后用黑表筆去接觸其他各引腳，只有當接觸到⑨腳時， 數碼管的a筆段發光，而接觸其余引a. 3（所萬用表） 示腳時則不發光。 由此可知， 被測管時共陰極結構類型， ⑨腳是公共陰極， ①腳則是a筆二判別數碼管的結構類型 。檢測接線如圖5-4a段的引出腳。


判斷結構類型圖


檢測引腳排列不明的led數碼管連線圖


 b. 判別引腳排列

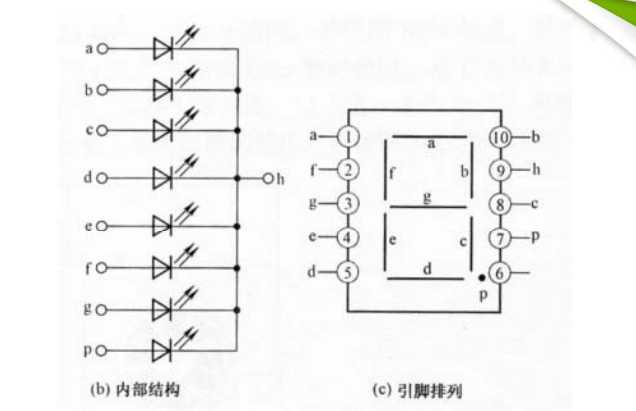

仍使用數字極管檔， 將黑表筆固定接在⑨腳， 用紅表筆依次接觸②、 ③、 ④、⑤、 ⑧、 ⑩、 ⑦腳時， 數碼管的f、 g、 e、 d、c、 b、 p筆段先后分別發光， 據此繪出該數碼管的內部結構和引腳排列（面對筆段的一面） ， 如圖5-43(b)、 (c)所示。

 c. 檢測全筆段發光性能

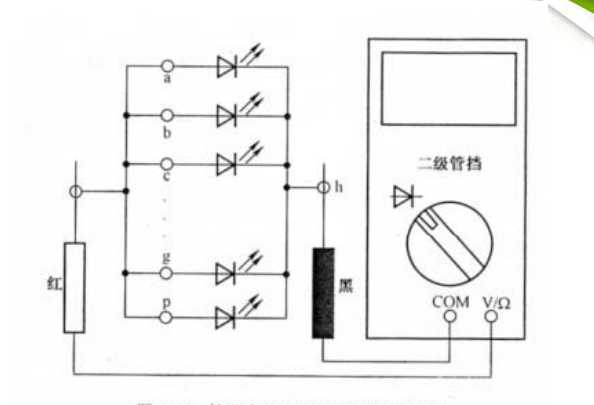

前兩步已將被測LED數碼管的結構類型和引腳排列測出。 接下來還應該檢測一下數碼管的各筆段發光性能是否正常。 檢測接線如圖5-44所示， 將數字萬用表置于二極管檔， 把黑表筆固定接在數碼管的公共陰極上（⑨腳） ， 并把數碼管的a～p筆段端全部短接在一起。 然后將紅表筆接觸a～p的短接端， 此時， 所有筆段均應發光， 顯示出“8”字。


檢測全筆段發光的led數碼管連線圖

在作上述測試時， 應注意以下幾點：

（1 ） 檢測中， 若被測數碼管為共陽極類型，則只有將紅、 黑表筆對調才能測出上述結果。 特別是在判別結構類型時， 操作時要靈活掌握， 反復試驗， 直到找出公共電極 為止

（2） 大多數LED數碼管的小數點是在內部與公共電極連通的。 但是， 有少數產品的小數點是在數碼管內部獨立存在的， 測試時要注意正確區分。
