LED數碼管生產加工工藝流程，包括固晶工藝、打線工藝、電路板設備檢測、電路板人工檢測、封裝上膠、烘烤和二次測試；本發明通過自 動化的固晶和打線工藝快速完成前端工序，在通過機器和人工的雙重復檢對半成品進行質量核準，對可以返工的重新利用，在通過分段的烘烤方式提高數碼管的質量，烘烤采用分段低溫的烘烤方式，有效的防止在受熱不均和受熱時間過長中導致樹脂膠的老化，最后再進行檢測保證良品率和對數碼管質量的把控。

一種LED數碼管生產加工工藝流程，其特征在于，包括固晶工藝、打線工藝、電路板設備檢測、電路板人工檢測、封裝上膠、烘烤和二次測試，具體工藝過程如下：

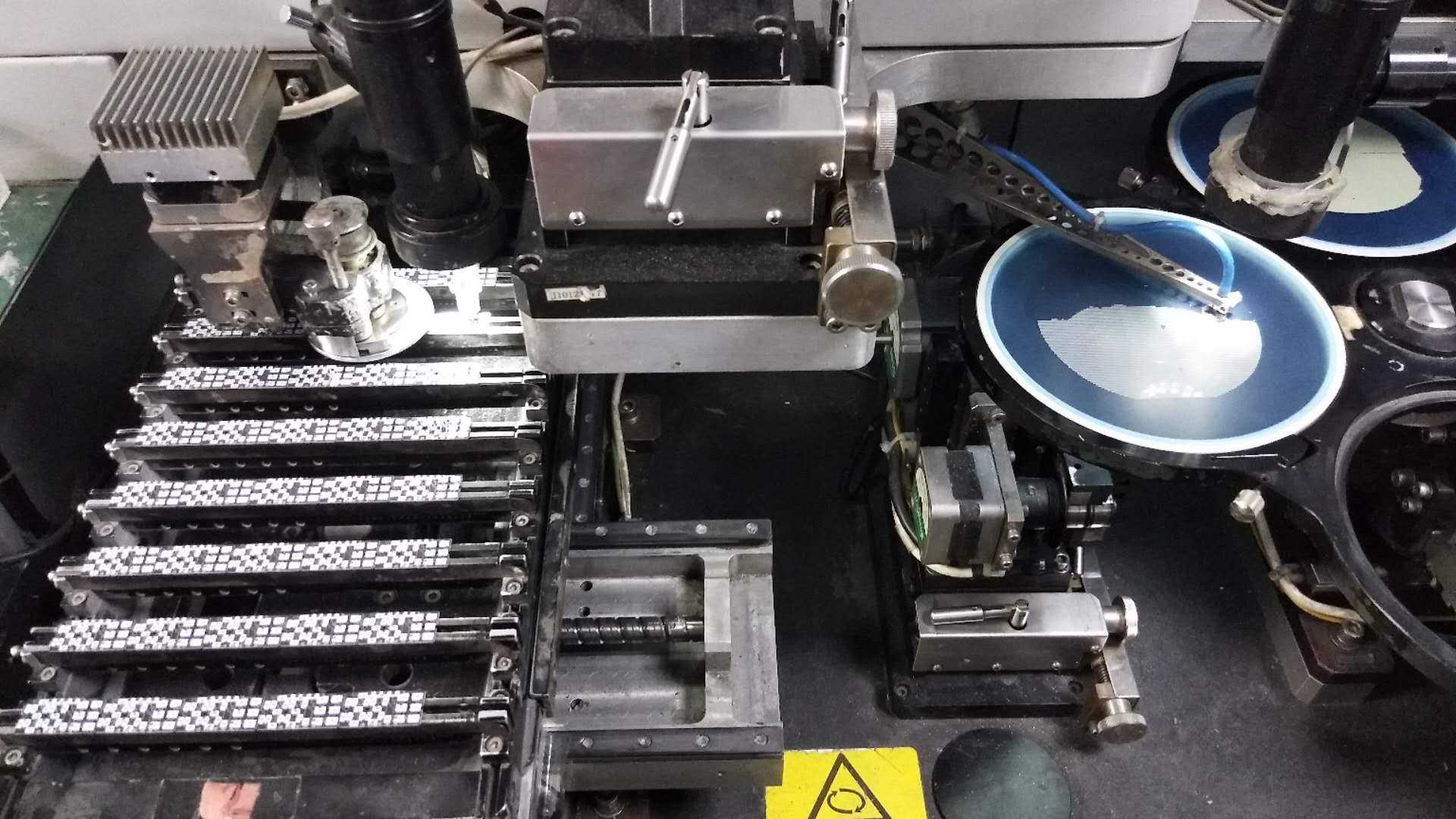

步驟一、固晶工藝： 將電路板固定在支架上，電路板和支架在傳送帶上移動，通過注射器對電路板上方滴膠，滴膠完畢后，吸嘴從原點位置移動到晶片源位置，吸嘴下降到拾取位置時推頂針向上升，吸嘴拾取晶片向上升，將晶片移動到電路板上方，晶片通過滴膠和電路板固定；

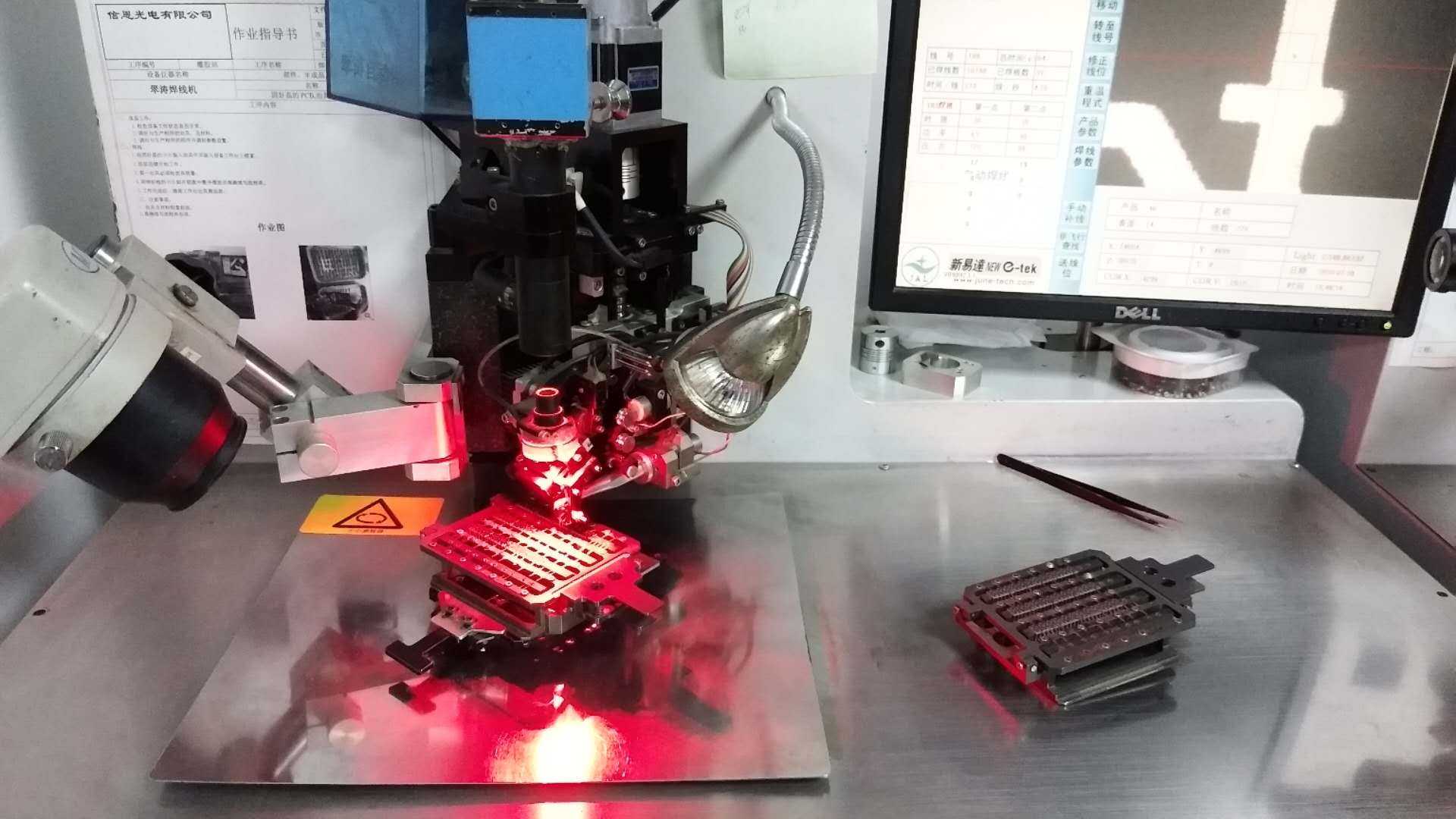

步驟二、打線工藝：將步驟一完成晶片和電路板固定后傳輸帶傳送到打線機中，金屬線夾緊針夾住金屬線在氧氣的作用下打火對金屬線的端點燃燒，將端點燒成球狀，夾緊.針將球形端點焊接在晶片上，夾緊針通過弧形走位將金屬線拉成弧形結構，夾緊針對弧形結構的另一端加熱燃燒焊接在電路板上，夾緊針向上拉伸，扯斷金屬線尾部；



步驟三、電路板設備檢測：將電路板和晶片通過傳送帶傳輸?shù)诫娐钒鍣z測設備中，對電路板進行光學性能的檢測，檢測分別進行并對檢測合格產品流通到下一工序，檢測不合格產品剔除，檢測的參數包括H、G，E、Y，SR，HR，UR，UY、AG、AM、UE，UG、UB、UW(雙電極) UB\UG\UW(單電極) ；

步驟四、電路板人工檢測：對步驟三檢測不合格的半成品進行人工復檢，人工復檢的項目 包括導電是否正常，是否漏電，對非上述原因的半成品直接報廢，對于上述原因造成的不合格產品進行返工再處理；

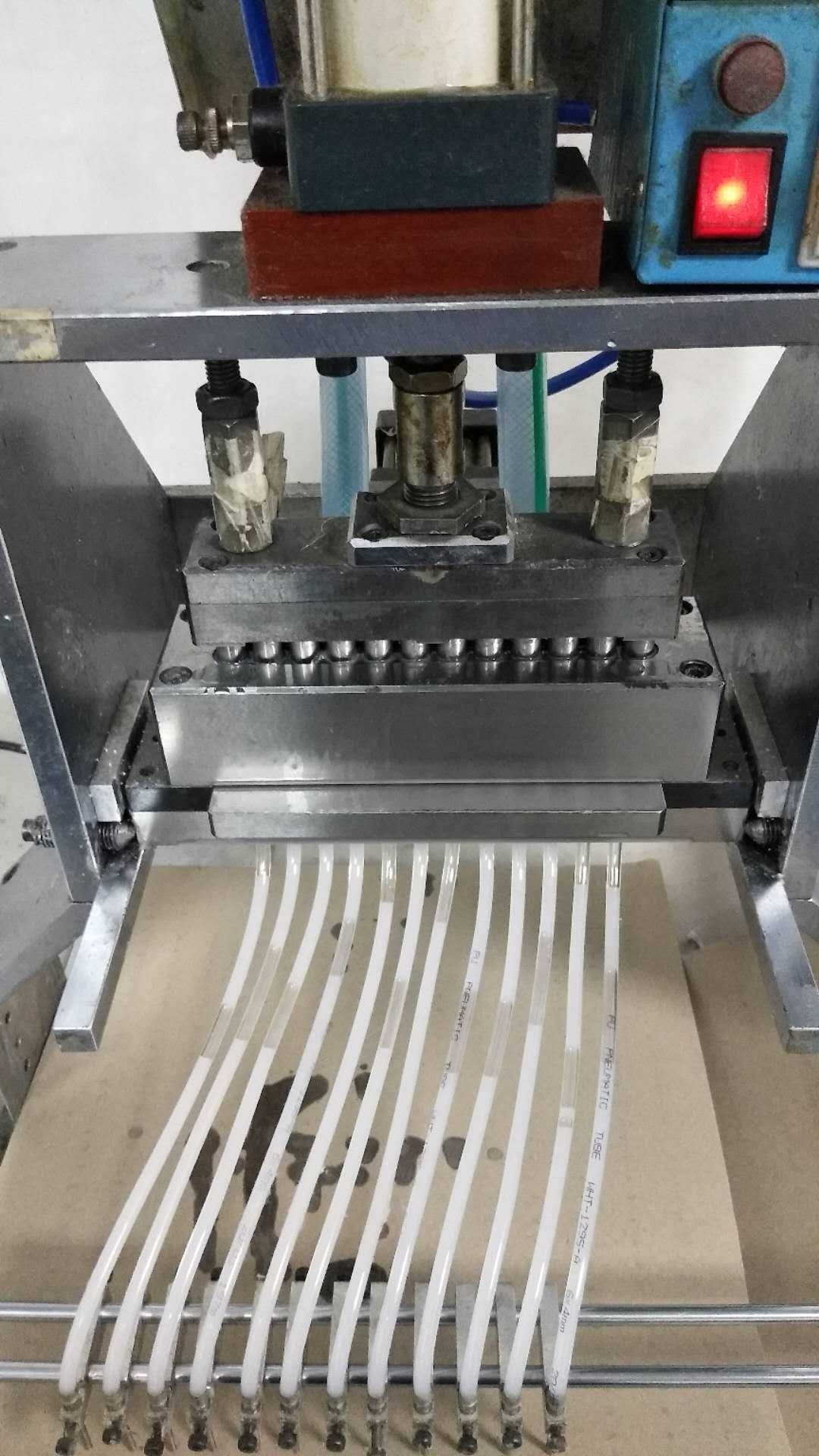

步驟五、封裝上膠：選擇數碼管適用的樹脂膠，將樹脂膠放置在真空箱中利用抽氣泵將樹脂膠中的空氣排出，將無空氣泡的樹脂膠放置在封裝機上，并且連接到灌膠嘴上的管道中，通過灌膠模組對模具上的模穴進行灌膠，再將電路板和晶片插入到灌好膠的模穴中；

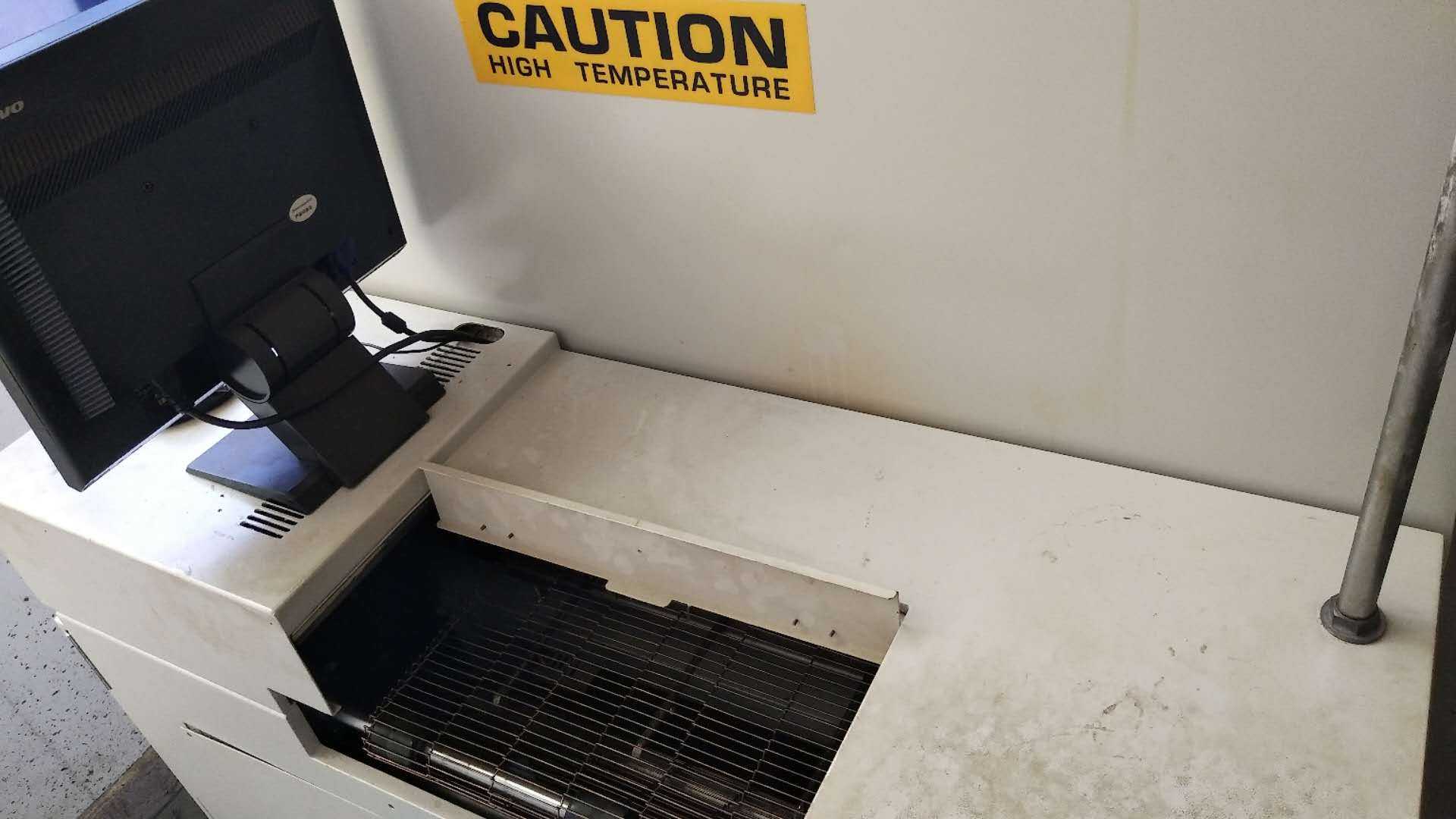

步驟六、led數碼管烘烤：將步驟五中的數碼管模具放置到烘烤傳送帶上，通過轉軸旋轉進入到第一烘烤箱中，第一烘烤箱的溫度設定為100℃，數碼管在第一烘烤箱中烘烤三小時，再次轉動烘烤傳送帶，數碼管模具傳送到第二烘烤箱中，第二烘烤箱的溫度設定為50℃，數碼管在第二烘烤箱中烘烤三小時后通過烘烤傳送帶已送到第二烘烤箱的外部，完成烘烤作業；



步驟七、二次測試： 烘烤冷卻后的數碼管再次放置在檢測設備中進行二次光學性能的檢測，檢測過程和參數同步驟三，對檢測不合格的數碼管報廢處理，檢測合格的數碼管進行無塵包裝。
