一、 LED數碼管顯示工作原理

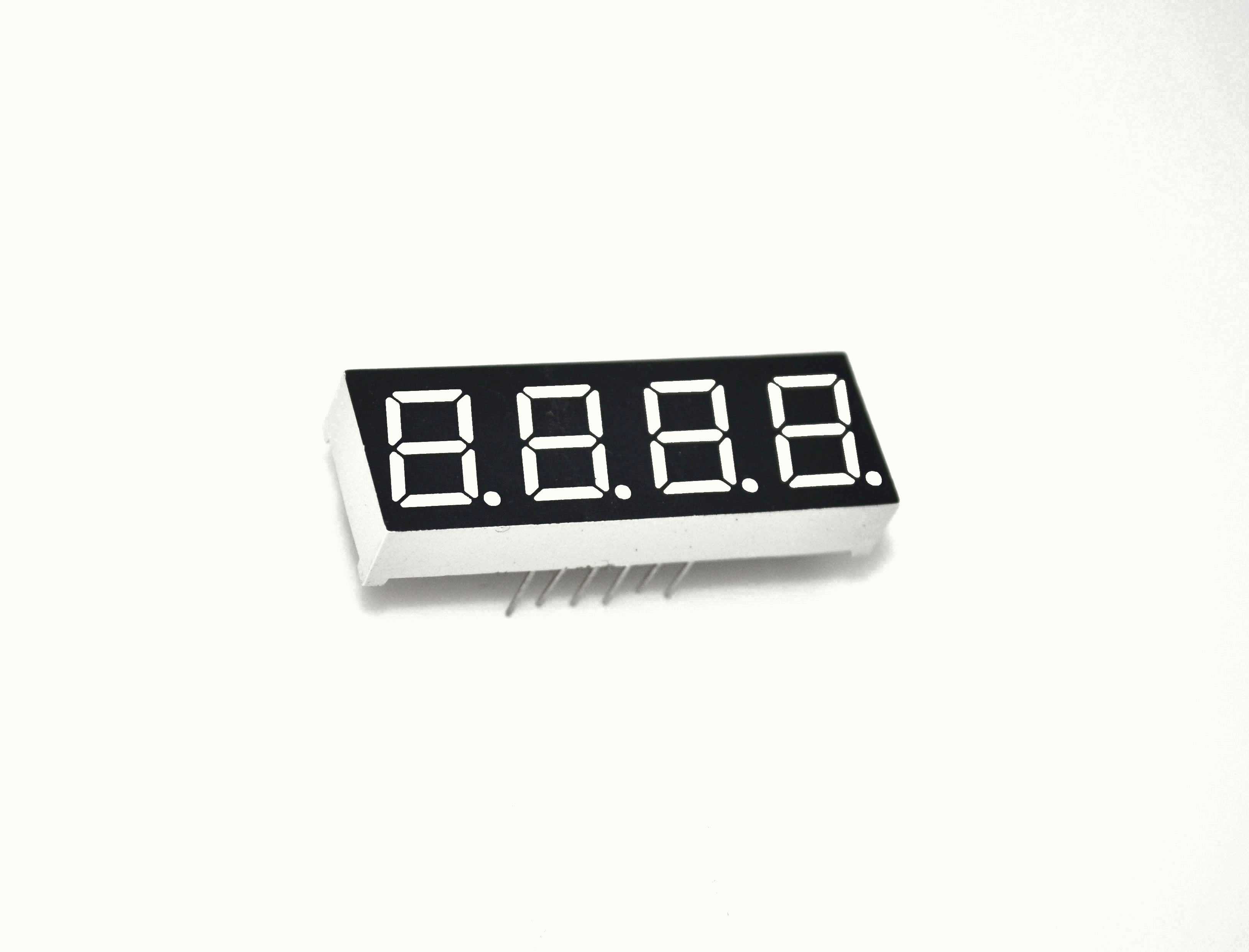

LED數碼管在許多的數字系統中作為顯示輸出設備， 使用非常廣泛。 它的結構是由發光二極管構成的 a、 b、 c、 d、 e、 f 和 g 七段， 并由此得名， 實際上每個 LED 還有一個發光段 dp， 一般用于表示小數點， 所以也有少數的資料將 LED 稱為八段數碼管。



LED 內部的所有發光二極管有共陰極接法和共陽極接法兩種， 即將 LED 內部所有二極管陰極或陽極接在一起并通過 com 引腳引出， 并將每一發光段的另一端分別引 出到對應的引腳， 使用時以具體型號的 LED 資料為依據。 通過點亮不同的 LED 字段， 可顯示數字 0，1,┅， 9 和 A， b， C， d， E， F 等不同的字符及自定義一些段發光代表簡單符號。

LED 多數情況用于顯示十進制數字， 要將 0～9 的數字用 7 段顯示， 必須將數字轉換為L(zhǎng)ED 對應七段碼的信息， 比如， 要顯示“0”， 就是讓 a、 b、 c、 d、 e 和 f段發光， 顯示“1”，讓 b 和 c 段發光， 等。 然后根據 LED 是共陰極還是共陽極接法確定 LED 各輸入端應接邏輯1 還是邏輯 0， 如果是共陽接法， 要顯示“0” 時， a、 b、 c、 d、 e 和 f段就要輸入邏輯 0，共陰極接法則恰巧相反。 也就是說， 對于共陰極和共陽極兩種不同的接法， 顯示同一個字符時， 對應的顯示段碼是不同的， 互為反碼。

二、 在 LabVIEW 里實現 8 段 LED 顯示

在 LabVIEW 可以通過對邏輯控件的控制來模擬 LED 顯示。 LabVIEW 中提供了布爾類型的顯示控件（LEDs） 包括 Square LED 和 Round LED（如圖所示）。



LabVIEW 中的控件外觀都是仿照傳統儀器中的相應模塊來設計的， 將 LabVIEW 中的Square LED 控件與 8 段 LED 中單段 LED 發光二極管相類比， 可以發現二者從外觀到原理都極為相似。 因此， 可以使用 LabVIEW 中提供的 LEDs 控件來模擬 8 段數碼管顯示。在傳統的數碼管顯示中， 每個 8 段數碼管由 7 個長方形發光二極管來顯示數字和字母，用一個正方形或圓形的發光二極管來顯示小數點。 類似的， 在 LabVIEW 中也可以用這種方法來實現led數碼管顯示。

首先， 通過調整控件的外觀， 將 7 個 Square LED 在前面板排列成如下所示數字“8” 的形狀， 并用一個 Round LED來表示小數點， 組成如下圖所示的數碼管外觀。



led數碼管各部分 LED 標識如下：



此時， 在程序的后面板， 可以看到 a-h 八個 LED 控件的顯示變量。 根據數碼管顯示的原理， 通過控制不同 LED 的亮滅， 就可以在數碼管上顯示不同的內容。 在 LabVIEW 中，控制 LED 的變量被稱為布爾變量（boolean）， 布爾變量的值為 0 或 1， 當將 1 賦給 LED 控件時， LED 就會點亮； 當將 0 賦給 LED 時， LED 就會熄滅。 因此， 只需根據不同的情況，對組成數碼管的各個 LED 送不同的 0 或 1， 就可以實現數碼管的顯示。

例如， 要顯示數字“1”， 需要向 LEDb 和 LEDc 寫 1， 而向其他 LED 寫 0； 要想顯示 2，則需要向 LEDa、 LEDb、 LEDc、 LEDd、 LEDg 寫 1， 向其他 LED 寫 0； 要想顯示“1.”， 則需要向 LEDb、 LEDc 以及 LEDh 寫 1， 向其他 LED 寫 0； 類似的， 如果想顯示字母“b”，則需要向 LEDc、 LEDd、 LEDe、 LEDfc、 LEDg 寫 1， 向其他 LED 寫 0； 如果想顯示大寫字母“A”， 則需要向除 LEDd 和 LEDh 外的所有 LED 中寫入 1。

LabVIEW 中提供了選擇結構體（Case Structure） 可以用來實現對不同情況的分別處理。選擇結構體提供了一個條件入口， 可以將用戶想要顯示的數字或字母通過條件入口輸入到選擇結構體中， 而選擇結構體中需要預先對不同的輸入條件做出不同的相應設定， 例如假如輸入為 1 則將 LEDb 和 LEDc 設為 1 等。 這樣， 在對結構體輸入不同的條件時， 選擇結構體就可以有不同的輸出， 從而實現了選擇控制功能的實現。

通過選擇結構體可以實現控制數碼管作不同的顯示。 將選擇結構體的條件入口與用戶輸入數字或字母的輸入接口連接起來， 在選擇結構體內部分別預設從“0” 到 “9”， 從“1.”到“9.”， 從“a” 到“j”， 以及從“A” 到“J” 等 40 種 case， 并在每一個 case 中輸出控制數碼管顯示的相應布爾值陣列。 將輸出的布爾值和對應的 LED 連接起來， 就可以實現通過數碼管顯示用戶想要顯示的數字或字母。

為了便于進一步的設計和使用， 可將 8 個 LED 組成一個“簇” 結構， 即將 8 個分離的獨立變量組成一個有機整體， 共享一個數據輸入端口。 同時， 將排列好的 LED 進行合并和鎖定， 防止因?yàn)椴簧鞲膭?dòng)了數碼管的位置而影響顯示。

最后， 將設計好的數碼管顯示模塊封裝成子 VI。 子 VI 相當于 C 語言里的子函數， 它可以被其他的 VI 調用， 調用過程中通過參數端口傳遞數據。 設計子 VI 的過程如下： 首先在程序前面板的右上角圖標處點擊右鍵， 選擇 Edit Icon， 在彈出的窗口中可以對子 VI 的圖標進行修改， 為了直觀可將子 VI 的圖標設計成如下形式：



接下來， 設置子 VI 的參數輸入輸出端口。 在程序前面板的右上角圖標處點擊右鍵， 選擇 Show Connector， 此時 VI的圖標會變成 Connector 模式， 點擊一個端口， 然后在前面板選擇想要連接到該端口的輸入或輸出變量， 點擊一下， 就可以在他們之間建立聯系。 修改完之后， 保存 VI， 這樣， 供其他 VI 調用的數碼管子 VI 就建立好了。

三、 在主程序中調用數碼管顯示

為了比較不同方法建立的led數碼管顯示效果的優劣， 必須在主程序中對數碼管顯示程序進行調用和比較。 為了 有效的進行模擬和比較， 主程序選擇 LabVIEW 附帶的例子 TankSimulation.vi 進行修改該程序。
