在各種控制儀表面板、 數字時鐘、 倒計時系統中， 七段數碼管顯示器都有著廣泛的應用。

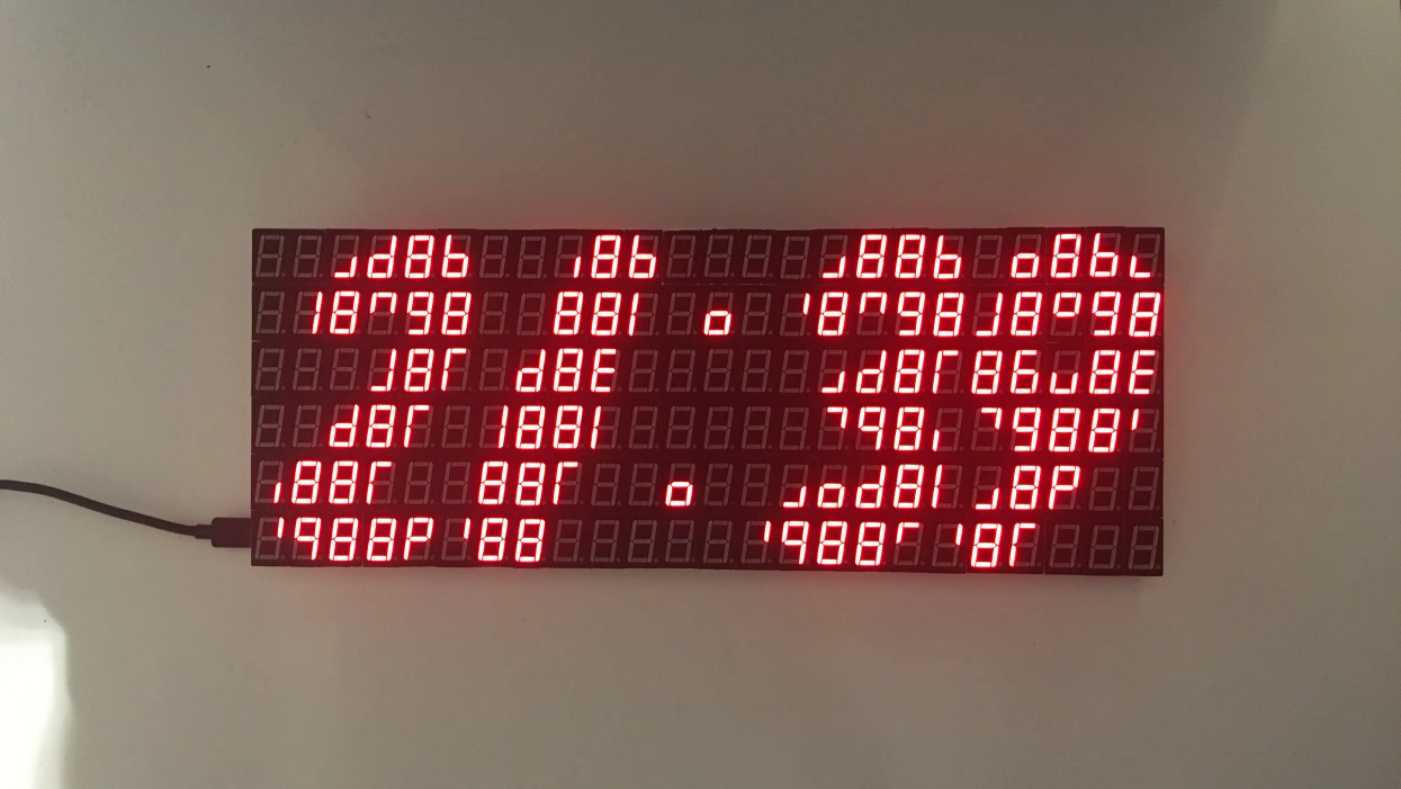

led數碼管數字時鐘圖1

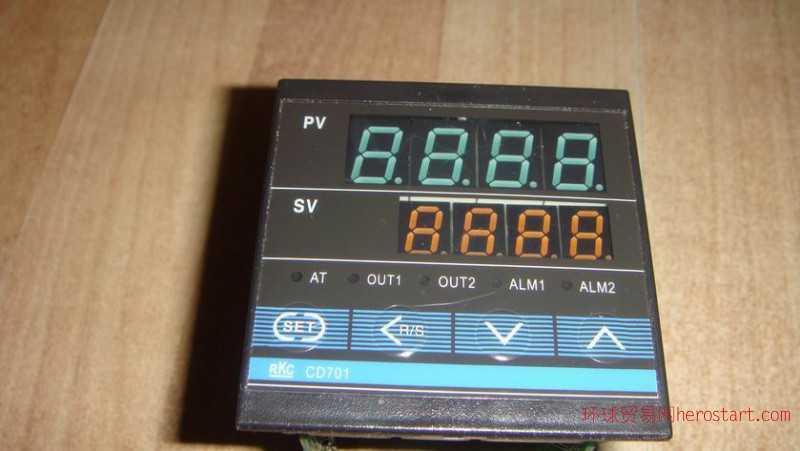

led數碼管溫控器圖2

1，LED數碼管接口技術

LED顯示器的結構原理

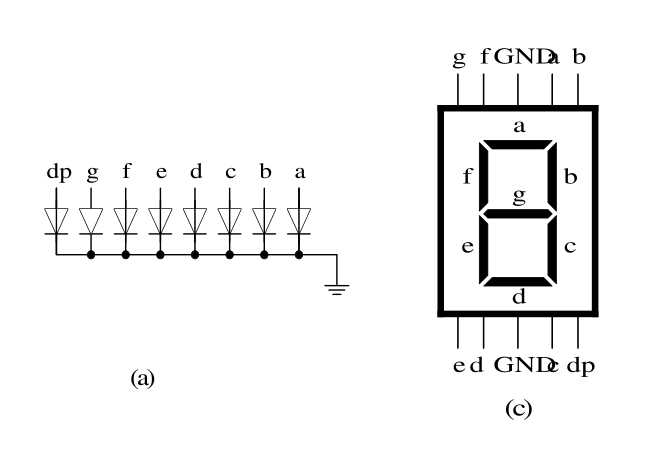

• LED顯示器用發光二極管顯示字段，分為共陰極和共陽極兩種。下圖是八段共陰極LED數碼管， 它將八個發光二極管陰極共地。 當某發光二極管要點亮?xí)r， 只需在該發光二極管的陽極加高電平即可。

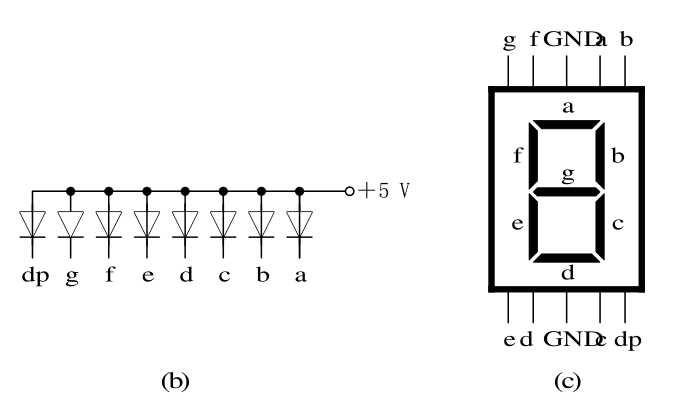

下圖是八段共陽極LED數碼管， 它的操作與共陰極相反。



                                  (b) 共陽性；                                                   (c) 管腳配置

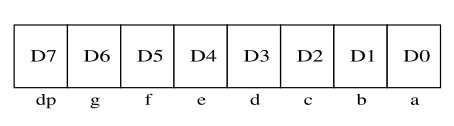

圖3 字形碼數據格式

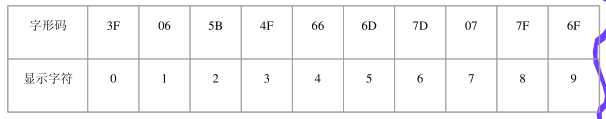

• 圖4共陰極LED數碼管字形碼表


2  LED數碼管的顯示方式

• 1 ． 靜態顯示方式

• 在靜態顯示方式中， 各位的共陰或共陽極連接在一起接地或接+5 V， 每位的段選線(a～dp)與一個8位并行口相連。 如圖8-7所示， 它是一個4位的靜態顯示電路， 之所以稱之為靜態顯示電路，是由于顯示器的各位相互獨立， 而且各位的顯示字符一經確定， 相應的輸出將維持不變， 直到顯示另一個字符為止。

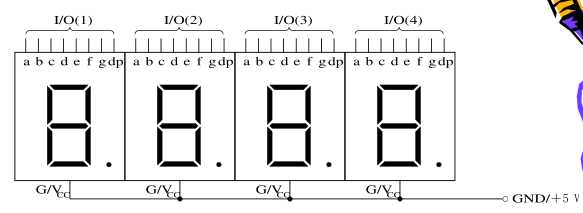

圖8-7 4位LED靜態顯示電路圖

2. 動態方式

• 為了克服靜態顯示方式的缺點，節省I/O口線， 人們常常使用動態顯示方式。 它將所有led數碼管的a、 b、 c、 d、 e、f、 g、 sp引線并聯在一起， 由一個8位
I/O口控制， 而公共端由另一個I/O口控制。 應用時， 輪流送入每個LED的字形碼與位選碼， 利用人的視覺暫留現象來顯示各位的字符。 圖8-8是一個8位LED
動態顯示電路圖.

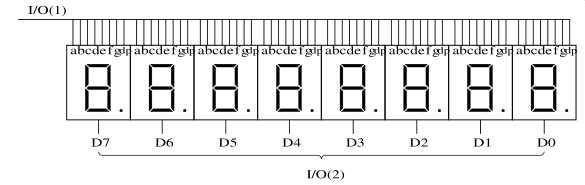

圖8-8 8位LED動態顯示電路圖

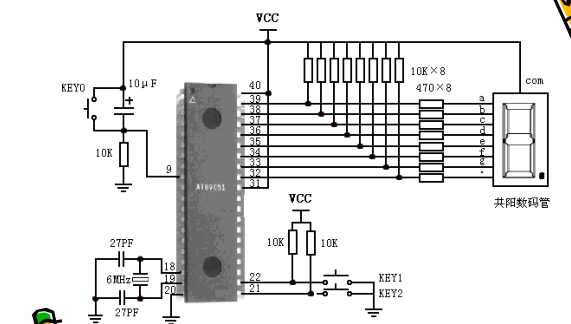

共陽led數碼管電路原理圖
