無論是單個LED（發光二極管） 還是八段碼顯示器（數碼管） ,都不能顯示漢字等復雜的字符、 圖形信息,這主要是因?yàn)樗鼈儧]有足夠的信息顯示單位。 LED點陣顯示是把很多的LED按矩陣方式排列在一起,通過對各LED發光與不發光的控制來完成各種字符或圖形的顯示。 最常見的LED點陣顯示模塊有5×7（5列7行） ,7×9,8×8結構,前兩種主要用于顯示各種西文字符,后一種可用于大型電子顯示屏的基本組建單元。

 1． 8×8 LED點陣簡介

• 8×8LED點陣的外觀及引腳圖如圖1、2所示,其等效電路圖如圖3所示。 圖3中只要各LED處于正偏（Y方向?yàn)? ,X方向?yàn)?） ,則對應的LED發光。 如Y7（0） =1 ,X7（H） =0時,則其對應的右下角的LED會發光。 各LED還需接上限流電阻,實際應用時,限流電阻即可接在X軸,也可接在Y軸。

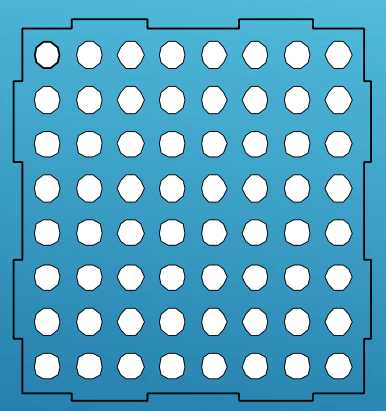

圖1 8×8點陣的外觀

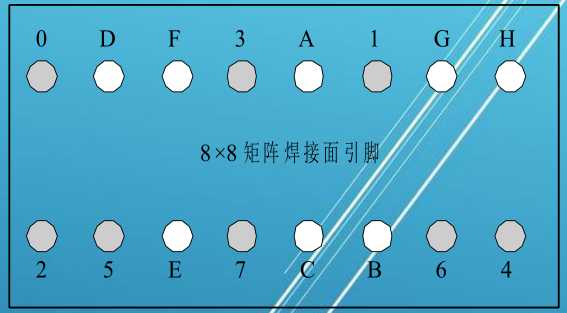

圖2 8×8點陣的引腳圖

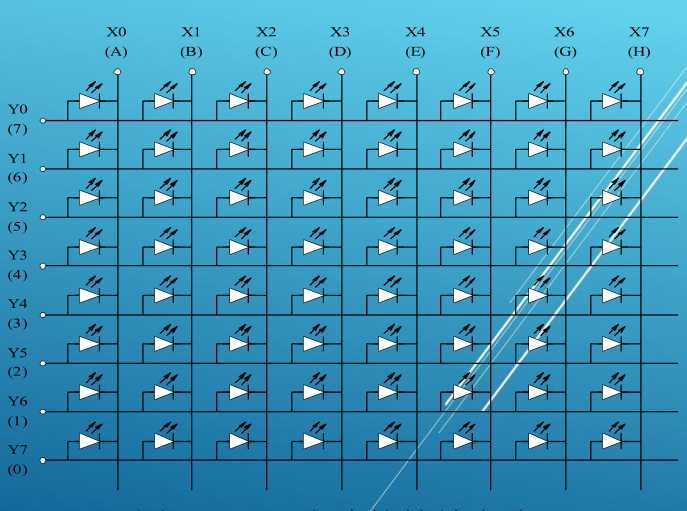

圖3  8×8點陣的等效電路

2． LED大屏幕顯示器接口電路

• 多個LED點陣顯示器組合在一起就可以形成LED大屏幕顯示器,通過單片機的控制,大屏幕顯示器不僅能顯示文字,還可以顯示圖形、圖像,而且能產生各種動畫效果,是廣告宣傳、新聞傳播的有力工具。 LED大屏幕不僅有單色顯示,還有彩色顯示,其應用越來越廣泛,已滲透到人們的日常生活之中,如圖4所示。

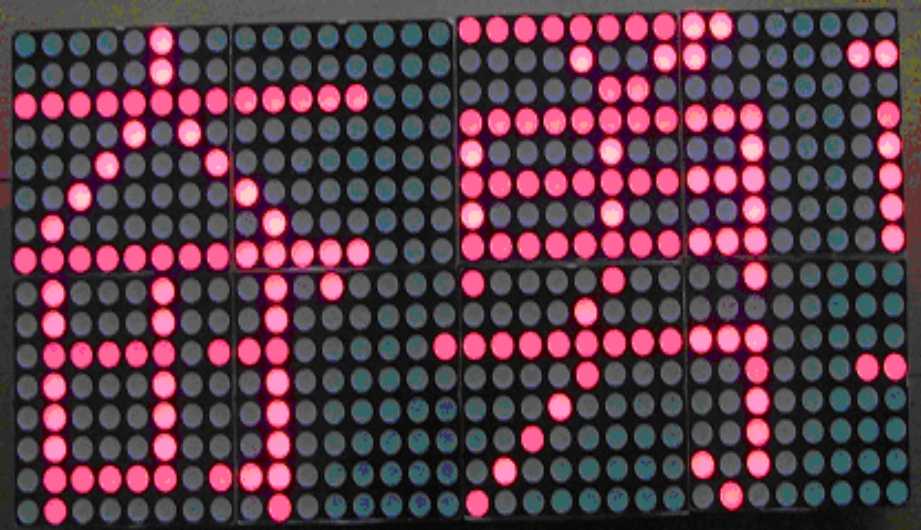

圖4 LED大屏幕顯示器的應用

【例7.3】 如圖5所示,8× 8 LED點陣的16個引腳直接由端口驅動,用動態顯示方法,編寫程序,在如圖5所示的8×8LED大屏幕上顯示雨傘圖形。

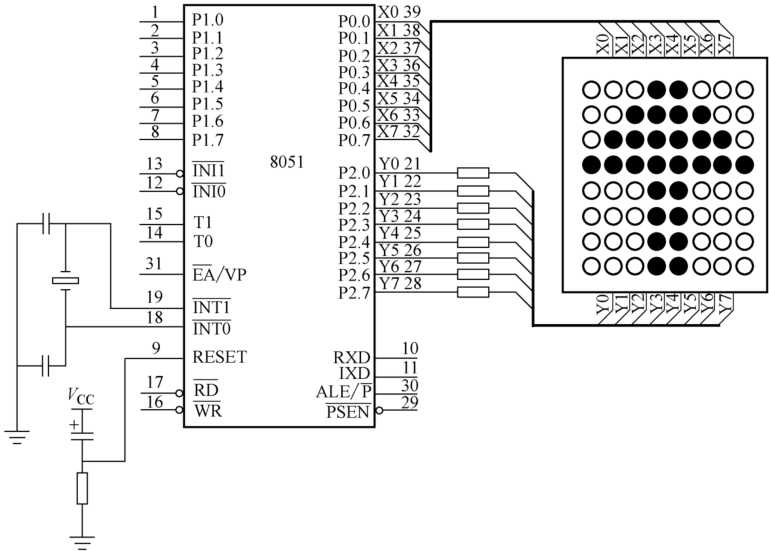

圖5 8×8LED點陣與51 單片機的接口電路

解: 根據題意分析,要顯示的是一個固定的圖形,程序設計的思路與數碼管LED顯示基本相同: 首先選中8×8 LED的某一行,然后通過查表指令得到這一行要點亮的狀態所對應的碼型,并送到相應的端口,延時一定時間(1 ms)后,再選中下一行、 送該行的顯示狀態碼型、 延時……

• 如此循環直至8行均顯示一遍,時間約為8ms,然后再從第一行開始循環,利用人眼的視覺暫留作用,在8×8大屏幕可看到穩定的圖形。
