LED數碼顯示器j簡介

1 LED數碼顯示器分類
2 LED顯示器結構
3數碼管特殊參數
4 LED數碼顯示器應用


1、 LED數碼顯示器分類
按字高分：
筆畫顯示器的字高最小為Imm， 其他類型筆畫顯示器的字
高最大可達1 2.7mm甚至數百毫米。
• 按顏色分：
有紅、 橙、 黃、 綠、 紫、 白等數種。
2 LED數碼顯示器分類
有紅、 橙、 黃、 綠、 紫、 白等數種。
• 按結構分：
有反射罩式、 單條7段式及單片集成式。

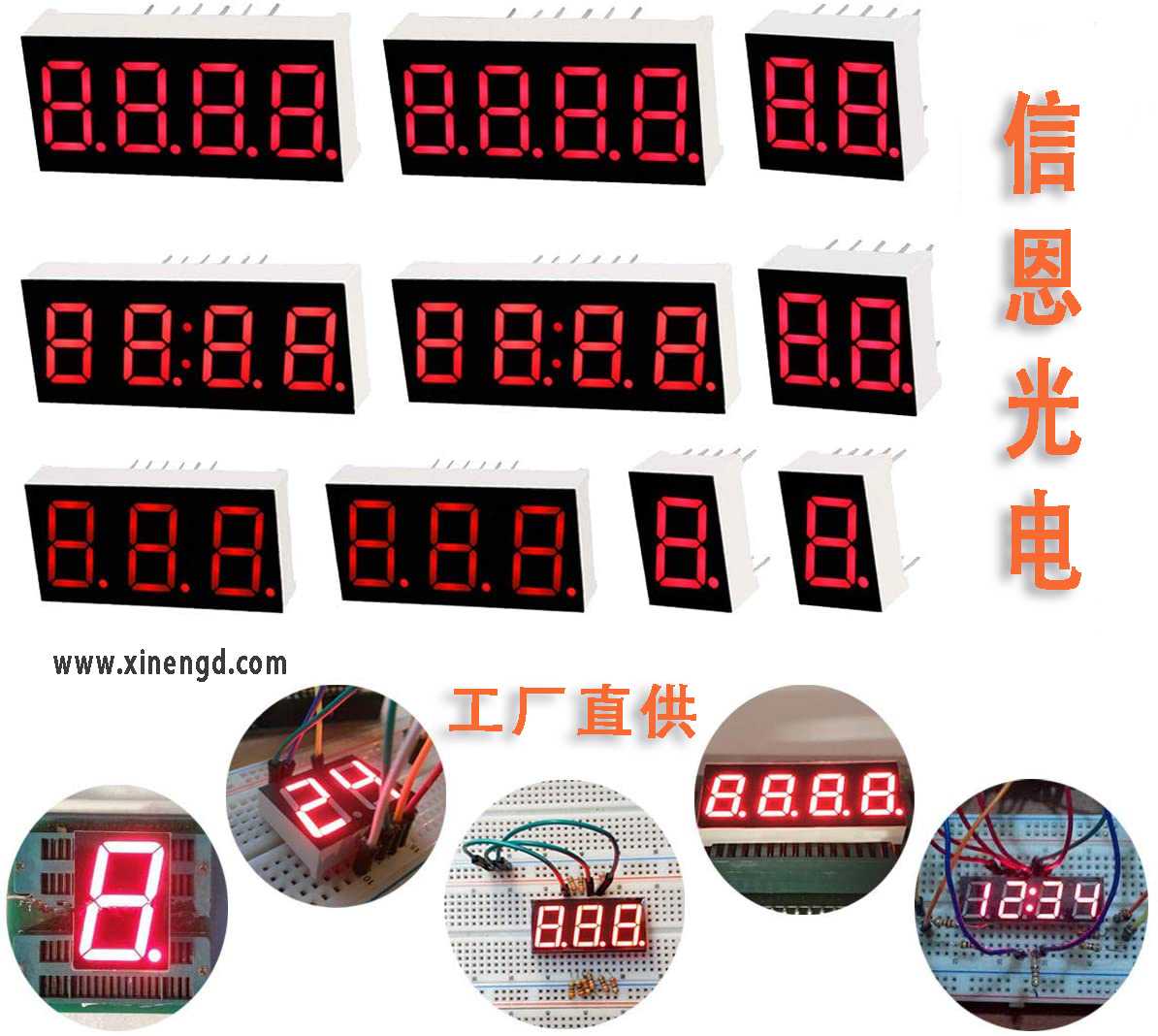

• 按位數分：
有l(wèi)位數碼管、 2位數碼管、 3位數碼管和4位數碼管等。

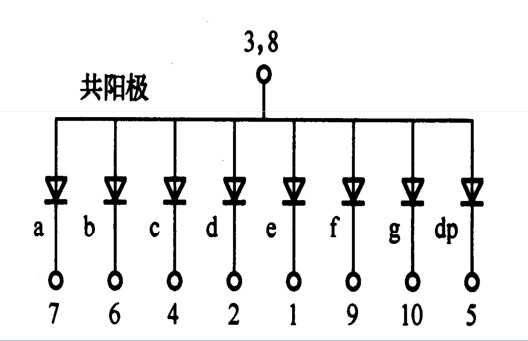

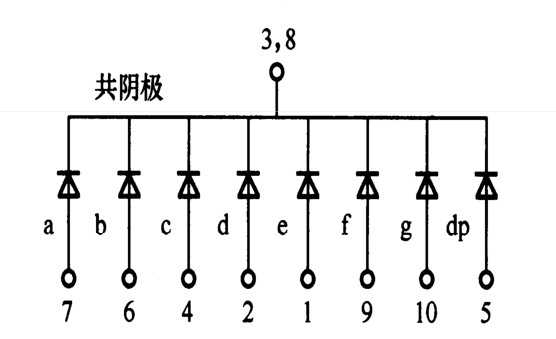

• 按各發光段電極連接方式分：
有共陽極和共陰極兩種。




2、1 LED顯示器結構:

• 反射罩式數碼管
• 條形7段式數碼管
• 單片集成式多位數字顯示器

3、LED數碼顯示器的特殊參數

• 發光強度比

由于在同樣的驅動電壓下， 數碼管各段的正向電流不相同，
所以， 各段的發光強度也不同。 把所有段的發光強度值中
最大值與最小值之比稱為發光強度比。 在通常情況下， 發
光強度比在1 .5～2.3之間， 最大不能超過2.5。

• 脈沖正向電流

若筆畫顯示器每段的典型正向直流工作電流為IF， 則在脈
沖信號作用下， 正向電流可以遠大于IF。 脈沖占空比越小，
脈沖正向電流可以越大。

4 、LED數碼顯示器的應用

1） 7段數碼顯示器

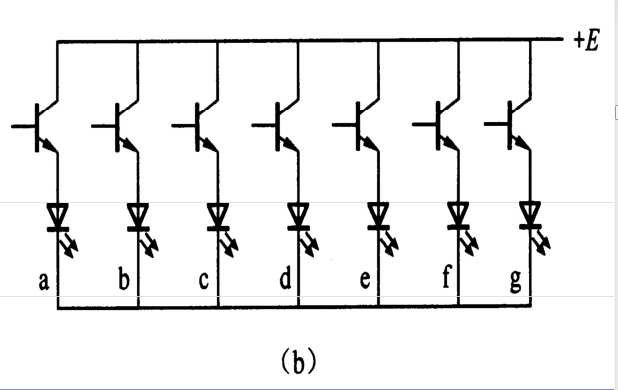

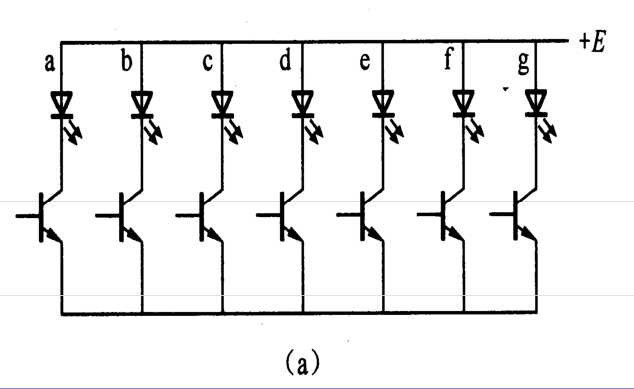

（7段數碼顯示器驅動電路）

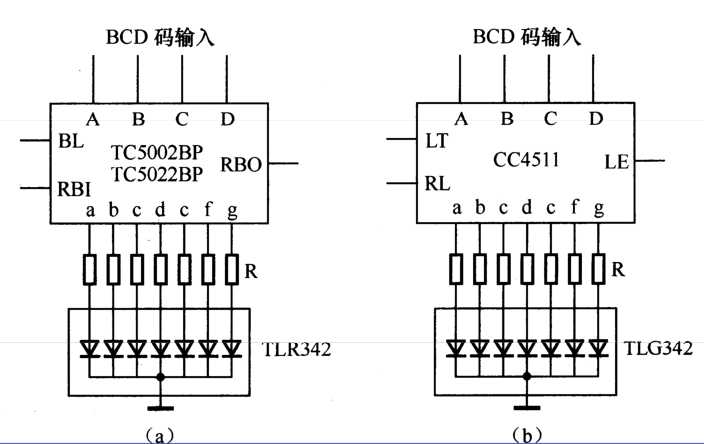

（一位數碼管靜態驅動實例）

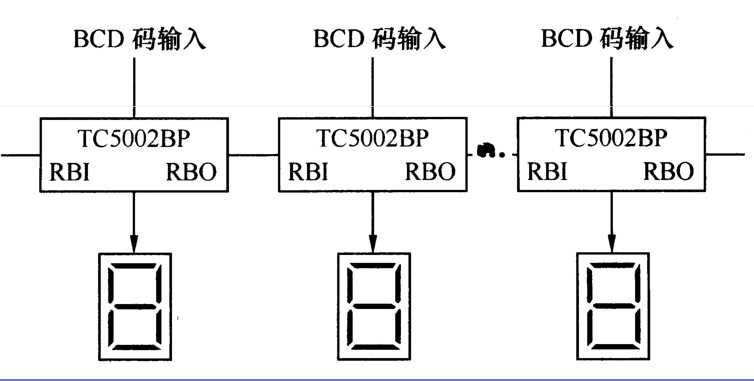

（N位數碼管靜態驅動顯示電路）

2） “米” 字管和符號管
3） LED點陣式顯示器

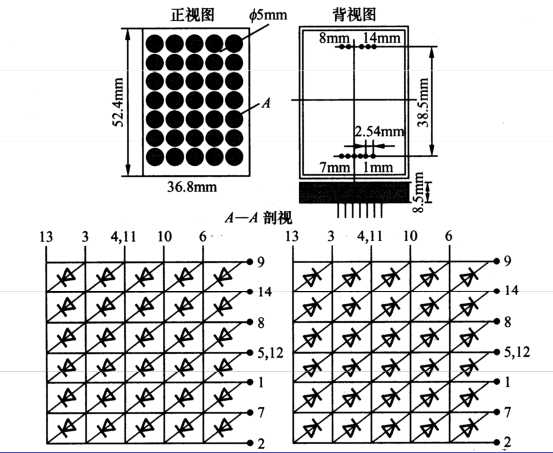

（LED點陣式顯示器）


（LED點陣式顯示器驅動電路）
