目前 GaN基 LED 封裝主要有正裝結構、 倒裝結構兩種。 當前較為成熟的是 III 族氮化物氮化鎵用藍寶石材料作為襯底， 由于藍寶石襯底的絕緣性， 所以普通的 GaN 基 LED 采用正裝結構。 正裝結構有源區發出的光經由 P 型 GaN 區和透明電極出射。 該結構簡單， 制作工藝相對成熟。 然而正裝結構 LED 有兩個明顯的缺點， 首先正裝結構 LED p、 n 電極在LED 的同一側， 電流須橫向流過 n-GaN 層， 導致電流擁擠， 局部發熱量高， 限制了驅動電流;其次， 由于藍寶石襯底的導熱性差， 嚴重的阻礙了 熱量的散失。

正裝特點：

·  高熱阻(>200 K/W)， 低發光效率
&middot; 芯片尺寸 < 0.35x0.35mm 2
&middot; 輸入功率＜0.1W
&middot; 低發光效率： 30%
&middot; 在裝飾照明上局限性大
&middot; 環氧限度為~120℃

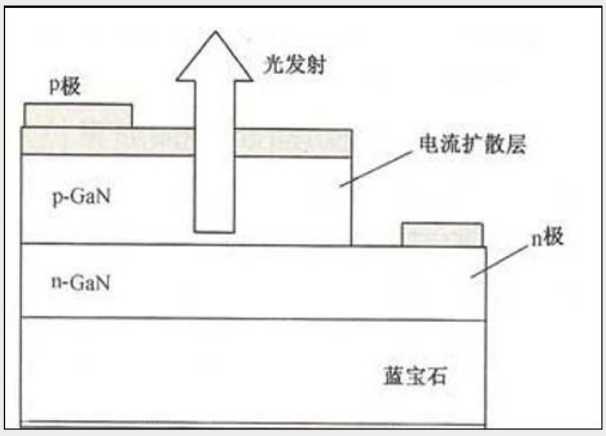

上圖為 LED 傳統封裝結構示意圖

為了解決散熱問題， 美國 Lumileds Lighting 公司發明了倒裝芯片(Flipchip)技術 。 這
種方法首先制備具有適合共晶焊接的大尺寸 LED 芯片， 同時制備相應尺寸的硅底板， 并在其上制作共晶焊接電極的金導電層和引出導電層(超聲波金絲球焊點)。 然后， 利用共晶焊接設備將大尺寸 LED 芯片與硅底板焊在一起。 到裝結構在散熱效果上有了很大的改善， 但是通常的 GaN 基到裝結構 LED 仍然是橫向結構， 電流擁擠的現象還是存在， 仍然限制了驅動電流的進一步提升。

倒裝特點：

&middot; 低熱阻~12 K/W
&middot; LED 芯片尺寸> 1x1mm 2
&middot; 輸入功率 >1 W
&middot; 高發光效率~2 X
&middot; 高效封裝： 封裝尺寸微型化
&middot; 可集成防靜電裝置
&middot; 可組成各種顏色的高功率 LED 芯片

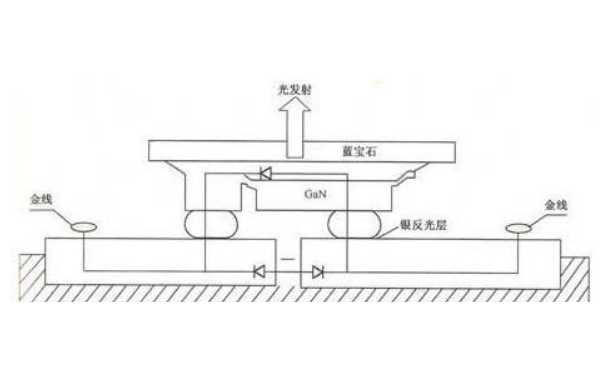

上圖為 LED 倒裝結構示意圖
