LED顯示器及其接口

常用的LED顯示器有LED狀態顯示器（俗稱發光二極管） 、 LED八段顯示器（俗稱數碼管） 。 發光二極管可顯示兩種狀態， 用于系統狀態顯示； led數碼管用于數字顯示。

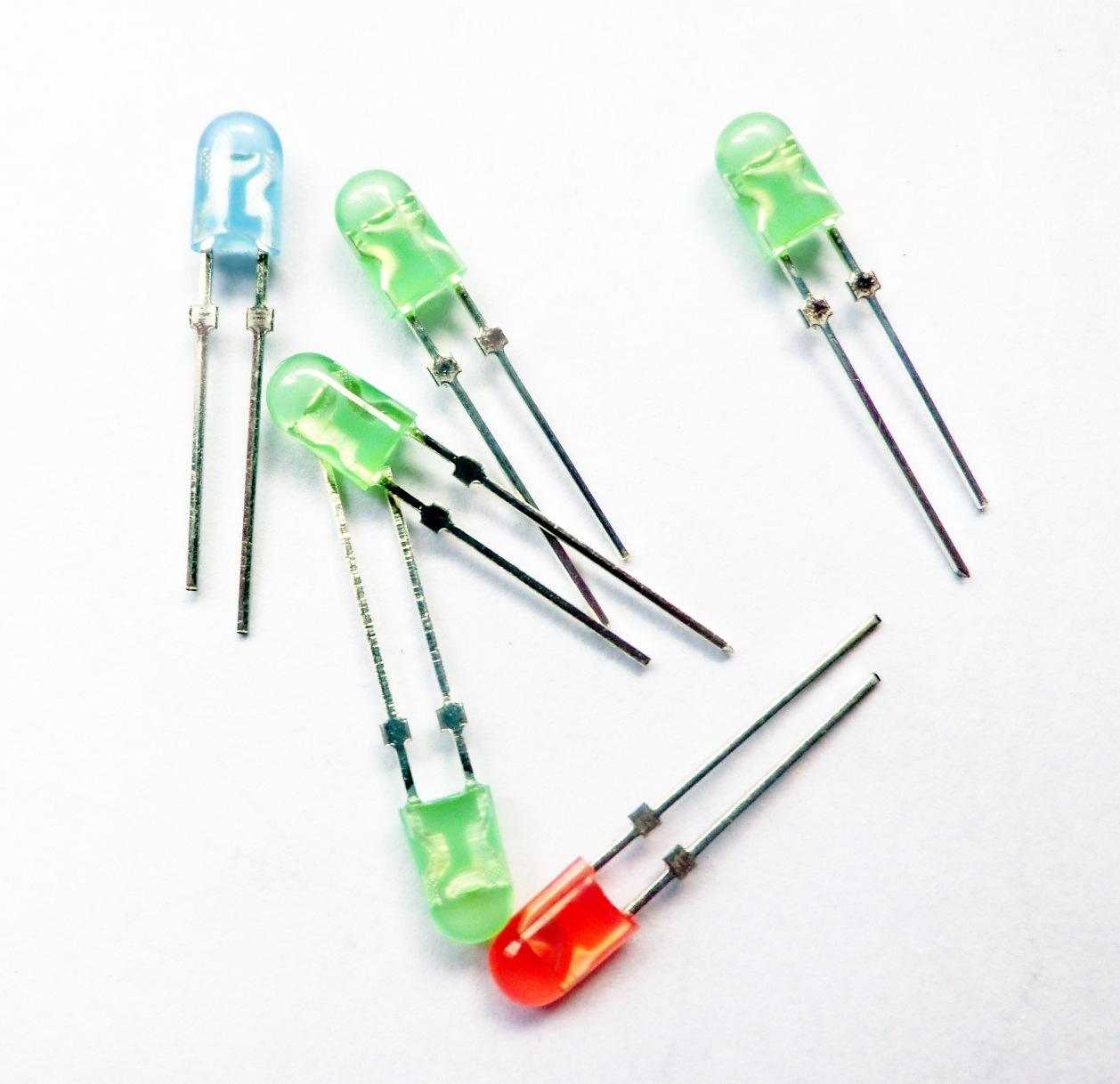

圖1-1 發光二極管的外形

• 發光二極管有亮、 滅兩種狀態， 多用于信號或狀態指示， 普通發光二極管的外形如圖1-1 所示。

1、 發光二極管與單片機的接口

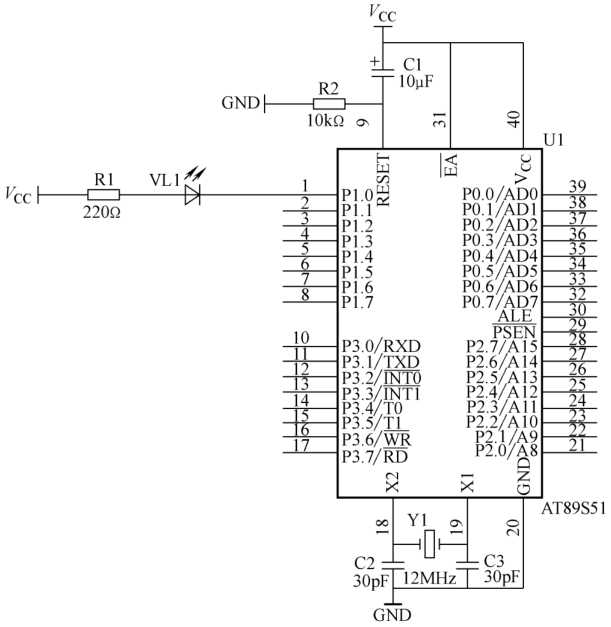

圖1-2 發光二極管與單片機的接口電路

普通發光二極管的正向?qū)▔航狄话銥?V左右， 工作電流在3-30mA之間， 改變限流電阻的大小可以改變發光二極管的亮度，一般發光二極管的工作電流控制在1 0-1 5mA較為合理。 單片機與發光二極管的接口如圖7-2所示。 可以通過位操作指令CLRP1 .0來點亮發光二極管， SETB P1 .0來熄滅發光二極管。

2.數碼管與單片機的接口

（1 ） 數碼管的結構與顯示原理

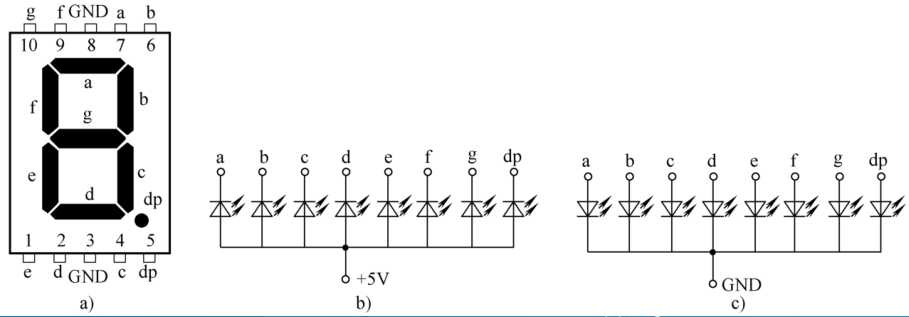

圖1-3 數碼管的外形及內部結構圖 a） 外形  b） 共陽極   c） 共陰極

八段數碼管由8個發光二極管構成， 通過不同的組合可用來顯示數字0～9、 字符A～F、 H、 L、 P、 R、 U、 Y、 符號“-”及小數點“.”。 根據八個發光二極管連接方式的不同可以將數碼管分為共陰極和共陽極兩種。 數碼管的外形及內部結構如圖1-3所示。

共陽極數碼管的8個發光二極管的陽極（二極管正端） 連接在一起， 通常， 公共陽極接高電平（一般接電源） ， 其它管腳接段驅動電路輸出端。 當某段驅動電路的輸出端為低電平時， 則該端所連接的字段導通并點亮， 根據發光字段的不同組合可顯示出各種數字或字符。 此時， 要求段驅動電路能吸收額定的段導通電流， 還需根據外接電源及額定段導通電流來確定相應的限流電阻。

 共陰極數碼管的8個發光二極管的陰極（二極管負端） 連接在一起， 通常， 公共陰極接低電平（一般接地） ， 其它管腳接段驅動電路輸出端， 當某段驅動電路的輸出端為高電平時， 則該端所連接的字段導通并點亮， 根據發光字段的不同組合可顯示出各種數字或字符。 此時， 要求段驅動電路能提供額定的段導通電流， 還需根據外接電源及額定段導通電流來確定相應的限流電阻。

• 要使數碼管顯示出相應的數字或字符必須使段數據口輸出相應的字形編碼（成為段碼） 。 8段數碼管的段碼為8位， 用一個字節即可表示。 在段碼字節中代碼位于各段發光二極管的對應關系見表1-1 。

表1-1 代碼位與各段發光二極管的對應關系表

段碼的值與使用的led數碼管類型有關， 如使用共陽極數碼管， 數據為0表示對應字段亮， 數據為1 表示對應字段暗； 如使用共陰極數碼管， 數據為0表示對應字段暗， 數據為1 表示對應字段亮。 如要顯示“0”， 共陽極數碼管的字型編碼應為:11 000000B（即C0H） ； 共陰極數碼管的字型編碼應為:00111111 B（即3FH） 。 依此類推， 可求得數碼管字形編碼（段碼）

（2） 數碼管靜態顯示方式

• 靜態顯示是指數碼管顯示某一字符時， 相應的發光二極管恒定導通或恒定截止。 這種顯示方式的各位數碼管相互獨立， 公共端恒定接地（共陰極）或接正電源（共陽極） 。 每個數碼管的8個字段分別與一個8位I/O口地址相連， I/O口只要有段碼輸出， 相應字符即顯示出來， 并保持不變， 直到I/O口輸出新的段碼。 采用靜態顯示方式， 較小的電流即可獲得較高的亮度， 且占用CPU時間少， 編程簡單， 顯示便于監測和控制， 但其占用的口線多， 硬件電路復雜， 成本高， 只適合于顯示位數較少的場合。

【例1.1】 靜態顯示應用舉例。

• 如圖1-4所示， 單片機通過P2口并經74LS245驅動一位共陰數碼管， 編程實現數碼管循環顯示0～9。


圖1-4 一位數碼管靜態顯示原理圖解：

程序清單:

ORG 0030H
MOV SP,#60H
MOV R0,#00H
DISP0: MOV DPTR,#SEGTAB ;字段碼首地址
DISP1 : MOV A,R0
;從0開始顯示
DISP3: MOVC A,@A+DPTR ;查字符段選碼
MOV P2,A
;從P2口輸出顯示
MOV R3,#1 00 ;停留 1 s
DISP4:ACALL D1 0MS
DJNZ R3,DISP4
INC R0
CJNE R0,#0AH,DISP1
MOV R0,#00H
AJMP DISP1 ;又從0開始顯示
D1 0MS:MOV R7,#1 4H ;1 0ms延時子程序
DLY:MOV R6,#0F8H
DLY1 :DJNZ R6,DLY1
DJNZ R7,DLY
RET
SEGTAB : ;;段碼表
DB 3FH,06H,5BH,4FH,66H ;;0\1 \2\3\4
DB 6DH,7DH,07H,7FH,6FH ;;5\6\7\8\9
END

（3） 數碼管動態顯示方式

• 動態顯示是一位一位地輪流點亮各位數碼管,這種逐位點亮顯示器的方式稱為位掃描。 通常,各位數碼管的段選線相應并聯在一起,由一個8位的I/O口控制； 各位的位選線（公共陰極或陽極） 由另外的I/O口線控制。 動態方式顯示時,各數碼管分時輪流選通,要使其穩定顯示必須采用掃描方式,即在某一時刻只選通一位數碼管,并送出相應的段碼,在另一時刻選通另一位數碼管,并送出相應的段碼,依此規律循環,即可使各位數碼管顯示將要顯示的字符,雖然這些字符是在不同的時刻分別顯示,但由于人眼存在視覺暫留效應,只要每位顯示間隔足夠短就可以給人同時顯示的感覺。 采用動態顯示方式比較節省I/O口,硬件電路也較靜態顯示方式簡單,但其亮度不如靜態顯示方式,而且在顯示位數較多時,CPU要依次掃描,占用CPU較多的時間。

【例1.2】 動態顯示舉例。

• 如圖1-5所示,單片機通過P2口并經74LS245驅動4位led數碼管,送出段碼信號,P1 .0～P1 .3通過反相驅動后分別是4位數碼管的位選信號,編程實現4位數碼管從左到右分別顯示1 、2、 3、 4。

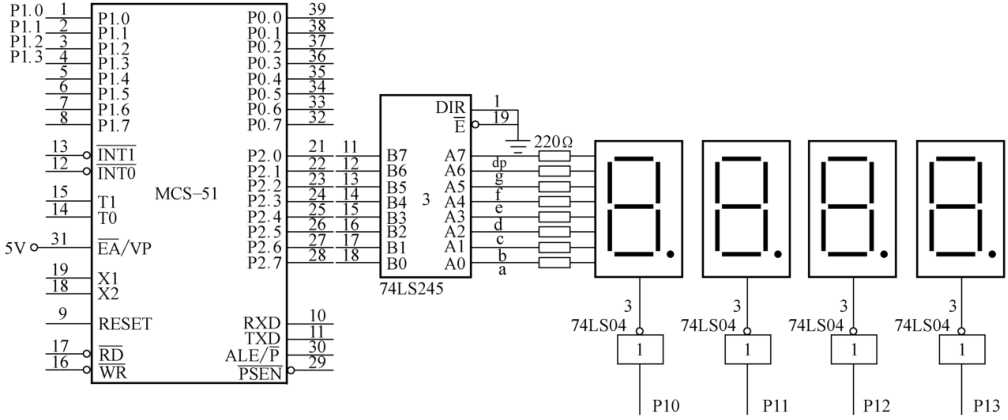

圖1-5 四位數碼管動態顯示原理圖解:

顯示過程:利用定時器T0,每1 ms 產生一次中斷,在中斷服務程序中更換一次顯示位,4位一個掃描周期,掃描時間為4ms。 除了定時中斷掃描顯示外,也可以程序控制掃描顯示,但采用定時中斷掃描顯示的掃描周期固定,特別是當單片機的工作任務重時,定時中斷掃描顯示是一種很好的方式。
