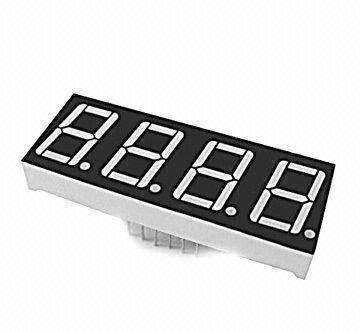

LED 數碼管是設備的簡易顯示常用電子元器件， 下面將介紹它的性能特點， 簡單檢測方法及應用注意事項等內容。

1． 性能特點

LED 數碼管的主要特點如下：
(1)能在低電壓、 小電流條件下驅動發光， 能與 CMOS、 ITL電路兼容。
(2)發光響應時間極短(<0． 1μs)， 高頻特性好， 單色性好，亮度高。
(3)體積小， 重量輕， 抗沖擊性能好。
(4)壽命長， 使用壽命在 10 萬小時以上， 甚至可達 100 萬小時。 成本低。 因此它被廣泛用作數字儀器儀表、 數控裝置、計算機的數顯器件。

2． 性能簡易檢測

LED 數碼管外觀要求顏色均勻、 無局部變色及無氣泡等，在業余條件下可用干電池作進一步檢查。 將 3 伏干電池負極引出線固定接觸在 LED 數碼管的公共負極端上， 電池正極引出線依次移動接觸筆畫的正極端。 這一根引出線接觸到某一筆畫的正極端時， 那一筆畫就應顯示出來。 用這種簡單的方法就可檢查出數碼管是否有斷筆(某筆畫不能顯示)， 連筆(某些筆畫連在一起)， 并且可相對比較出不同筆劃發光的強弱性若能檢查共陽極數碼管， 只需將電池正負極引出線對調一下， 方法同上。

 LED 數碼管每筆畫工作電流 ILED 約在5—10mA 之間， 若電流過大會損壞數碼管， 因此必須加限流電阻， 其阻值可按下式計算：R 值=(U—ULED)／ ILED其中 U 為加在 LED 兩端電壓， ULED 為 LED 數碼管每筆畫壓降(約 2 伏)。 利用數字萬用表的 hFE 插口能夠方便地檢查 LED 數碼管的發光情況。

選擇 NPN 擋時， C 孔帶正電，月孔帶負電。 例如檢查 LTS547R 型共陰極 LED 數碼管時，從 E 孔插入一根單股細導線， 導線引出端接 9 極(第③腳與第⑧腳在內部連通， 可任選一個作為?)； 再?gòu)?C 孔引出一根導線依次接觸各筆段電極， 可分別顯示所對應的筆段。

3． 使用注意事項

(1)檢查時若發光暗淡， 說明器件已老化， 發光效率太低。如果顯示的筆段殘缺不全， 說明數碼管已局部損壞。
 (2)對于型號不明、 又無管腳排列圖的 LED 數碼管， 用數字萬用表的 h 距擋可完成下述測試工作： ①判定數碼管的結構形式(共陰或共陽)； ②識別管腳； ③檢查全亮筆段。 預先可假定某個電極為公共極， 然后根據筆段發光或不發光加以驗證。 當筆段電極接反或公共極判斷錯誤時， 該筆段就不能發光。

4. 為什么數碼管亮度不均勻？

有兩個大的因素影響到亮度一致性。 一是使用原材料晶片的選取， 一是使用數碼管時采取的控制方式。
(1)、 原材料--LED 晶粒的 VF 和亮度和波長是一個正態分布， 即使篩選過 LED 晶粒， VF 和亮度和波長已在一個很小的范圍了 ， 生產出來的產品還是在一個范圍內， 結果就是亮度不一致。
(2)、 要保證 LED 數碼管亮度一樣， 在控制方式選取上也有差別 最好的辦法是恒流控制， 流過每一個發光二極體的電流都是相同的， 這樣發光二極體看起來亮度就是一樣的了 。 如恒壓控制， 則導致 VF 不相同的發光二極體分到的電流不相同， 所以亮度也不同。 當然這兩個條件是相輔相成的。

5. 怎樣測量數碼管引腳，

 分共陰和共陽?找公共共陰和公共共陽， 首先， 我們找個電源（3 到 5 伏）和不同規格的電阻， VCC 串接個電阻后和 GND 接在任意 2個腳上， 組合有很多， 但總有一個 LED 會發光的找到一個就夠了 ， 然后用 GND 不動， VCC（串電阻） 逐個碰剩下的腳， 如果有多個 LED（一般是 8 個） ， 那它就什陰的了 。 相反用 VCC 不動， GND 逐個碰剩下的腳， 如果有多個 LED（一般是 8 個） ， 那它就什陽的。 也可以直接用數位萬用表，紅表筆是電源的正極， 黑表筆是電源的負極。

6. 數碼管驅動分類

LED 數碼管要正常顯示， 就要用驅動電路來驅動數碼管的各個段碼， 從而顯示出我們要的數位， 因此根據 LED 數碼管的驅動方式的不同， 可以分為靜態式和動態式兩類。

A、 靜態顯示驅動： 靜態驅動也稱直流驅動。 靜態驅動是指每個數碼管的每一個段碼都由一個單片機的 I/O 埠進行驅動， 或者使用如 BCD 碼二-十進位解碼器解碼進行驅動。 靜態驅動的優點是編程簡單， 顯示亮度高， 缺點是占用 I/O 埠多， 如驅動 5 個數碼管靜態顯示則需要 5×8＝40 根 I/O 埠來驅動， 要知道一個 89S51 單片機可用的 I/O 埠才 32 個呢。故實際應用時必須增加解碼驅動器進行驅動， 增加了 硬體電路的復雜性。

B、 動態顯示驅動： 數碼管動態顯示介面是單片機中應用最為廣泛的一種顯示方式之一， 動態驅動是將所有數碼管的8 個顯示筆劃"a,b,c,d,e,f,g,dp "的同名端連在一起， 另外為每個數碼管的公共極 COM 增加位元選通控制電路， 位元選通由各自獨立的 I/O 線控制， 當單片機輸出字形碼時， 所有數碼管都接收到相同的字形碼， 但究竟是那個數碼管會顯示出字形， 取決于單片機對位元選通 COM 端電路的控制， 所以我們只要將需要顯示的數碼管的選通控制打開， 該位元就顯示出字形， 沒有選通的數碼管就不會亮。

透過分時輪流控制各個 LED 數碼管的 COM 端， 就使各個數碼管輪流受控顯示， 這就是動態驅動。 在輪流顯示過程中，每位元數碼管的點亮?xí)r間為 1～2ms， 由于人的視覺暫留現象及發光二極體的余輝效應， 盡管實際上各位數碼管并非同時點亮， 但只要掃描的速度足夠快， 給人的印象就是一組穩定的顯示資料， 不會有閃爍感， 動態顯示的效果和靜態顯示是一樣的， 能夠節省大量的 I/O埠， 而且功耗更低。

7. 恒流驅動與非恒流驅動

恒流驅動與非恒流驅動對 LED 數碼管的影響主要有以下幾點：

(1)、 顯示效果： 由于 LED 基本上屬于電流敏感元件， 其正向壓降的分散性很大， 并且還與溫度有關， 為了 保證數碼管具有良好的亮度均勻度， 就需要使其具有恒定的工作電流，且不能受溫度及其它因素的影響。 另外， 當溫度變化時驅動晶片還要能夠自動調節輸出電流的大小以實現色差平衡溫度補償。

(2)、 安全性： 即使是短時間的電流超載也可能對發光管造成永久性的損壞， 采用恒流驅動電路后可防止由于電流故障所引起的數碼管的大面積損壞。 另外， 我們所采用的超大型積體電路還具有級聯延時開關特性， 可防止反向尖峰電壓對發光二極體的損害。 超大型積體電路還具有熱保護功能，當任何一片的溫度超過一定值時可自動關斷， 并且可在控制
室內看到故障顯示。
