LED數碼管顯示
文章出處：xinen 人氣：發表時間：2019-11-05 17:18
對于人機交互式單片機系統來說，不僅需要響應用戶輸入，同時也需要將一些測控信息輸出顯示。這些顯示信息可以提供實時的數據或圖形結果，以便于掌握系統的狀態并進行分析處理。目前，在單片機中最常用的是LED數碼管顯示。其成本低廉、使用簡便，可以顯示數字或幾個特定的字符。本章將主要介紹LED數碼管的種類與結構，以及使用51系列單片機如何實現顯示，包括靜態顯示和動態顯示。本章還通過實例介紹了單個LED和多個LED的使用方法。
24.1 LED數碼管概述
• LED即發光二極管，英文全稱為Light Emitting Diode。單獨的發光二極管便是一個最簡單的LED，通過控制其的亮滅來作為信號指示，一般用于電源指示燈、工作狀態指示等。單個的發光二極管使用比較簡單。
• LED數碼管是由若干個發光二極管組成的顯示字段的顯示器件，一般簡稱為數碼管。當數碼管中的某個發光二極管導通的時候，相應的一個字段便發光，不導通的則不發光。LED數碼管可以根據控制不同組合的二極管導通，來顯示各種數據和字符。
• 單片機應用系統中使用最多的是7段LED，其可以顯示十進制數字以及一些英文字符。7段LED顯示模塊可以分為共陰極和共陽極兩種，下面分別進行介紹。
24.1.1 7段共陽極LED結構及顯示段碼
• 7段共陽極LED數碼管是由7個條形發光二極管和一個小數點位構成，其引腳配置，如圖所示，其內部結構，如圖所示。從圖中可以看出，其中7個發光二極管構成字形“8”，可以用來顯示數字，另一個發光二極管構成小數點。因此，這種數碼管有時也被稱為8段LED數碼管顯示器。
24.1.2 7段共陰極LED結構及顯示段碼
• 共陰極7段LED數碼管和共陽極LED數碼管結構類似，其引腳配置，如圖所示。從圖中可以看出7段LED數碼管同樣由8個發光二極管組成，其中7個發光二極管構成字形“8”，另一個發光二極管構成小數點。
• 共陰極7段LED數碼管的內部結構，如圖所示。其中所有發光二極管的陰極為公共端，接GND。如果發光二極管的陽極極為高電平的時候，發光二極管導通，該字段發光；反之，如果發光二極管的陽極為低電平的時候，發光二極管截止，該字段不發光。
24.2 單個LED驅動實例
• 前面介紹了LED數碼管的結構及其顯示方式。LED數碼管主要用于顯示數字和一些特定的字符。這里通過一個具體的實例介紹一下，如何使用51系列單片機來進行數字和字母的顯示。
24.2.1 電路圖• 本例主要用來使用共陽極LED數碼管顯示數字或字符，讀者可以從中掌握LED數碼管的基本操作方法。這里給出完整的電路原理圖，如圖所示。
24.2.2 程序設計• 這里采用LED的靜態顯示的方式，根據按鍵的不同，使LED數碼管有不同的顯示輸出。• 1．創建項目• 2．程序代碼
24.3 多個LED驅動方式

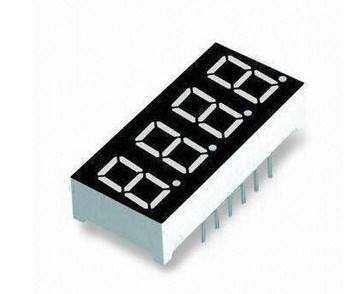

• 在實際的單片機應用系統中，使用單個LED數碼管的情況比較少，經常需要同時使用多個LED數碼管來顯示大于1位的數據或字符串。以4個LED數碼管并列使用的情況為例。這4個數碼管可以顯示-999~9999之間的任何數字，也可以同時顯示4個字符構成的字符串。可見使用多個LED數碼管可以大大擴展顯示的信息量。
• 對于使用單個LED數碼管的場合，直接用單片機的一個并行口便可以控制顯示。如果仍然采用這種方法來控制顯示N個LED數碼管顯然是不太可能的，因為典型的8051單片機只有4個I/O并口，而且有些I/O口還需要用作其他用途。而對于一些多引腳的型號，通常也不夠為每個LED分配一個I/O并口用于顯示。此時便需要根據系統資源占用情況，來選用合理的顯示控制方式。
24.3.1 靜態驅動顯示
• LED數碼管靜態顯示方式是指，當數碼管顯示某個字符的時候，相應字段的發光二極管恒定地導通或者截止，即亮滅是完全不變的。在這種情況下，多個LED是同時顯示的。
• 這里以4個共陰極LED數碼管為例，如圖所示。其公共端接GND，每個LED數碼管的字段引腳分別接單片機的P0、P1、P2、P3端口，這樣便可以為每個數碼管單獨賦值操作。
24.3.2 動態驅動顯示
• 動態顯示是指每隔一段時間循環點亮每個LED數碼管，每次只有一個LED被點亮。根據人眼的視覺暫留效應，當循環點亮的速度很快的時候，可以認為各個LED是穩定顯示的。
• 動態顯示的硬件連接比較簡單。這里使用了8個LED數碼管，將所有LED的8段引腳并聯在一起，連接到8位的I/O數據總線上。而各個LED的共陽極引腳或共陰極引腳分別由另一組I/O線控制， 從圖中可以看出，使用兩個8位的I/O端口便可以動態顯示8位LED數碼管。其中一個并口作為LED數碼管的控制引腳，另一個并口作為公共的數據總線。
• 程序中采用掃描顯示的方式，即在同一時刻，只使用一個LED顯示數據。通過為共陰極LED（或共陽極LED）的公共引腳賦低電平（或高電平），從而選擇某個LED顯示。如此循環，使每個LED顯示該LED應顯示的數據，并進行適當?shù)难訒r，形成視覺暫留效果。這樣便可以達到動態顯示的目的。
24.3.3 LED驅動器
• 前面介紹的LED的動態驅動顯示在程序設計上比較復雜，實際上可以將相應的LED掃描動態顯示電路交由特定功能的芯片來完成。目前，市場上有多種LED數碼管顯示驅動芯片。MAXIM公司生產的MAX7219顯示驅動器。
24.4 多個LED驅動實例
• 前面介紹了各種驅動多個LED數碼管的方法，其中以外接LED驅動器最為方便，占用單片機資源少，而且程序控制簡單。這里便以實例講解如何使用MAX7219芯片和51系列單片機來驅動多個LED數碼管。
24.4.1 LED驅動器電路圖
• 系統完整的電路圖，如圖所示。這里的單片機選用ATMEL公司的新型單片機AT89S51，也可以采用其他兼容的51系列單片機，如AT89S52、AT89C51、8051等。
24.4.2 程序設計
• 本例的程序功能是演示MAX7219的各個寄存器操作，以及控制8個LED數碼管顯示數字及字符。
24.5 小結
• 本章詳細介紹了LED數碼管顯示器件，包括共陽極7段LED數碼管和共陰極7段LED數碼管，然后介紹了LED的靜態顯示技術及其應用實例。本章還重點講解了LED數碼管的動態顯示技術，包括靜態驅動、動態驅動和LED驅動器驅動。最后通過一個具體的實例講解了使用LED驅動器控制多個LED的顯示。LED數碼管顯示是單片機系統中常用的顯示接口，讀者應該熟練掌握其使用方法。
24.1 LED數碼管概述
• LED即發光二極管，英文全稱為Light Emitting Diode。單獨的發光二極管便是一個最簡單的LED，通過控制其的亮滅來作為信號指示，一般用于電源指示燈、工作狀態指示等。單個的發光二極管使用比較簡單。
• LED數碼管是由若干個發光二極管組成的顯示字段的顯示器件，一般簡稱為數碼管。當數碼管中的某個發光二極管導通的時候，相應的一個字段便發光，不導通的則不發光。LED數碼管可以根據控制不同組合的二極管導通，來顯示各種數據和字符。
• 單片機應用系統中使用最多的是7段LED，其可以顯示十進制數字以及一些英文字符。7段LED顯示模塊可以分為共陰極和共陽極兩種，下面分別進行介紹。
24.1.1 7段共陽極LED結構及顯示段碼
• 7段共陽極LED數碼管是由7個條形發光二極管和一個小數點位構成，其引腳配置，如圖所示，其內部結構，如圖所示。從圖中可以看出，其中7個發光二極管構成字形“8”，可以用來顯示數字，另一個發光二極管構成小數點。因此，這種數碼管有時也被稱為8段LED數碼管顯示器。
24.1.2 7段共陰極LED結構及顯示段碼
• 共陰極7段LED數碼管和共陽極LED數碼管結構類似，其引腳配置，如圖所示。從圖中可以看出7段LED數碼管同樣由8個發光二極管組成，其中7個發光二極管構成字形“8”，另一個發光二極管構成小數點。
• 共陰極7段LED數碼管的內部結構，如圖所示。其中所有發光二極管的陰極為公共端，接GND。如果發光二極管的陽極極為高電平的時候，發光二極管導通，該字段發光；反之，如果發光二極管的陽極為低電平的時候，發光二極管截止，該字段不發光。
24.2 單個LED驅動實例
• 前面介紹了LED數碼管的結構及其顯示方式。LED數碼管主要用于顯示數字和一些特定的字符。這里通過一個具體的實例介紹一下，如何使用51系列單片機來進行數字和字母的顯示。
24.2.1 電路圖• 本例主要用來使用共陽極LED數碼管顯示數字或字符，讀者可以從中掌握LED數碼管的基本操作方法。這里給出完整的電路原理圖，如圖所示。
24.2.2 程序設計• 這里采用LED的靜態顯示的方式，根據按鍵的不同，使LED數碼管有不同的顯示輸出。• 1．創建項目• 2．程序代碼
24.3 多個LED驅動方式
• 在實際的單片機應用系統中，使用單個LED數碼管的情況比較少，經常需要同時使用多個LED數碼管來顯示大于1位的數據或字符串。以4個LED數碼管并列使用的情況為例。這4個數碼管可以顯示-999~9999之間的任何數字，也可以同時顯示4個字符構成的字符串。可見使用多個LED數碼管可以大大擴展顯示的信息量。
• 對于使用單個LED數碼管的場合，直接用單片機的一個并行口便可以控制顯示。如果仍然采用這種方法來控制顯示N個LED數碼管顯然是不太可能的，因為典型的8051單片機只有4個I/O并口，而且有些I/O口還需要用作其他用途。而對于一些多引腳的型號，通常也不夠為每個LED分配一個I/O并口用于顯示。此時便需要根據系統資源占用情況，來選用合理的顯示控制方式。
24.3.1 靜態驅動顯示
• LED數碼管靜態顯示方式是指，當數碼管顯示某個字符的時候，相應字段的發光二極管恒定地導通或者截止，即亮滅是完全不變的。在這種情況下，多個LED是同時顯示的。
• 這里以4個共陰極LED數碼管為例，如圖所示。其公共端接GND，每個LED數碼管的字段引腳分別接單片機的P0、P1、P2、P3端口，這樣便可以為每個數碼管單獨賦值操作。
24.3.2 動態驅動顯示
• 動態顯示是指每隔一段時間循環點亮每個LED數碼管，每次只有一個LED被點亮。根據人眼的視覺暫留效應，當循環點亮的速度很快的時候，可以認為各個LED是穩定顯示的。
• 動態顯示的硬件連接比較簡單。這里使用了8個LED數碼管，將所有LED的8段引腳并聯在一起，連接到8位的I/O數據總線上。而各個LED的共陽極引腳或共陰極引腳分別由另一組I/O線控制， 從圖中可以看出，使用兩個8位的I/O端口便可以動態顯示8位LED數碼管。其中一個并口作為LED數碼管的控制引腳，另一個并口作為公共的數據總線。
• 程序中采用掃描顯示的方式，即在同一時刻，只使用一個LED顯示數據。通過為共陰極LED（或共陽極LED）的公共引腳賦低電平（或高電平），從而選擇某個LED顯示。如此循環，使每個LED顯示該LED應顯示的數據，并進行適當?shù)难訒r，形成視覺暫留效果。這樣便可以達到動態顯示的目的。
24.3.3 LED驅動器
• 前面介紹的LED的動態驅動顯示在程序設計上比較復雜，實際上可以將相應的LED掃描動態顯示電路交由特定功能的芯片來完成。目前，市場上有多種LED數碼管顯示驅動芯片。MAXIM公司生產的MAX7219顯示驅動器。
24.4 多個LED驅動實例
• 前面介紹了各種驅動多個LED數碼管的方法，其中以外接LED驅動器最為方便，占用單片機資源少，而且程序控制簡單。這里便以實例講解如何使用MAX7219芯片和51系列單片機來驅動多個LED數碼管。
24.4.1 LED驅動器電路圖
• 系統完整的電路圖，如圖所示。這里的單片機選用ATMEL公司的新型單片機AT89S51，也可以采用其他兼容的51系列單片機，如AT89S52、AT89C51、8051等。
24.4.2 程序設計
• 本例的程序功能是演示MAX7219的各個寄存器操作，以及控制8個LED數碼管顯示數字及字符。
24.5 小結
• 本章詳細介紹了LED數碼管顯示器件，包括共陽極7段LED數碼管和共陰極7段LED數碼管，然后介紹了LED的靜態顯示技術及其應用實例。本章還重點講解了LED數碼管的動態顯示技術，包括靜態驅動、動態驅動和LED驅動器驅動。最后通過一個具體的實例講解了使用LED驅動器控制多個LED的顯示。LED數碼管顯示是單片機系統中常用的顯示接口，讀者應該熟練掌握其使用方法。
