LED數碼管的結構及原理
文章出處：xinen 人氣：發表時間：2019-10-18 17:29
LED 數碼管根據 LED 的接法不同分為共陰和共陽兩類， 了解 LED 的這些特性，對編程是很重要的， 因?yàn)椴煌?lèi)型的數碼管， 除了它們的硬件電路有差異外， 編程方法也是不同的。
圖 2 是共陰和共陽極數碼管的內部電路， 它們的發光原理是一樣的， 只是它們的電源極性不同而已。 顏色有紅， 綠， 藍， 黃等幾種。 LED 數碼管廣泛用于儀表， 時鐘， 車站， 家電等場合。選用時要注意產品尺寸顏色， 功耗， 亮度， 波長等。
下面將介紹常用 LED 數碼管內部引腳圖片：

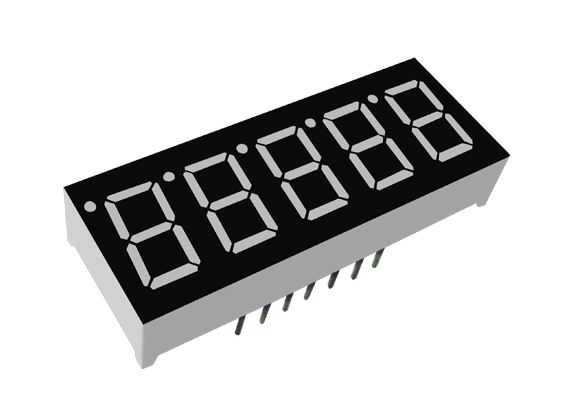

圖 1 這是一個 7 段兩位帶小數點 10 引腳的 LED 數碼管
圖 2 引腳定義
每一筆劃都是對應一個字母表示 DP 是小數點.LED 數碼管要正常顯示， 就要用驅動電路來驅動數碼管的各個段碼， 從而顯示出我們要的數位。
因此根據 LED 數碼管的驅動方式的不同， 可以分為靜態式和動態式兩類。
A、靜態顯示驅動
靜態驅動也稱直流驅動。靜態驅動是指每個數碼管的每一個段碼都由一個單片機的 I/O 埠進行驅動， 或者使用如 BCD 碼二-十進位*器*進行驅動。 靜態驅動的優點是編程簡單， 顯示亮度高， 缺點是占用 I/O 埠多， 如驅動 5 個數碼管靜態顯示則需要 5×8＝40 根 I/O 埠來驅動， 要知道一個89S51 單片機可用的 I/O 埠才 32 個呢。 故實際應用時必須增加*驅動器進行驅動， 增加了硬體電路的復雜性。
B、動態顯示驅動
數碼管動態顯示介面是單片機中應用最為廣泛的一種顯示方式之一， 動態驅動是將所有數碼管的 8 個顯示筆劃"a, b, c, d, e, f, g, dp "的同名端連在一起， 另外為每個數碼管的公共極 COM 增加位元選通控制電路， 位元選通由各自獨立的 I/O 線控制， 當單片機輸出字形碼時， 所有數碼管都接收到相同的字形碼， 但究竟是那個數碼管會顯示出字形， 取決于單片機對位元選通 COM 端電路的控制， 所以我們只要將需要顯示的數碼管的選通控制打開， 該位元就顯示出字形， 沒有選通的數碼管就不會亮。
透過分時輪流控制各個 LED 數碼管的 COM 端， 就使各個數碼管輪流受控顯示， 這就是動態驅動。 在輪流顯示過程中， 每位元數碼管的點亮?xí)r間為 1～2ms， 由于人的視覺暫留現象及發光二極體的余輝效應， 盡管實際上各位數碼管并非同時點亮， 但只要掃描的速度足夠快， 給人的印象就是一組穩定的顯示資料， 不會有閃爍感， 動態顯示的效果和靜態顯示是一樣的， 能夠節省大量的 I/O 埠， 而且功耗更低。
