七段數碼管的原理和操作方法分析

文章出處：xinen 人氣：發表時間：2020-04-03 10:13

七段數碼管是嵌入式開發中較為常見的一個控制模塊，這篇文章內容依據查看的材料及其學習心得梳理成文，盡量詳細的解讀常見七段數碼管基本原理和操作方法。

一、原理

七段數碼管是一種半導體材料發亮元器件，其基礎模塊是發光二極管。能顯示信息4位大數字的叫四位七段數碼管，自然也是多名和只能一位的七段數碼管，她們的電氣設備基本原理同樣。七段數碼管按段數分成七段數碼管和八段數碼管，八段數碼管比七段數碼管多一個發光二極管模塊（多一個小數位顯示信息）；按發光二極管模塊接口方式分成共陽極氧化七段數碼管和共負極七段數碼管。共陽七段數碼管就是指將全部發光二極管的陽極氧化收到一起產生公共性陽極氧化(COM)的七段數碼管。共陽七段數碼管在運用時要將公共性極COM收到+5V，當某一字段名發光二極管的負極為高電平時，相對字段名就照亮。當某一字段名的負極為低電平時，相對字段名也不亮。共陰七段數碼管就是指將全部發光二極管的負極收到一起產生公共性負極(COM)的七段數碼管。共陰七段數碼管在運用時要將公共性極COM收到接地線GND上，當某一字段名發光二極管的陽極氧化為低電平時，相對字段名就照亮。當某一字段名的陽極氧化為高電平時，相對字段名也不亮。

二、電氣設備特點

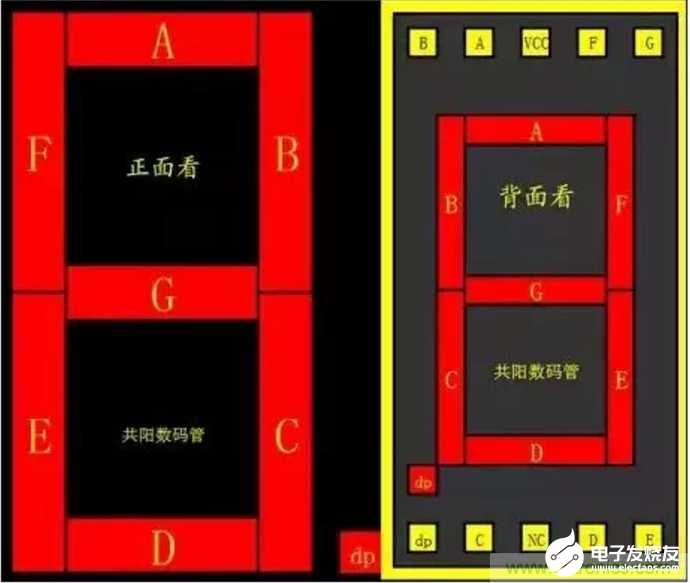

企業七段數碼管有十個引腳，在其中有8根是用于照亮a,b,c,d,e,f,dp共八個發光二極管（基本原理中有詳細介紹），3，82個引腳為公共性COM腳，他們相接通且功效同樣，可配隨意一根。以便更清晰詳細介紹，材質貼圖以下

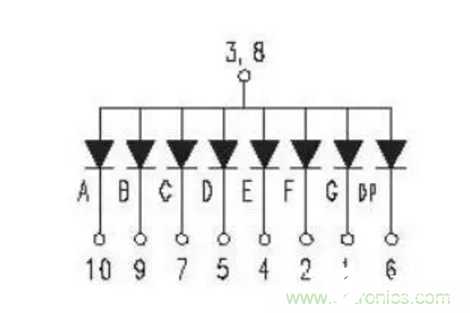

共陰七段數碼管腳位相匹配圖

三、驅動器方法

1、靜態數據驅動器也稱直流電驅動器。靜態數據驅動器就是指每一七段數碼管的每一個段碼都由一個單片機設計的I/O端口號開展驅動器，或是應用如BCD碼二-十進制譯碼器譯碼開展驅動器。靜態數據驅動器的優勢是程序編寫簡易，顯示信息更亮，缺陷是占有I/O端口號多，如驅動器五個七段數碼管靜態數據顯示信息則必須5×8=40根I/O端口號來驅動器，要了解一個89S51單片機能用的I/O端口號才32個呢：），具體運用時務必提升譯碼控制器開展驅動器，提升了硬件配置電源電路的多元性。

2、七段數碼管界面顯示插口是單片機設計中運用更為普遍的一種動態顯示之一，動態性驅動器是將全部七段數碼管的八個顯示信息筆畫"a,b,c,d,e,f,g,dp"的電腦連在一起，此外為每一七段數碼管的公共性極COM提升位選通控制回路，位選通由分別單獨的I/O線操縱，當單片機設計輸出字形碼時，全部七段數碼管都接受到同樣的字形碼，但到底是哪個七段數碼管會顯示信息出字型，在于單片機設計對合選通COM端電源電路的操縱，因此人們要是將必須顯示信息的七段數碼管的選通操縱開啟，該位就顯示信息出字型，沒有選通的七段數碼管就不容易亮。根據分時圖輪著操縱每個七段數碼管的的COM端，就使每個七段數碼管輪著控制計劃顯示信息，這就是動態性驅動器。在輪著顯示信息全過程中，每名七段數碼管的照亮?xí)r間為1～1ms，因為人的視覺暫留狀況及發光二極管的余暉效用，雖然事實上諸位七段數碼管并不是另外照亮，但要是掃描儀的速率充足快，給人的印像就是說一組平穩的顯示信息數據信息，不容易有閃動感，界面顯示的實際效果和靜態數據顯示信息是一樣的，可以節約很多的I/O端口號，并且功率更低。

四、開發設計案例

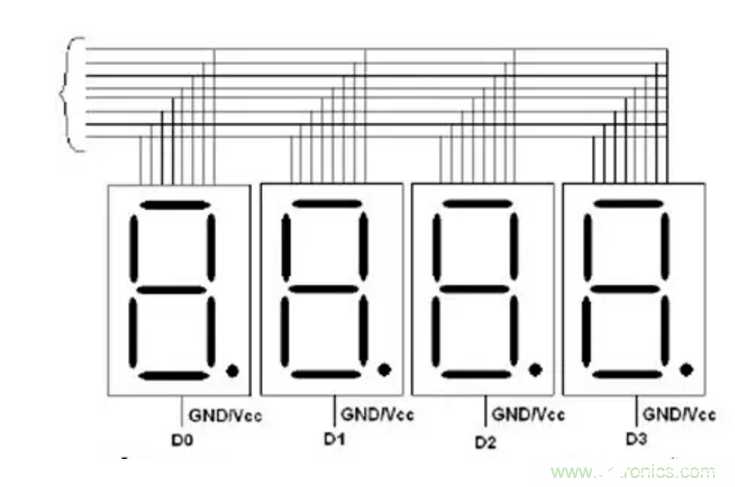

下邊解讀一下四位七段數碼管的動態性驅動器顯示信息，最先看一下布線腳位圖以下。

七段數碼管的原理和操作方法分析

接下去用51單片機設計方案總體目標：根據撰寫c語言程序流程經反編譯聯接后免費下載到單片機設計中，使四位七段數碼管先后顯示信息1，2，3，4

五、有關色度和鎖存器

一般來說靜態數據驅動器的色度要高過動態性驅動器的色度，但不危害應用。具體應用中以便做到更強的實際效果，會相互配合鎖存器如74HC573一起應用，能夠記憶力此前情況數據信息直至有新數據遮蓋。對做51單片機應用程序開發而言，相對性LCD液晶顯示屏，液晶模塊程序編寫更便捷，款式更多種多樣，可是其缺陷色度不足。這也剛好是七段數碼管的優點，假如做簡易的記數顯示信息，七段數碼管是最好是挑選。

六、應用中常見問題

七段數碼管的基礎構成是發光二極管，因而其能夠根據的電流量只能幾mA，接5V直流穩壓電源做檢測的情況下一定要串上一個幾十K尺寸的電阻器。不然，非常容易燒毀，除此之外用數字萬用表的測電阻器檔就可將其照亮，得以表明其電流量之小。
