數字管的工作原理及編碼顯示界面分析
文章出處：xinen 人氣：發表時間：2020-04-03 10:37
數字管是一種半導體發光器件，數字管的原理是通過單片機的i/o端口驅動數字管的各段碼，并點亮不同的段碼，以便字符顯示我們所需的數字。
數字管是一種低成本、簡單易用的裝置，可以顯示所有可用數字的參數，如時間、日期、溫度等。廣泛應用于家用電器，特別是家用電器，如顯示器、空調、熱水器、冰箱等。大多數熱水器使用數字管和其他電器使用液晶顯示器和熒光屏。
數字管也叫LED數字管，不同行業的人對數字管的名稱不同，是同一產品。數字管可分為七段數字管和八段數字管，八段數字管可分為七段數字管和八段數字管。
數字管，工作原理
常用的LED顯示器是LED狀態顯示器(稱為L(zhǎng)ED二極管)、LED七階段顯示器(稱為數字管)和LED16階段顯示器。發光二極管可顯示系統狀態顯示行系統狀態顯示；數字管用于數字顯示16段字符顯示。
數字管結構
數字管由八個發光二極管（以下簡稱字段）組成，可用于顯示數字09，表示f、h、l、p、r、u、y、符號和小數點。

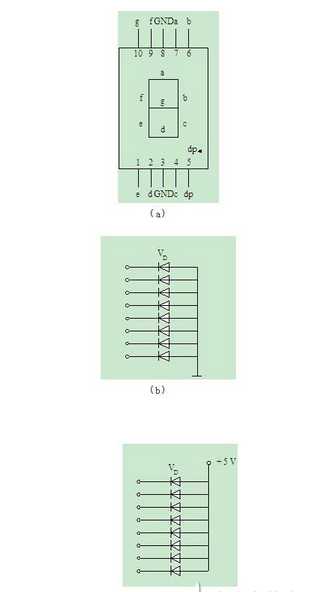

數字管的圖形結構如下所示。數字管分為普通陰極和普通陽極兩種結構。
數字管，工作原理
數字管的原理
共陽極數字管八個發光二極管的陽極連接在一起。公共陽極通常連接到一個高層（通常連接到電源），其他銷連接到驅動電路的輸出端。當驅動電路的輸出端為低電平時，端部連接的場被打開并點燃。各種數字或字符可不同組合顯示不同的數字或字符。此時,傳動電路必須能吸收額定帶通電流,并根據外部電源和額定帶通電流確定相應的限制電阻。
普通陰極數字管的八個發光二極管的陰極連接在一起。通常，公共陰極連接到一個低電平（一般接地），其他引腳被驅動到電路的輸出端。當分段驅動電路的輸出為高電平時，通過端子連接的電場被打開和點亮，根據光場的不同組合可以顯示不同的數字或字符。此時,分段驅動電路必須提供額定帶通電流,并根據外部電源和額定帶通電流確定相應的限制電阻。
數字管驅動器
直流驅動是指每個數字管的每個部分由單片機的i/o端口驅動，或者由譯碼碼如bcd碼2-解碼器驅動。優點在于程序簡單，顯示亮度高，缺點在于I/O端口占用更多。
動態顯示驅動是通過時變旋轉控制每個數字管的端部，從而控制每個數字管。所有數字管的8個顯示筆劃連接到名稱a、b、c、d、e、f、g、dp的同一端，每個數字管的公極電路附加通過位控制電路。通過位控制電路由獨立的i/o線控制。當單片機輸出相同的數字時，數字管接收相同的數字，但是數字管將顯示形狀，這取決于單片機對通過位終端電路的控制，因此我們只需打開所需要顯示的數字管的選擇控制，這個位就會顯示形狀，而不可選的數字管將不亮。
數字管字符編碼
為了使數字管顯示相應的數字或字符,必須使段數據端口輸出相應的字體編碼。與圖1(a)相，每個字符的定義是：數據行D0對應于一個字段，D1對應于一個字段。例如，使用普通陽極數字管，對應的場光數據為0，對應的場暗數據為1；使用普通陰極數字管，對應的場暗數據為0，對應的場亮數據為1。顯示0時，普通陽極數字管的字體大小應為：11000000b（i.e.c0h）；普通陰極數字管的字體大小應為：00111111b（i.e.3fh）。以這種方式。
靜態顯示接口
靜態顯示是指數字管顯示字符時相應的發光二極管的恒導或恒斷。在這種顯示方式下，每個數字管是相互獨立的，公共端是固定接地（共陰極）或連接電源（共陽極）。每個數字管的8個字段連接到一個8位的i/o端口地址，只要i/o端口有代碼輸出，相應的字符就會顯示，并保持不變，直到i/o端口輸出新的分段代碼。采用靜態顯示方式，較小的電流可以得到較高的亮度，較少的cpu時間，編程簡單，易于監控，但它占用了較多的端口線路，復雜的硬件電路，成本高，只適用于較少的顯示位。
動態顯示接口
動態顯示是一種單位旋轉照明每個數字管，這種逐位照明顯示稱為位圖掃描。通常,每個數字管的分段選擇都是平行的,由8位I/O端口控制;每一位選擇線(公共陰極或陽極)都由另一個I/O線控制。為了使數字管的顯示穩定,必須采用掃描方法,即一次只選擇一個數字管,發出相應的分段代碼,選擇另一個數字管,并發送相應的段碼通過這樣做，可以顯示每個數字管要顯示的字符。雖然這些字符在不同的時間被單獨顯示，由于視覺暫停效應在人的眼睛，每個顯示間隔足夠短，使人同時顯示。
硬件電路比靜態顯示簡單,但其亮度低于靜態顯示,當顯示位數多時,單片機應按順序掃描,占用更多的CPU時間。
共同問題的解釋
恒流驅動和非恒流驅動對數字管的影響如下；
顯示效果
由于發光二極管基本上是電流敏感器件，其正壓降非常分散，并且與溫度有關，為了保證數字管具有良好的亮度均勻性，它需要有恒流，不受溫度和其他因素的影響。另外，當溫度變化時，驅動芯片必須能夠自動調節輸出電流，實現顏色差平衡溫度補償。
安全
即使短期電流過載也可能對發光二極管造成永久性損傷，采用恒流驅動電路可以防止電流故障造成大面積損傷。
此外，超大型集成電路具有級聯延遲開關的特點，可以防止后峰電壓對LED的損壞。超大型集成電路也具有熱保護功能，當任何溫度超過一定值時，可自動關閉，并可在控制室內看到故障顯示。
亮度一致性問題是行業中常見的問題。
影響連貫性的主要因素有兩個。
首先是原材料芯片的選擇，第一是使用數字管時的控制。
1.原材料芯片的vf、亮度和波長均為正態分布，即使芯片經過篩選，其vf、亮度和波長都在很小的范圍內，產品在一定范圍內，結果是亮度不一致。
2.確保數字管亮度相同的最佳方法,選擇控制方法的最佳方法是恒流控制。例如，恒壓控制會導致不同水平的vf，所以亮度不同。
當然，這兩個條件是互補的。
如何測量數字管針，分普通陰和普通陽？
尋找公共陰陽：首先，我們會發現一個電源（3到5v）和一個阻力1k（幾百歐元），vcc連接任何兩英尺的gnd，有很多組合，但總是有一個ledwills發光，找到一個是足夠的，然后gnd不移動，vcc（一個系列阻力）觸摸腳的其余部分，如果有更多的led（通常8），它是一個總的陰。相反，使用VCC，GND一個接觸其余的腳，如果有多個LED（通常是8），它是相同的。也可以直接使用數字萬用表，紅色手表筆是電源的正極，黑色手表筆是電源的負極。
