簡易共負極七段數碼管電路圖大全
文章出處：xinen 人氣：發表時間：2020-04-02 18:35

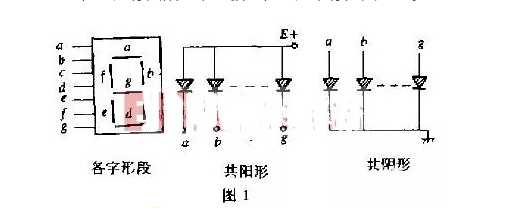

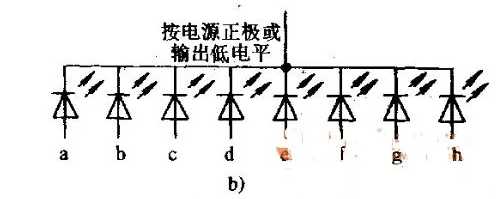

共負極則是把全部LED的負極聯接到相互觸點com，而每一LED的陽極氧化各自為a、b、c、d、e、f、g及dp（小數位），如下圖圖示。圖中的八個LED各自與上邊哪個圖中的A~DP每段相對性應，根據操縱每個LED的亮滅來顯示信息大數字。
分辨公負極和公陽極氧化
找公共性共陰和公共性共陽：最先，人們找個開關電源（3到5伏）和一個1K（好幾百歐的也行）的電阻器，VCC串連個電阻器后和GND接在隨意兩個腳底，組成有很多，但總有一個LED會發亮的，尋找一個就可以了，隨后GND沒動，VCC（串電阻器）逐一碰剩余的腳，如果有好幾個LED（一般是八個），那它就是說共陰的了。反過來用VCC沒動，GND逐一碰剩余的腳，如果有好幾個LED（一般是八個），那它就是說共陽的。還可以立即用數字萬用表，紅直流電流表是開關電源的正級，黑直流電流表是開關電源的負級。
簡易共負極七段數碼管電路原理圖（一）
CD4511是一片CMOSBCD—鎖存/7段譯碼/控制器，用以驅動器共負極LED（七段數碼管）顯示屏的BCD碼—七段碼譯碼器。
它具備BCD變換、消隱和鎖存操縱、七段譯碼及驅動器作用的CMOS電源電路能出示很大的拉電流量。可立即驅動器共陰LED七段數碼管。

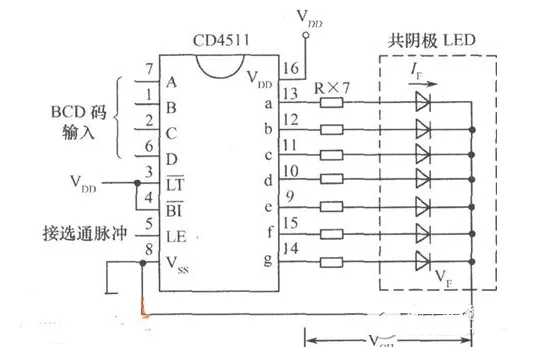

下列是cd4511七段數碼管驅動器電路原理圖。是CD4511保持LED與單片機設計的并行接口方式。
簡易共負極七段數碼管電路原理圖（二）

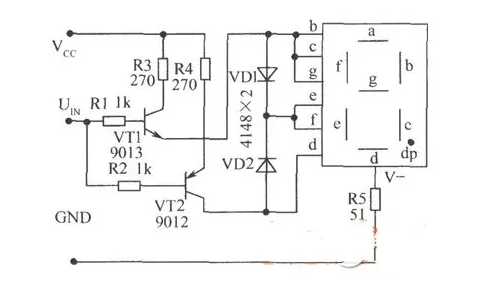

如下圖所示電源電路，正開關電源Vcc和地端GND用鐵夾與被測電源電路相接，UIN端根據探頭接被測量點。當被測量點為低電平時，VT1通斷，h、c、g筆段為低電平并發亮，另外經防護管VD1使e、f筆段也發亮，七段數碼管顯示信息出H字型；被測量點為高電平時，VT2通斷，d、e、f筆段發亮，顯示信息1字型。VD1、VD2起隔離作用，并進行邏輯性“或”的作用（也能用二鍵入端或門替代），使顯示信息H或L時e、f筆段均發亮。調節R3、R4尺寸可更改高、高電平的檢驗閥值，調節R5可更改七段數碼管發光澤度。
簡易共負極七段數碼管電路原理圖（三）
CD4511驅動器共負極LED七段數碼管的典型性布線電路原理圖
簡易共負極七段數碼管電路原理圖（四）
七段數碼管是用以顯示信息0，1，2，9大數字的顯示器件實際運用時，這種大數字全是以BCD編號方式表達，根據譯碼器加到顯示管上?，F(xiàn)階段在數字電路中，最常見的是七段字型顯示管，發光材料為磷砷化鎵。表達字型的每一段非常一個發光二極管。全部二極管的內部聯接有二種：陽極氧化聯接在一起。
