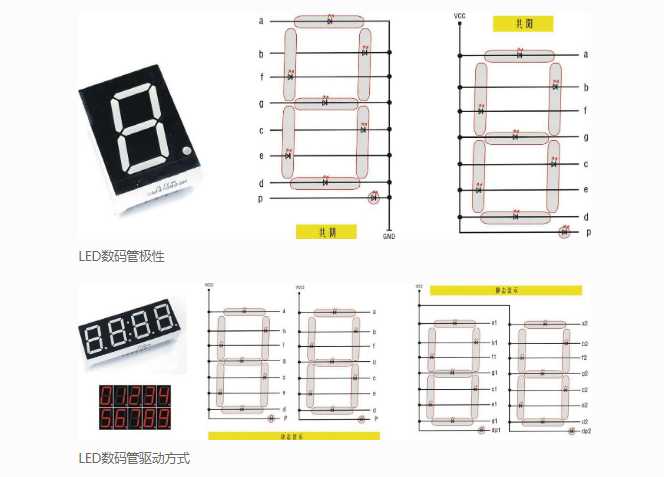

LED數碼管不管是是多少位連接起來的,總會有個共陽或共陰的情況。由于節省LED數碼管?？斓哪_位數目,就將每一個段碼的全部陽極或陰極并聯在一塊,建立1個公共性的陽極或陰極。在制做線路和訂購元器件的過程中一定要知道你所用的LED數碼管是共陽還是共陰。

假如訂購2位或位之上的LED數碼管時,不單正負情況外也要考量驅動模式的情況。小編以共陽的LED數碼管舉例,將2個共陽LED數碼管的陽極端并聯在一塊,把各個LED數碼管的全部段碼的陰極都引過來,如此就建立了靜態顯示所須要的LED數碼管架構。

靜態顯示方式適用在運用數字集成電路來驅動顯示的線路中應用,只需將共陽極接通開關電源上,接下來各自用數字集成電路來操縱每段碼的陰極接地,就可以完成數字的顯示了。

再有一類顯示方式,是將各相匹配段碼的陰極并聯在一塊,而將各個位碼的公共性端陽極分離。當想要第1位LED數碼管顯示數字3的過程中,只需在vCC1端加高電平(VCC2端斷掉),并在公共陰極端相匹配3的段碼(a、b、C、d、g)接地就可以了。

當想要第二位LED數碼管顯示數字7的過程中,只需在∨CC2端加高電平(VCC端斷掉),并在公共性陰極端相匹配7的段碼(a、b、C)接地就可以了。當用單片機或其他CPU操縱將轉換速度更加非常快時,人們的眼鏡便會體驗3和7是同時顯示的了。

由于這類顯示方式須要快速的轉換顯示,因此被稱作“動態顯示”,相比的前一類模式被稱作“靜態顯示”。動態顯示模式不管是是多少位的LED數碼管,在同一時間段內只要在其中1位被亮起,因此較為節電。但卻須要高速運行的線路來驅動,然而在單片機工藝風靡的當下,用單片機還是專用的動態顯示驅動芯片來驅動LED數碼管早已不是情況(常用的LED數碼管顯示驅動芯片有、等)。特別注意在訂購LED數碼管時要了解清楚LED數碼管的公共性正負,初次應用的LED數碼管需要先用數字萬用表檢測每段碼和腳位的對應關系。
