這個離譜的時鐘屏幕由144個led數碼管組成

文章出處：-1 人氣：發表時間：2020-07-07 11:27

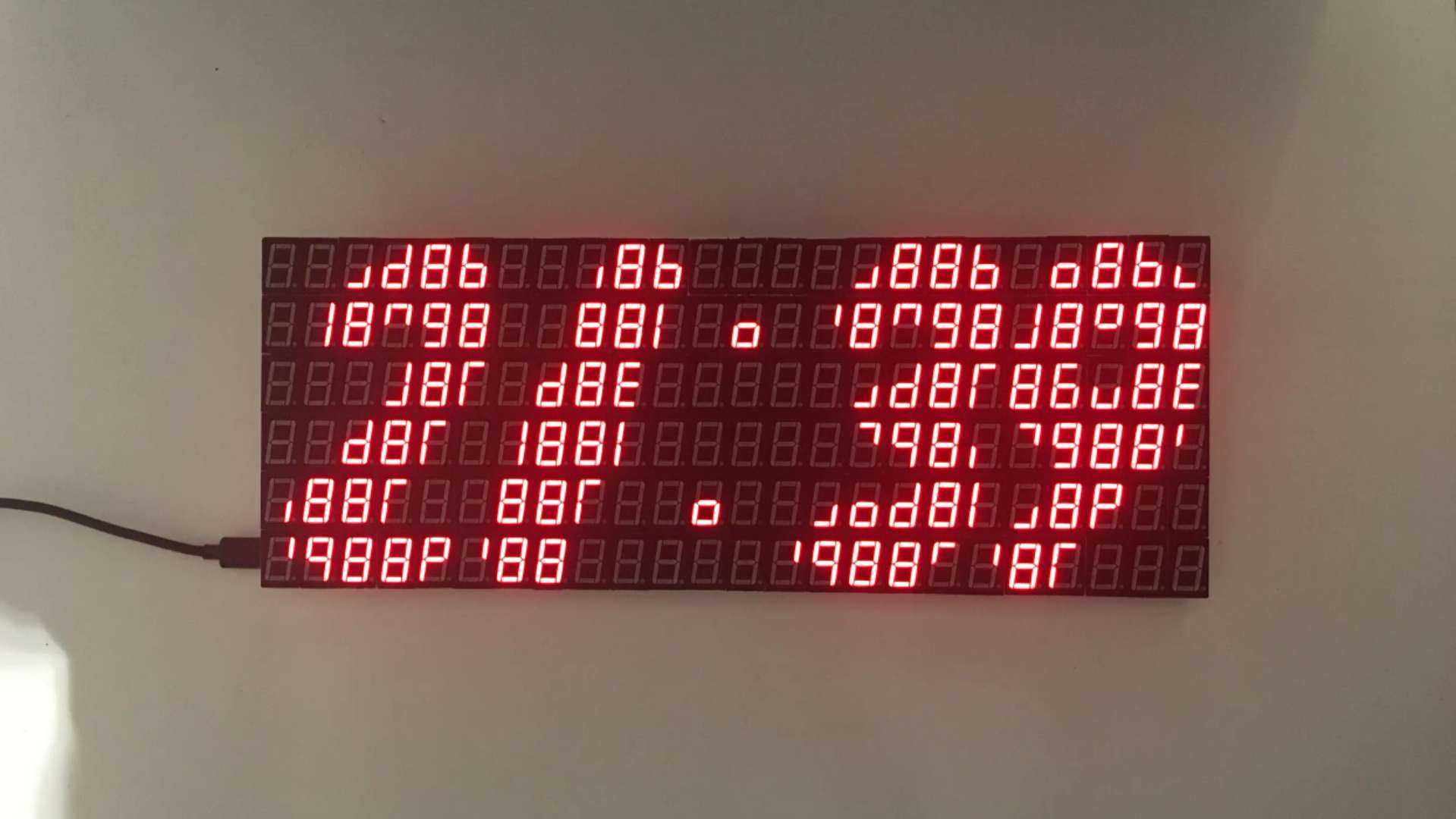

? 七段led數碼管顯示屏

七段式LED數碼管顯示屏非常適合創建時鐘。只需將四個單元鏈接在一起，并用兩個點作為冒號和適當?shù)尿?qū)動程序硬件，即可開始使用您的鐘面！或者，您可以制作“ Frugha”之類的東西，然后構造一個有史以來最令人難以置信的七段時鐘，使用四個而不是144個七段顯示模塊以大數字的形式顯示時間。

時鐘建立在一塊巨大的PCB上，并帶有Arduino Nano和RTC，用于整體計時。 18個MAX7219芯片用于驅動144個數碼管。如果這還不夠令人印象深刻，請注意，這相當于可以單獨控制的1,008個LED。

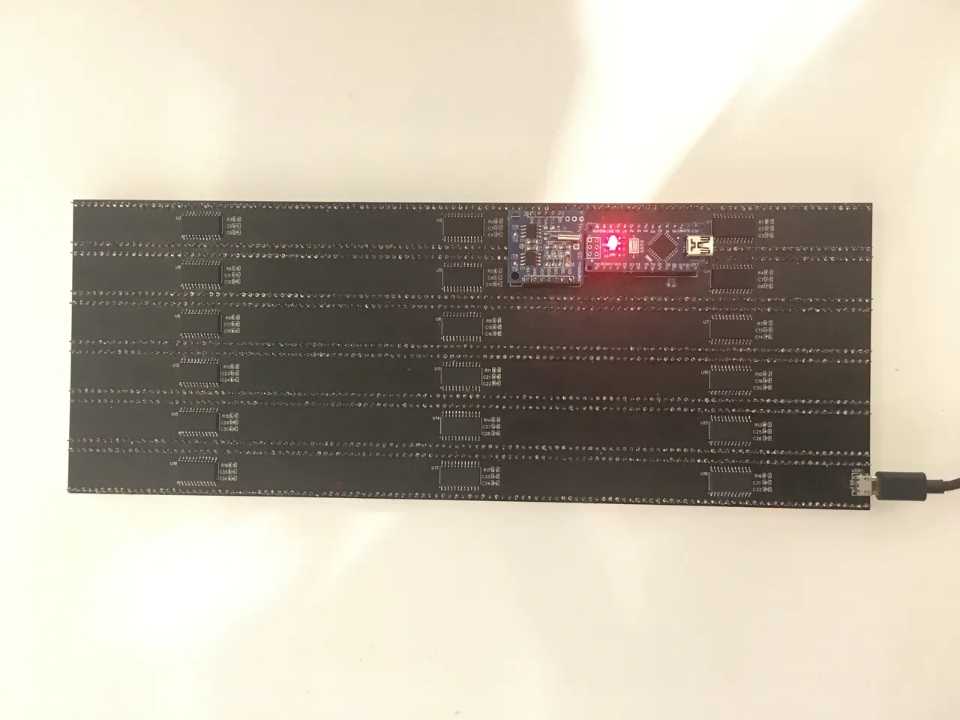

七段數碼管顯示器pcb板

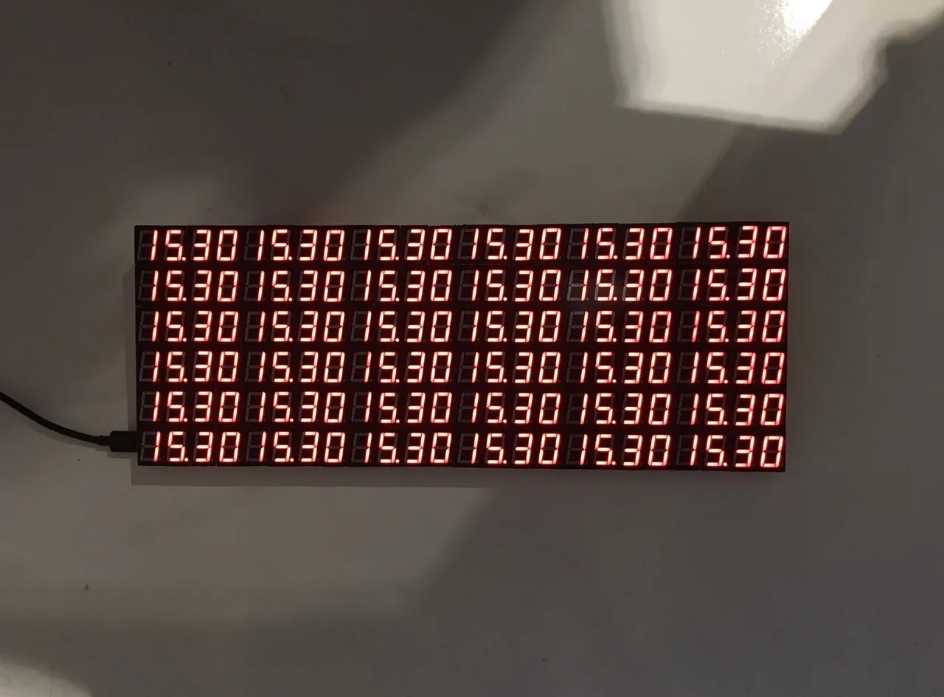

產生的時鐘數字看起來很自然，而不是“像素化”，這可能是由于每個單元可以單獨排列的方式。如果您想知道，時鐘的確可以設置為在其表面顯示36個時鐘，而不是為其設計的大數字。

? 7段led數碼管時鐘屏

一個人可以為這個獨特的陣列想象許多其他應用程序，從滾動信息到同時顯示不同的時區。 Arduino代碼以及Gerber文件可在項目頁面上找到，因此將來我們可能會看到副本甚至增強版本！
