家電電器中的數字圖案顯示是怎么實現的

文章出處：xinen 人氣：發表時間：2020-05-14 12:31

人們在平常生活或工作中怎么操縱顯示電冰箱、冼衣機和微波爐等LED數碼管照亮和顯示信息？實際上，在其中一些秘密透露給大家。

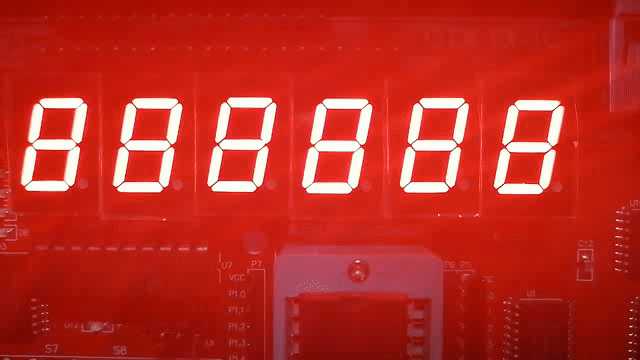

電冰箱數碼管顯屏圖示

這些顯示內容，它們?nèi)怯幸粋€(gè)接一個led二極管所組建的排位顯示信息LED(LightEmittingDiode)屏幕、液晶LCD(LiquidCrystalDisplay)屏幕、CRT屏幕等。LED、LCD顯示器有二種顯示信息結構：段顯示信息（7段、米字型等）和點陣顯示信息（5×8、8×8點陣等）

電冰箱數碼管顯示屏電路圖

如圖圖示二種分成共負極和共陽級，留意分辨這二種差異的接線方法。以便顯示信息數子或標識符，務必對數子或標識符開展代碼。7個LED數碼管加1個小數位加一起便是八段，故此為led二極管屏幕提供的源代碼恰好是一個字節。

人們以共陽級為例子，來實際操作1個LED數碼管，例如顯示信息為1，那么所對應的abcdefg7段針角要為電位二進制為00000110，轉化為16進制為06，在單片機所對應的位則為0x06,由于單片機輸出的電流太小故此不足以驅動二極管故此還需要在中間加上74HC573鎖存器，其輸出電流較大（如下圖）由于單片機信號輸出時間比較短需要鎖存器鎖住排位顯示信息。

在好幾個LED數碼管集成化聯接一起時，就可以顯示信息許多位二十六字母和小寫數字，由于要減縮針角，故此多名數子顯示信息時，規定了“段選”和“位選”，段選確定顯示信息什么數子，位選確定顯示信息哪一位，兩個位選的針角分別聯接與P2^6和P2^7，下邊人們開始寫下1號LED數碼管顯示信息1的程序流程吧，首要選取1號LED數碼管顯示信息，需要位選端顯示信息高電位，開啟位選要求P0口輸出11111110轉化為16進制為fe，然后位選顯示信息低電位關閉鎖存，則打開了第一個LED數碼管，下邊一步輸出我們要顯示信息的數子，例如1，照亮的LED排位為bc段為二進制00000110轉化為16進制為06。

看那樣就可以輕輕松松完成顯示信息啦！

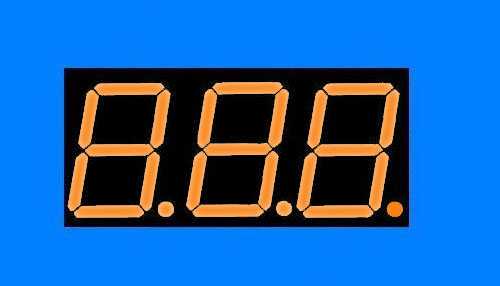

數碼管顯示屏測試顯示效果圖示

下邊人們再提升難度系數，把六個發光二極管按1~F持續轉變顯示信息，首要導入1個關鍵詞code代碼，界定的代碼立即分配到程序流程空間中，不占據存儲空間，再導入數組名table，table[]中的[]為元素，table[]后面加分號{}，用于存放元素，元素之間用逗號隔開，用于存放0~f16個符號的對應元素。

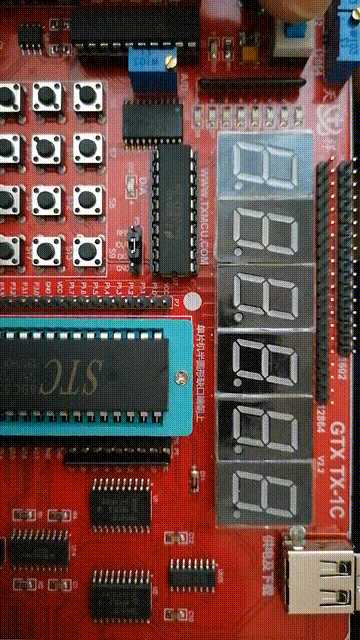

顯示信息效果如下
