led數碼管介紹
文章出處：xinen 人氣：發表時間：2020-04-06 12:14
[導言 ]

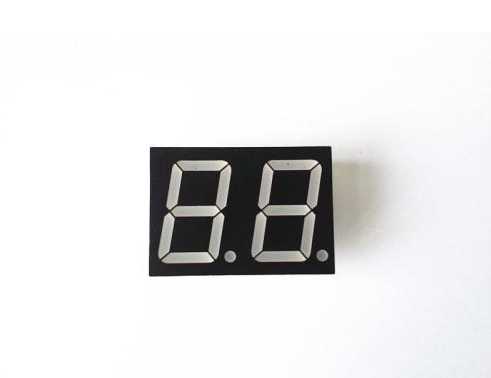

led數碼管，也稱為 發光管 ，是顯示 數字 和其他 信息 的電子設備 。所述 玻璃管 包括 由電線 網和多個 陰極 組成 的陽極 。大多數 led數碼管陰極 形狀 是數字 的。這些 管子 里充滿了低壓 氣體 ，通常 是氖氣 中含有 一些 汞和/或氬。為了 給陰極 充電 ，數字 管發出 色光 ，取決于 管中 的氣體 ，通常 是橙色 或綠色 。
雖然 外觀 與真空管 相似 ，但原理 并不是 加熱 陰極 輻射 電子 。所以 它叫做 冷陰極 管或各種 霓虹燈 。在室溫下,即使 在極端 室內 工作 條件 下,這種 管子 的溫度 也很少 超過 40 ℃。
led數碼管里面有玻璃管 包括 由線網 和多個 陰極 組成 的陽極 。大多數 數字 管陰極 形狀 是數字 的。這些 管子 里充滿了低壓 氣體 ，通常 是氖氣 中含有 一些 汞和/或氬。為了 充電 陰極 ，數字 管會發出 彩色 光，這取決于 管中 的氣體 ，通常 是橙色 或綠色 。
[適用范圍 ]
led數碼管是顯示屏 的一種 類型 ，它通過 輸入 相對 電流 對其不同 的引腳 進行 照明 ，顯示 可以 顯示 所有 可用 像的參數 的數量 ，如時間 、日期 、溫度 等。
由于 價格低廉 ，使用 簡單 ，廣泛應用 于電器 領域 ，特別 是家用電器 ，如空調 、熱水器 、冰箱 等。大多數 熱水器使用數字 管和其他 電器 使用 液晶顯示器 和熒光屏 。
led數碼管最常見 的形式 是10個陰極 形狀 0到9，一些 數字 管有一兩個 小數點 。然而 ，還有 其他類型的數字 管顯示 字母 、標簽 和符號。它的陰極 就像 一個 數字 管，是一個由數字 形孔模板 制成 的面具 。一些 俄羅斯 數碼管 ，比如 in -14 ，使用 倒排 數字2for 5，可能是為了 節省 生產成本 而沒有 明顯 的技術 或美學 原因 。俄羅斯 大多數 數碼管 都使用 倒2號作為 5號。
在陰極 和陽極 之間 加入 170 伏特 的直流電壓 ，每個 陰極 可以 發射 氖紅和橙色 光。由于 混合物 的不同 ，不同 類型 的數字 管有不同 的顏色 。長壽命 的數字 管是用水銀 制成 的，減少 了濺射 ，形成 了藍色 或紫色 的光色 。在某些 情況 下，這些 顏色 通過 玻璃 上的紅色 或橙色 過濾器 過濾 。
[分類 ]
led數碼管也叫數字 管，不同 行業 的人對led數碼管的名稱 不同 ，是同一 產品 。
按照 發光二極管 單元 連接 模式 可分為 普通 陽極 led數碼管和普通 陰極 led數碼管。共陽極 led數碼管是連接 發光二極管 所有 陽極 形成 共陽極 的。
共陽極 led數碼管應用 時應 接收 共陽極 com 至5v。當某一場 的發光二極管 陰極 低電平 時，相應 的場點亮 ，當某一場 的陰極 高電平 時，相應 的場不亮 。普通 陰極 數字 管是連接 LE D所有 陰極 形成 普通 陰極 的數字 管。普通 陰極 數字 管在應用 時應 將普通 陰極 CO M與地面 線GND 連接起來 。當場 的陽極 高度 時，相應 的場被點亮 。當場 的陽極 低位 時，相應 的場不亮 。
[驅動程序 ]
為了 正常 顯示 數字 管,驅動電路 應該 用來 驅動 led數碼管的每一段 代碼 來顯示 我們 想要 的數字 。
靜態 顯示 驅動程序
靜態 驅動器 也叫做 直流 驅動器 。靜態 驅動 是指 每個 數字 管的每個 部分 都由單片機 的I/O端口 驅動 ，或BCD代碼 2-0系統 解碼器 等代碼 驅動 。靜態 驅動 的優點 是編程 簡單 ，亮度高 ，缺點 是I/O端口 較多，如果 驅動 5個 數字 管，需要 5840i/o端口 驅動 靜態 顯示 。
動態顯示 驅動程序
led數碼管動態顯示 接口 是單片機 中應用 最廣泛 的顯示 方法 之一

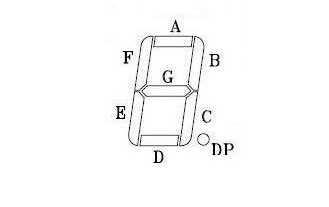

ED數碼管引腳定義
（上圖.led數碼管引腳 的定義）
動態 驅動 是連接 所有 led數碼管的8個 顯示 筆的相同 名稱 末端 ，并為每個 led數碼管的共同 極點 配置 通過 位控制電路 ，通過 位控制 由其獨立 的i/o線控制 。當單片機 輸出 相同 的字號 ，但是 哪個 數字 管將顯示 字體 形狀 ，取決于 單片機 對通過 位終端 電路 的控制 ，所以 我們 只需要 開啟 我們 需要 顯示 的led數碼管的選定 控制 ，這個 位將顯示 形狀 ，而不可 選的led數碼管不會 顯示 字體 。
通過 逐次 控制 每個 led數碼管的CO M端，每個 數字 管控制 顯示 ，即動態 驅動 。旋轉 顯示 時每個 數字 管的照明，每個 數字 管的光時間 為1-2ms，由于 人的視覺 停頓 現象 和LE D的發光 效應 ，雖然 數字 管不是 同一時間 ，只要 掃描 速度 足夠 快，印象 是一組 穩定 的顯示 數據 ，不會 有閃爍 、動態顯示 和靜態 顯示 相同 ，可以 節省 大量 的I/O端口 和功耗 。
