LED顯示器的結構

八段LED顯示器由8個發光二極管組成。其中7個長條形的發光管排列成一個“日”字形， 另一個圓點形的發光管在顯示器的右下角作為顯示小數點用， 它能顯示各種數字及部分英文字母。

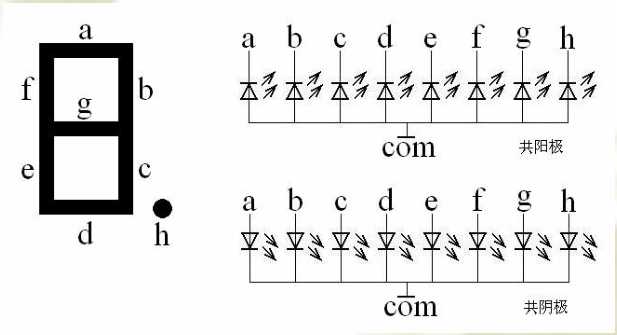

LED顯示器有共陽極和共陰極兩種不同的連接形式。


共陽和共陰結構的LED顯示器各筆劃段名的安排位置是相同的， 當二極管導通時， 相應的筆劃段就發亮， 由發亮的筆劃段組合而顯示出各種字符。共陽極LED顯示器是8個發光二極管的陽極連在一起， 通常此公共陽極接正電壓， 當某個發光二極管的陰極接低電壓時， 發光二極管被點亮， 相應的段被顯示。
共陰極LED顯示器是8個發光二極管的陰極連在一起， 通常此公共陰極接地， 當某個發光二極管的陽極為高電平時， 發光二極管被點亮， 相應的段被顯示。為了使LED顯示器顯示不同的符號或數字， 就要把不同段的發光二極管點亮。 8個筆劃段hgfedcba 對應于一個字節（8位） 的D7、 D6、D5、 D4、 D3、 D2、 D1 、 D0,于是用8位二進制碼就可以表示欲顯示字符的字型代碼。

例如： 對于共陰LED顯示器， 當公共陰極接地（零電平） ，陽極hgfedcba各段為01 1 1 001 1 時， 顯示器就顯示“P”字符， 即“P”字符的字型碼是73H； 而如果是共陽極LED顯示器， 公共陽極接高電平， 顯示“P”字符的字型代碼應為1 0001 1 00（8CH） ， 也就是與73H 的各位相反。

8段LED顯示器字型碼表：
