LED顯示器的工作方式

（1 ） LED靜態顯示方式

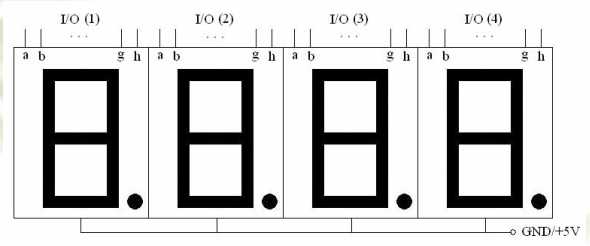

LED顯示器工作于靜態顯示方式時， 把多個LED顯示器的每一段與一個獨立的并行口連接起來， 而公共端則根據數碼管的種類連接到“VCC”或“GND”端。這種連接方式的每一個顯示器都要占用一個單獨的具有鎖存功能的I/O端口， 用于筆劃段字型代碼， 單片機只需把要顯示的字型代碼發送到接口電路， 就不用再管它了， 直到要顯示新的數據時， 再發送新的字型碼。



優點： 編程簡單， 顯示穩定， CPU的效率較高。
缺點： 當顯示位數較多時單片機中I/O口的開銷很大，需要提供的I/O接口電路也較復雜。

（2） LED動態顯示方式

什么是動態顯示呢？ 我們首先看一個8只數碼管滾動顯示單個字符怎么實現吧：

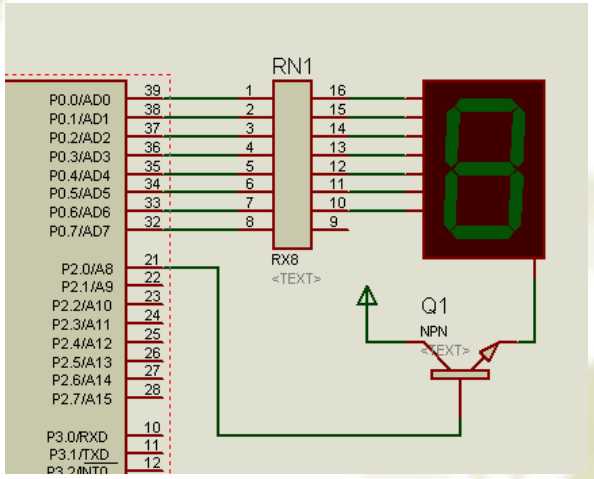

這里每只數碼管相當于下圖， 他們由p2口的一個引腳控制，該腳為“1 ”時， 三極管導通， 數碼管公共端接通電源， 可以顯示數字； 而該腳為“0”時， 三極管截止， 公共端與電源斷開，不能顯示。

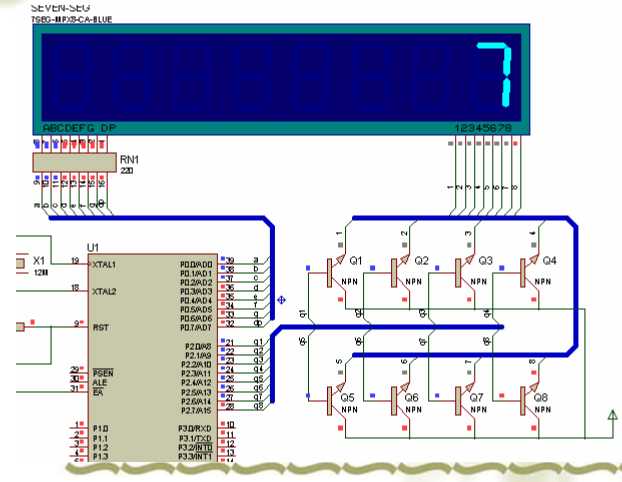

當8只數碼管集合在一起的時候就像下圖我們看到的那樣， 只要我們輪流控制其中一只管顯示， 就可以得到我們想要的結果了。
其過程如下： P2=1 0000000B， P0=‘0’的字型碼—>P2=01 00 0000B,P0=‘1 ’的字型碼—>。 。 。 —>P2=00000001 B,P0=‘7’字型碼； 再回過頭重新來一遍， 如此反復就可以了。


當我們把每個管顯示的時間由５ ０ ０ ｍｓ 調到２ ０ ０ ｍｓ ， １ ０ ０ ｍｓ ， ５ ０ ０ ｍｓ ， １ ０ ｍｓ ， ２ ｍｓ 時， 我們會看到什么現象呢？
。 。 。
問題： 如果我們要顯示一組別的數據， 可以怎么做呢？

總結：

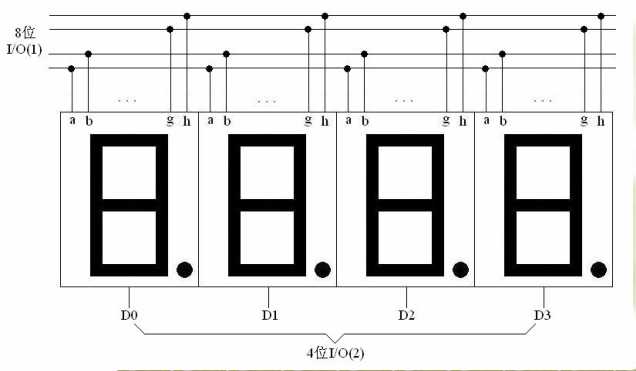

在多位LED顯示時， 由于靜態顯示占用的I/O口線較多，CPU的開銷很大， 所以為了節省單片機的I/O口線， 簡化硬件電路， 常采用動態掃描方式來作為LED數碼管的接口電路。 在實際的工程應用中， 它是使用最為廣泛的一種顯示方式， 其接口電路是把所有顯示器的8個筆劃段h～a 同名端連在一起， 而每一個顯示器的公共極COM 端與各自獨立的I/O口連接。當CPU向字段輸出口送出字形碼時， 所有顯示器接收到相同的字形碼， 但究竟是那個顯示器亮， 則取決于COM 端， 而這一端是由I/O口控制的， 所以我們就可以自行決定何時顯示哪一位了。

而所謂動態掃描就是指我們采用分時的方法， 一位一位地輪流控制各個顯示器的COM 端， 使各個顯示器每隔一段時間點亮一次。 在輪流點亮的掃描過程中， 每位顯示器的點亮?xí)r間是極為短暫的（約1 ms左右） ， 由于人的視覺暫留現象及發光二極管的余輝效應， 盡管實際上各位顯示器并非同時點亮， 但只要掃描的速度足夠快， 給人的印象就是一組穩定的顯示數據， 不會有閃爍感。

LED不同位顯示的時間間隔可以通過定時中斷完成。 如對8位LED顯示器， 掃描顯示頻率為50Hz，假如顯示一位保持1 ms時間， 則顯示完所有8位只需8ms， 于是另外1 2ms時間內， CPU完全可以處理其它工作。

上述保持1 ms的時間應根據實際情況而定， 不能太短， 時間太短發光二極管發光太弱， 無法看清。但也不能太長， 時間越長， 占用CPU時間也越多，CPU處理其它工作的時間就越少。 動態顯示方式實質是以犧牲CPU時間換取元件和能耗的減少。
