一、ETK6201 數碼管驅動芯片

1、描述:

• ETK6201 是 1/7～1/8 占空比的 LED 顯示控制驅動電路。 由 11 根段輸出、 6 根柵輸出、 1 根段/柵輸出，
• 1 個顯示存儲器、 控制電路、 鍵掃描電路組成了一個高可靠性的單片機外圍 LED 驅動電路。 串行數據通過
• 4 線串行接口輸入到 ETK6201， 采用 SOP32 的封裝形式。

2、功能特點:

•  CMOS 工藝
•  低功耗
•  多種顯示模式： 12 段×6 位至 11 段×7 位
•  鍵掃描： 10×3 的矩陣
•  8 個層次的亮度調節電路
•  4 線串行接口
•  封裝形式為 SOP32

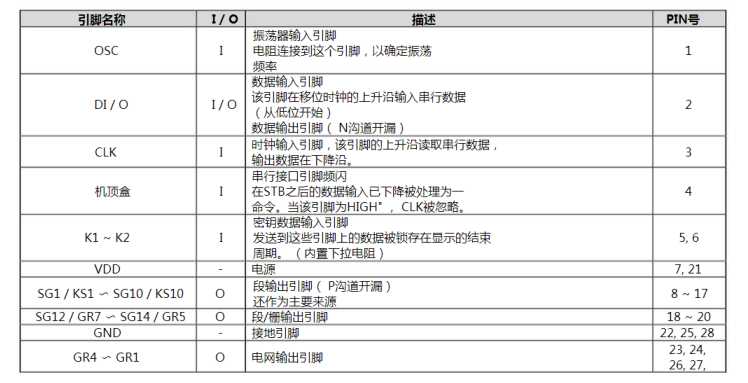

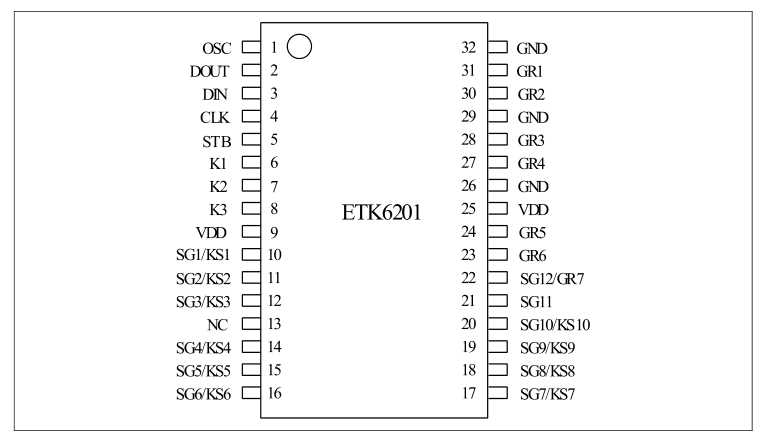

3、管腳定義：

4、特性說明：



二、TM1617數碼管驅動芯片

1、 描述

TM1617 是一種帶鍵盤掃描接口的LED（發光二極管顯示器） 驅動控制專用電路，內部集成有MCU 數字接口、 數據鎖存器、 LED 高壓驅動、 鍵盤掃描等電路。 本產品性能優良， 質量可靠。 主要應用于VCR、 VCD、 DVD 及家庭影院等產品的顯示屏驅動。 采用SOP16的封裝形式。

2、 功能特點：

• 采用功率CMOS 工藝
• 多種顯示模式（8 段×2位 ～ 7 段×3 位）
• 鍵掃描（6×1）
• 灰度調節電路（占空比8 級可調）
• 串行接口（CLK， STB， DIO）
• 振蕩方式： 內置RC 振蕩（450KHz+5%）
• 內置上電復位電路
• 封裝形式： SOP16

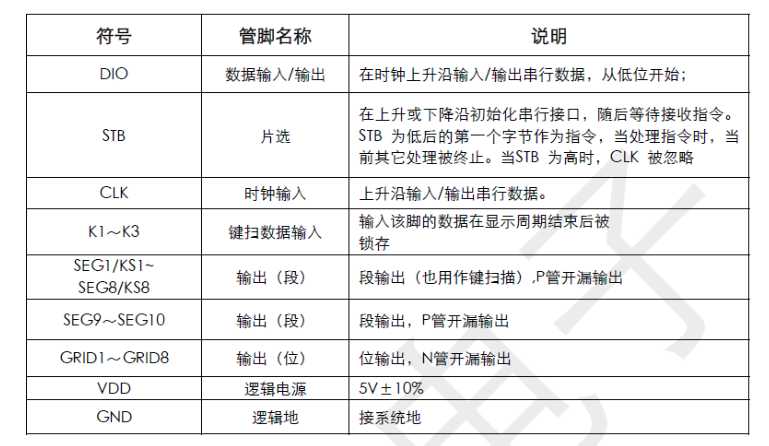

3、管腳定義：

三、LM8168 LED 數碼管驅動芯片

1、描述：

LM8168是一種專門用于各種LED顯示驅動及掃描按鍵控制芯片。主要應用于各
種LED顯示屏、數碼管顯示屏的驅動具有外圍元件少、連線簡單、使用簡易靈
活的特點。

2、功能特性：

• 采用三線串行通訊輸入
 • 移位鎖存后直接輸出驅動
 • 10位段輸出 15mA
 • 8位公共端輸出 150 mA
 • 可級聯使用擴展驅動多位數碼如用 4片驅動 32位數碼管
 • 漏極開路輸出所以可復用。
•  可代換 16281638162974HC164
•  超強抗干擾設計無需增加抗干擾元件及抗干擾處理甚至可去掉電源濾波電容。

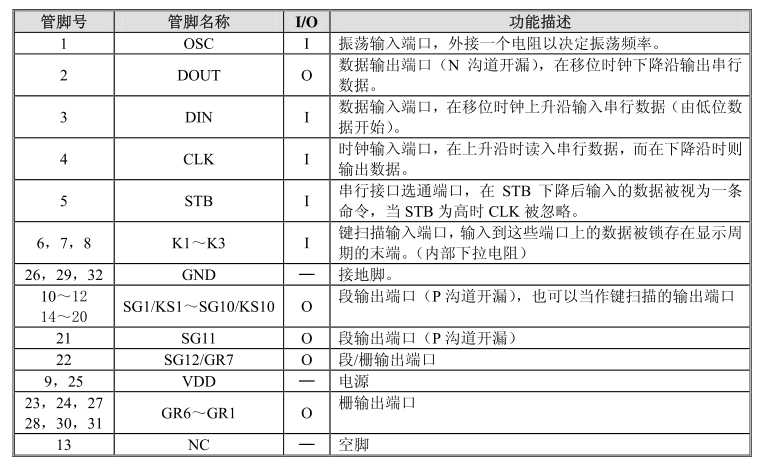

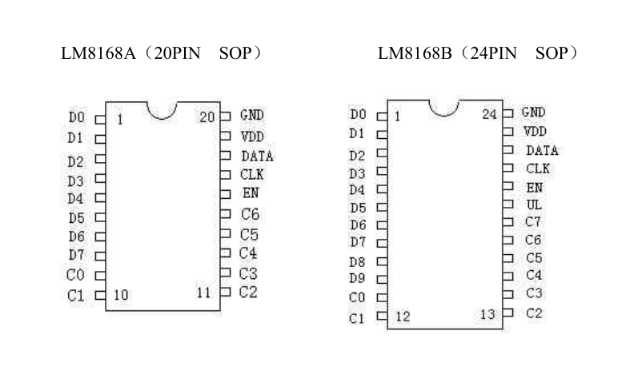

3、 管腳定義 ：

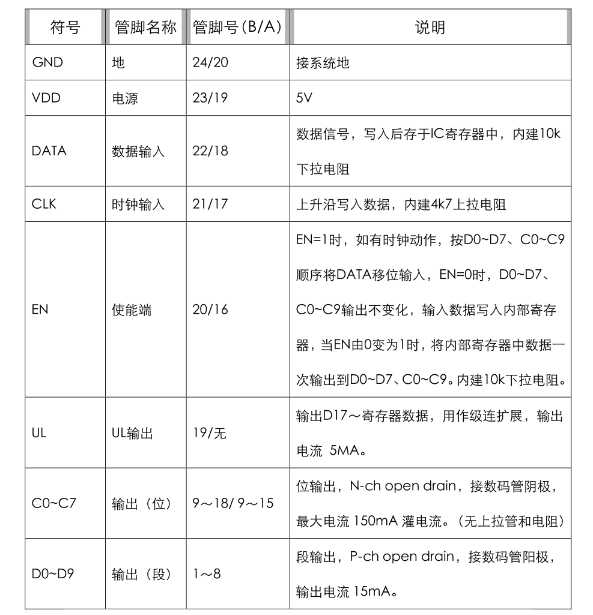

4、 管腳名稱及其功能說明


四、BL1616 數碼管驅動芯片

1、 描述：

BL1616 是 8 段×16 位LED顯示驅動芯片， 內置時鐘振蕩電路， 可以動態驅動 8 段×16 位LED數碼管， BL1616 通過I 2 C線串行接口與單片機等交換數據。
2、 特性功能：
• 內置 LED 電流驅動電路， 段電流不小于 15mA， 位電流不小于 80mA。
• 動態顯示掃描控制， 直接驅動 LED數碼管。
• 高速 2 線串行接口， 時鐘速度從 0 到 4MHz， 兼容I 2 C總線， 節約引腳。
• 內置時鐘振蕩電路， 不需要外部提供時鐘或者外接振蕩元器件， 很強的抗干擾性能。
• 封裝形式： SOP28

3、 應用：
• 各種數碼顯示電路
•  精密電子儀器儀表
• . DVD、 VCD、 機頂盒等顯示面板

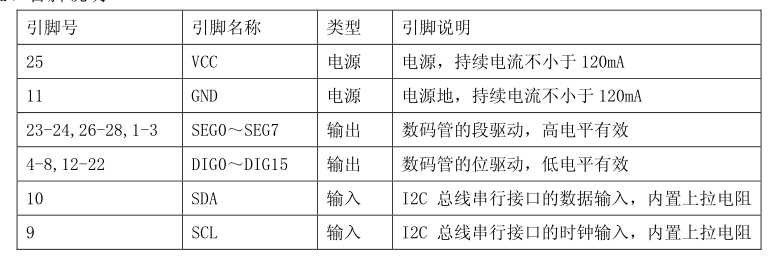

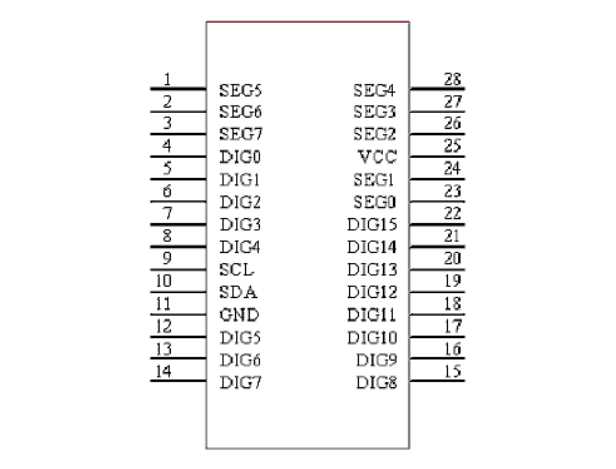

4、 管腳定義：

5、 管腳說明



五、FD668 數碼管驅動芯片

1、 描述：

FD668是一種帶鍵盤掃描電路接口的LED驅動控制專用電路。 內部集成有MCU輸入輸出控制數字接口、 數據鎖存器、 LED驅動、 鍵盤掃描、 輝度調節等電路。 本芯片性能穩定、 質量可靠、 抗干擾能力強， 可適應于24小時長期連續工作的應用場合。
2、 特性說明
•  顯示模式： 4位*1 3段或7位*1 0段
• 輸入端口內置上拉電阻
•  提供8級輝度控制
• 鍵盤掃描： 1 0×2bit
l• 串行接口（CLK,STB,DAT）
• 內置時鐘振蕩電路
•  內置上電復位電路
•  ESD HBM: >8KV（美標883模式）
•  SOP24(FD668S)封裝

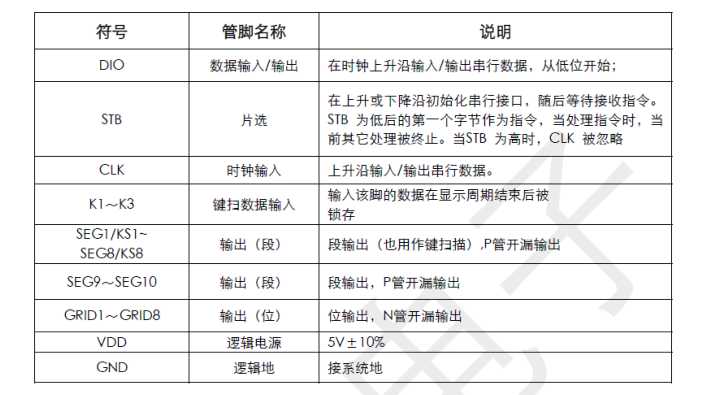

3、管腳定義
4、管腳功能說明

六、 PT6965 數碼管驅動芯片

1、描述

P6965是一個LED控制器驅動上的15至1/8占空比,11段輸出線,4格輸出線,3段/柵輸出線,一個顯示內存控制電路，鍵掃描電路都并入到單個芯片來建立一個高度可靠外圍設備為一個單芯片微型計算機。串行數據通過一個四線串行送入PT6965界面。坐落在一個30引腳ssoP和tssoP封裝，PT6965引腳分配和應用電路為便于PCB布局和節省成本最優化優勢。

2、特點：

• CMOS技術
• 低功耗
• 多種顯示模式(14段,4個網格11段,7格)
• 鍵掃描(10×2矩陣)
• 8步驟調光電路
• 對于時鐘串行接口,數據輸入,數據輸出
• 選通引腳和低電壓操作時能力用戶的MCU電源3.3V
• 可提供30引腳SSOP和TSSOP

3、管腳定義

4、管腳功能說明


七、TM1638 數碼管驅動芯片

1、描述：

TM1638是帶鍵盤掃描接口的LED(發光二極管顯示器)驅動控制專用電路,內部集成有MCU數字接口、數據鎖存器、LED高壓驅動、鍵盤掃描等電路。主要應用于冰箱、空調、家庭影院等產品的高段位顯示屏驅動。

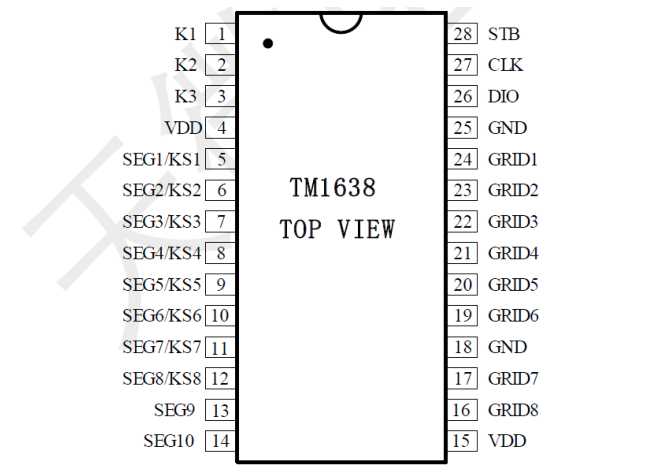

2、管腳定義：

3、管腳說明：


八、PT6964 數碼管驅動芯片

1、描述

P6964是一個LED控制器驅動上的1/5至1/8占空比。10段輸出線，4格輸出線,3柵輸出線,一個顯示內存控制電路,鍵掃描電路都并入到單個芯片來建立一個高度可靠外圍設備為一個單芯片微型計算機。串行數據通過一個3線串行送入PT6964界面，坐落在一個28引腳SOP封，,PT6964引腳分配和應用電路進行了優化為便于PCB布局和節省成本的優點。

2、功能特點：

• CMOS技術
• 低功耗
• 多種顯示樓式(10段,第7格到13段，4個網格)
• 鍵掃描(10×2矩陣)
• 8步驟調光電路
• 對于時鐘串行接口,數據輸入,數據輸出，選通引腳
• 可提供28引腳,SOp

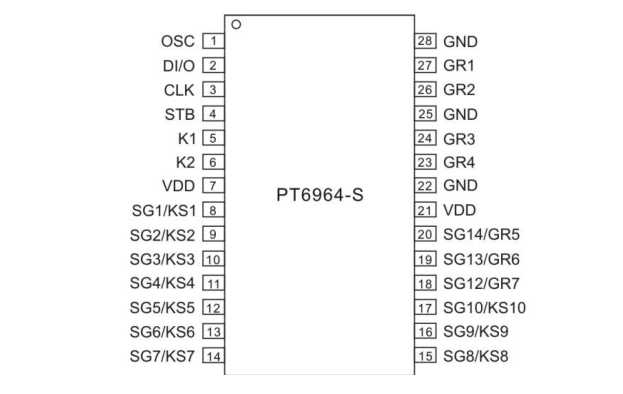

3、管腳定義

4、管腳功能說明

九、HT16K33數碼管驅動芯片

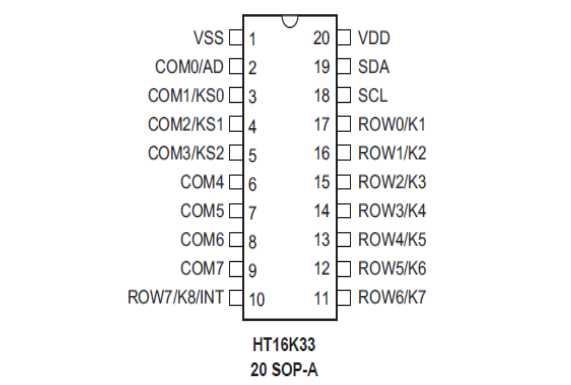

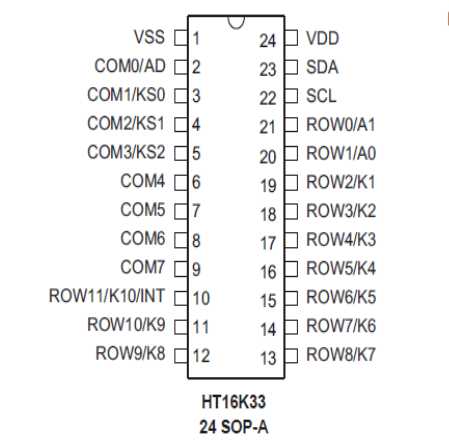

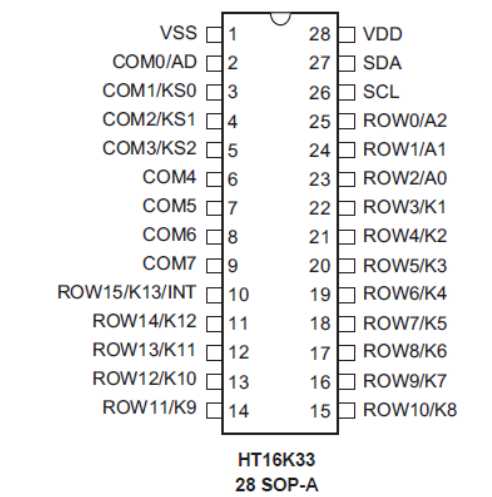

1、管腳定義


2、管腳功能說明
