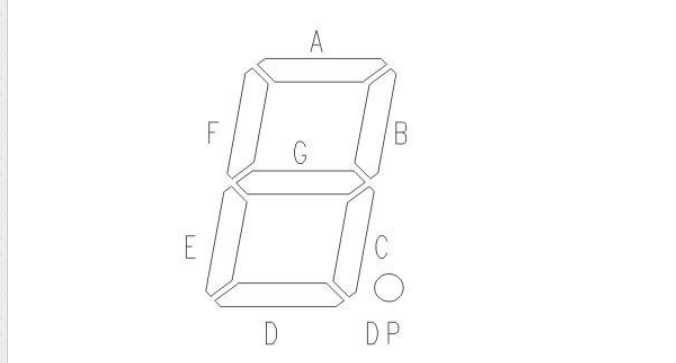

LED數碼有共陽和共陰兩類，把這樣的LED發光二極管的正極接通一起（通常是組成一個8字加一個小數點）而對于一位針腳，就叫共陽的，反之的，就叫共陰的，如此使用時這一腳就各自的接VCC和GND。再把數個這種的8字裝在一塊就變成多位的數碼顯示管了。

?在“公共陰極” 7段顯示器中，所有八個LED的陰極均連接至連接到0 V的公共引腳。顯示器的每個單獨段均應具有自己的串聯電阻。每個段都連接到+ Ve以照亮顯示屏。顯示驅動器必須能夠向LED提供電流。



?在“公共陽極” 7段顯示器中，所有八個陽極都連接到公共引腳，該引腳連接到+ Ve電源。每個段通過自己的串聯電阻分別連接至0 V，以點亮顯示屏。顯示驅動器必須能夠從LED吸收電流。



找公共共陰和公共共陽第一步，大家尋個電源（3到5伏）和一個1K（上百的也歐的也行）的電阻，VCC串連個電阻后和GND接在隨意兩個腳上，搭配有很多，但總有個LED會發亮的找出一位就夠了，然后用GND不動，VCC（串電阻）逐一碰剩余的腳，如果有數個LED（通常是八個），那它便是共陰的了。反之用VCC不動，GND逐一碰剩余的腳，如果有數個LED（通常是八個），那它便是共陽的了。
