LED數碼管型號命名方法及含義

文章出處：-1 人氣：發表時間：2020-07-15 16:22

國產LED 數碼管的型號命名方法及含義：

國產 LED數碼管的型號命名由四部分組成，各部分含義見下表。
第一部分用字母“BS”表示產品主稱為半導體發光數碼管。
第二部分用數字表示 LED 數碼管的字符高度，單位為 mm。
第三部分用字母表示 LED 數碼管的發光顏色。
第四部分用數字表示 LED 數碼管的公共極性。

第一部分：主稱		第二部分：字符高度	第三部分：發光顏色		第四部分：公共極性
字母	含義	用數字表示數碼管的字符高度，單位mm	字母	含義	數字	含義
BS	半導體發光數碼管		R	紅	1	共陽
			G	綠
					2	共陰
			OR	橙紅

（表一：國產LED數碼管型號命名及含義）

例如：

BS 12.7 R—1（字符高度為 12.7m 的紅色共陽極 LED 數碼管）
BS——半導體發光數碼管
12.7——12.7mm
R——紅色
1——共陽

再舉個例子：

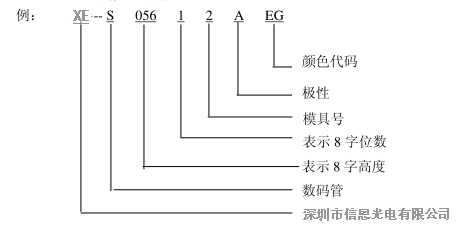

XE -- S 056 1 2 A EG
1 2 3 4 5 6 7

1： XE 表示深圳市信恩光電有限公司

2： S 表示數碼管

3：表示 8 字高度

056 表示 8 字高度為 0.56 英寸
150 表示 8 字高度為 1.5 英寸

4：表示 8 字位數
1 表示單位
2 表示雙位
3 表示三位
4 表示四位

5：模具號

6：極性
A、 C、 E．。。。。共陰
B、 D、 F．。。。。共陽

7：顏色代碼

R 紅色
H 高亮紅
S 超高亮紅
G 黃綠
PG 純綠
E 橙紅
Y 黃色
B 藍色
EG 橙紅雙色
HG 高亮紅雙色
