數碼管顯示器字形碼0-9

文章出處：-1 人氣：發表時間：2020-08-14 16:55

一、數碼顯示器字形碼

led數碼管在顯示字形時， CPU需要向它發送控制電平到數碼管的管腳，點亮對應的字段，這些數據我們稱為字形碼或段碼。

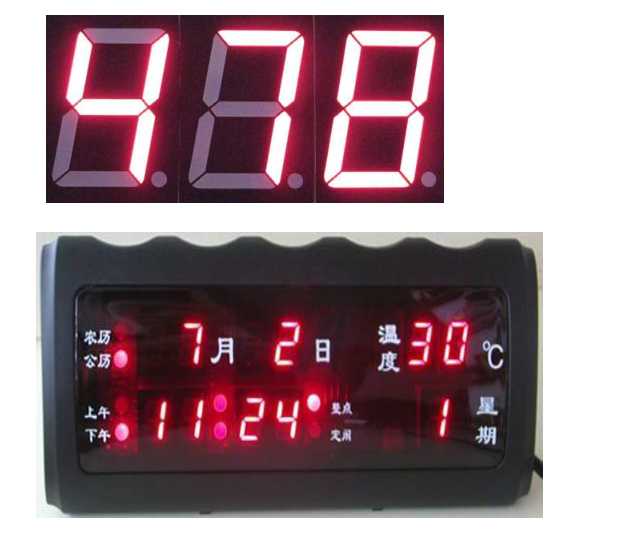

數碼管顯示器圖

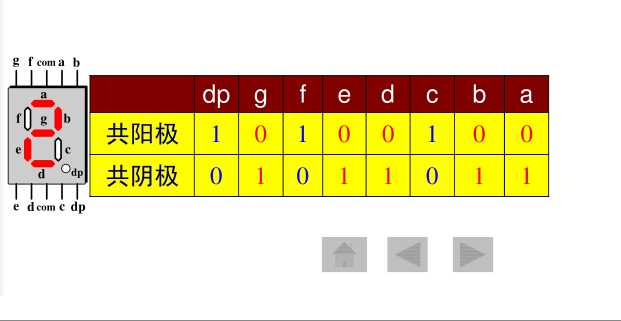

數碼的字形碼根據連接方式的不同有陽碼和陰碼。例如： 2的控制電平有兩種下圖
數碼管顯示器字形碼數字2共陰共陽圖

7段共陽極數碼管-位控制碼

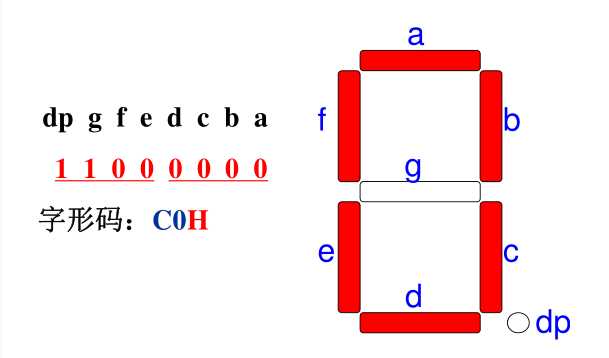

7段共陽極數碼管-位控制碼0圖

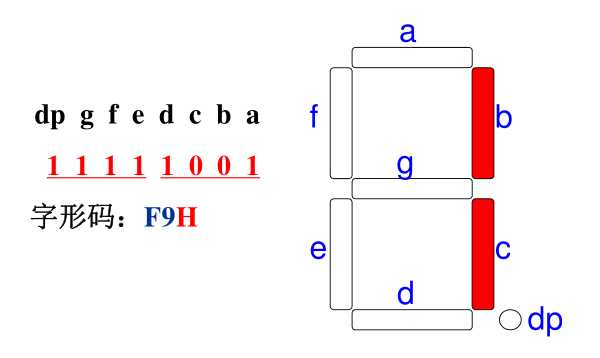

7段共陽極數碼管-位控制碼1

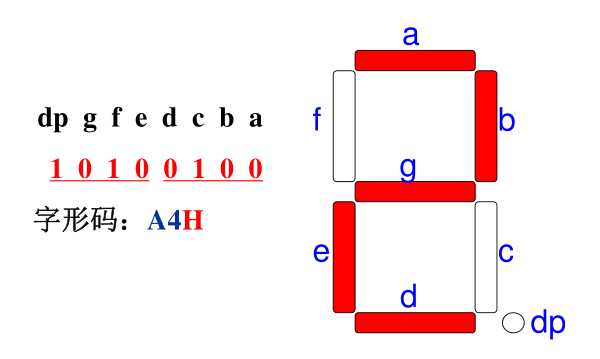

7段共陽極顯示器-位控制碼2

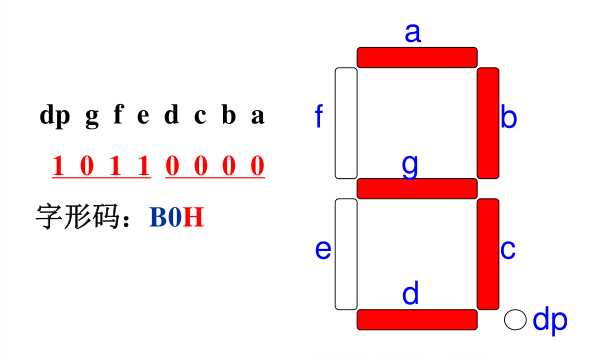

數碼顯示器數字3

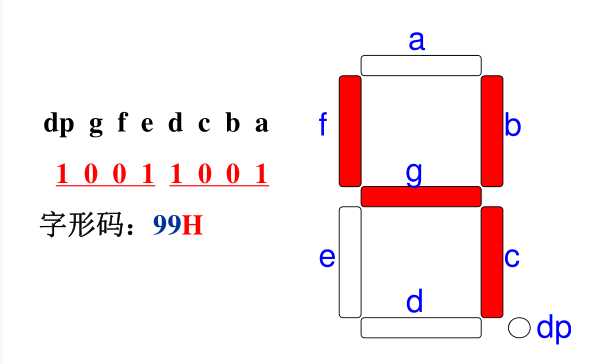

數碼管顯示器數字圖4
數碼管顯示數字5

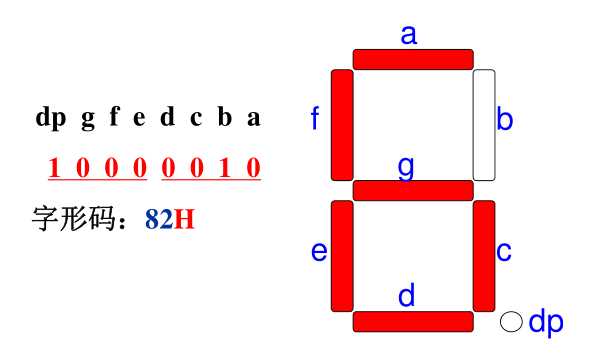

顯示器數字6

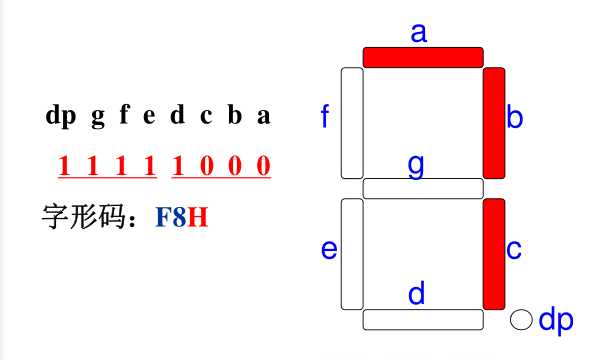

數碼管顯示器控制碼7

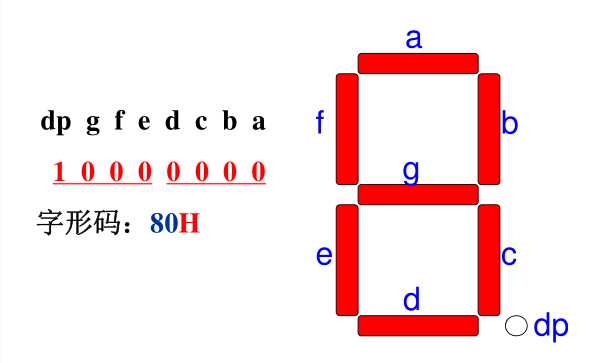

數碼管數字控制碼8

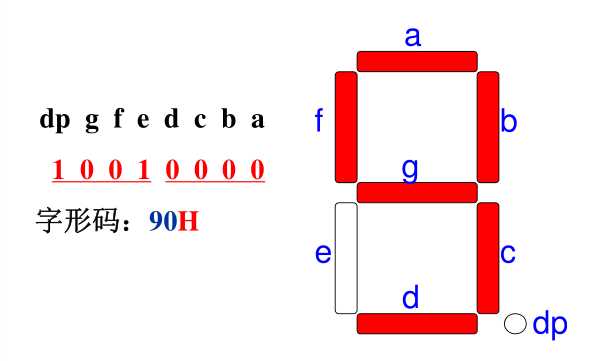

顯示器數字9

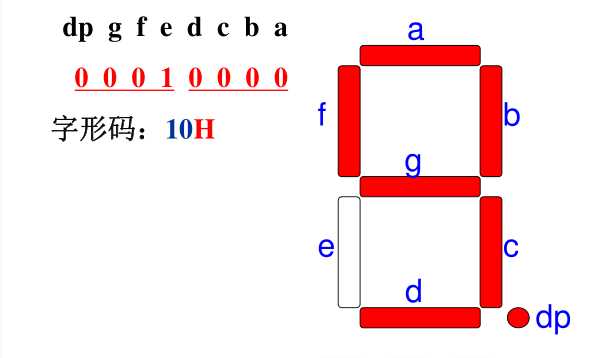

l八段數碼管顯示器
遇到小數點顯示時,不需要計算出該字形碼。
（1）共陽極利用該字符字形碼按位與上7FH
例如： 9.字形碼為90H&7FH=10H。
（2）共陰極利用該字符字形碼按位或上80H
例如 9 字形碼為6FH|80H EFH

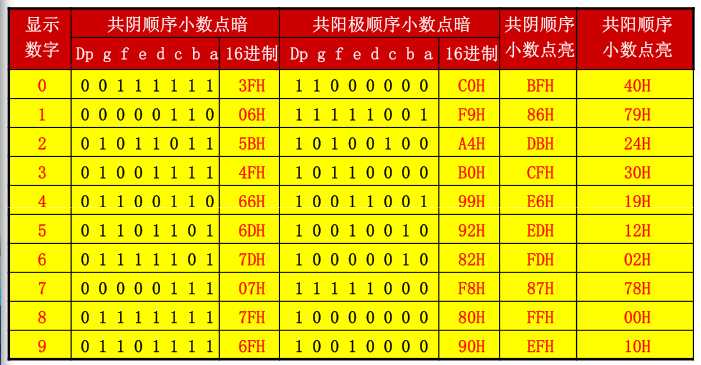

數碼管字形碼表

數碼管顯示器字形碼表

從這表格中可以看出共陽極數碼管和共陰極數碼管字形碼互為反碼。

二、小結

字形碼是led數碼管顯示對應字形的電平組合，為了方便編程開發，一般用十六進制數表示。
