LED數碼管的選擇和驅動

LED數碼管是單片機人機界面輸出中用的最多也是最簡單的顯示方式， 由于單片機口線的驅動能力是有限的， 所以如何來選擇和驅動LED數碼管是單片機初學者的基本功， 由于受單片機口線驅動能力的限制， 采用直接驅動的方法， 只能連接小規格的LED數碼管。

目前市場上有一種高亮度的數碼管， 每段工作電流約為1 ～2mA， 這樣當LED全亮?xí)r， 工作電流在1 0～20mA左右，是普通數碼管的1 /1 0， 正好能用單片機的口線直接驅動， 因此在條件允許的情況下， 應盡量采用這種LED數碼管作為顯示器件。

如果想用更高亮度或更大尺寸的數碼管來作為顯示器件，比如戶外的電子鐘，大型廣告牌等等， 就必須采用適當?shù)臄U(kuò)展電路來實現與單片機的接口， 常用的接口元件可以是三極管、集成電路和專用芯片。

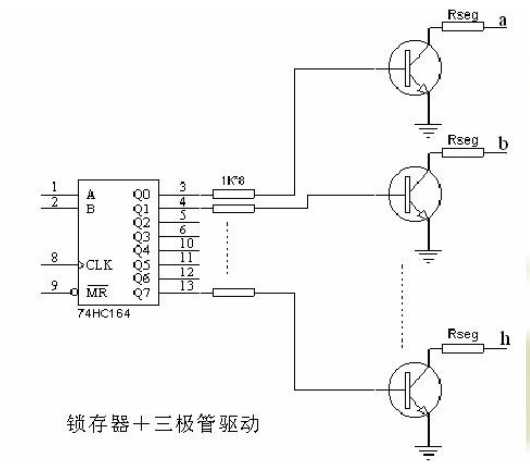

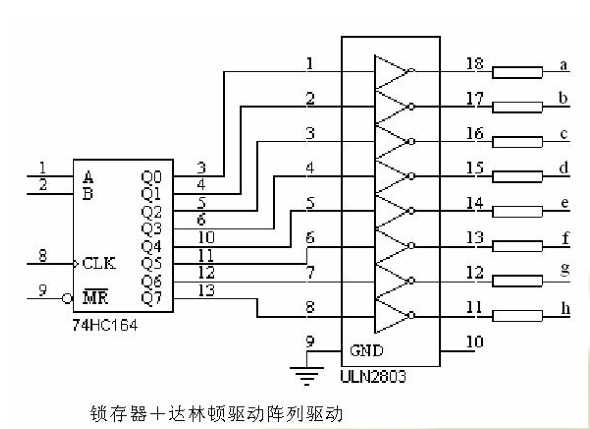

三極管的規格可以根據數碼管所需的驅動電流大小進行選擇， 電流比較小的可以用901 3， 8050等小功率晶體管， 電流比較大的則可以用BU208等大功率三極管； 而當顯示器的位數較多時， 一般采用集成電路來作接口， 此類集成電路有2003、7406、 75452等， 它們的功能其實就是由多路晶體管組成的達林頓電路， 具體電路請大家自己找一些相關的資料查一下。



另外還可以使用一種叫譯碼/驅動器的芯片， 這種芯片能將二-十進制碼（BCD 碼） 譯成七段碼（a～g） 以驅動數碼管，采用這種芯片的最大好處是編程簡單， 并且能提高CPU的運行效率， 如CD451 1 或74LS47等就是此類芯片（不過， 它們的驅動能力也是有限的， 具體數據請參考有關的使用手冊） 。

國內外廠商還開發了許多基于串行總線（SPI） 方式的LED接口芯片， 這些芯片采用SPI總線方式與單片機進行串行通訊， 具有占用單片機口線少， 程序易于實現的特點， 比如美信的MAX721 9、 力源的PS721 9 等， 有些芯片還集成了鍵盤控制器， 可以實現鍵盤和顯示的雙重功能， 如zlg7289、BA7281 等。

關于這方面的內容請您自己找一些相關的資料來看一下。除了數碼管顯示外， 在實際的工程應用中， 單片機還有很多的顯示方法， 其中比較常用的就是液晶顯示器。 液晶顯示器是一種低壓低功耗的顯示器件， 它的工作電壓一般只要幾伏， 工作電流僅有幾個微安， 是任何數碼管顯示器件所無法比擬的。 除此之外， 液晶顯示器的最大優點就是可以顯示文字、 圖形和曲線， 與傳統的數碼管顯示器相比， 顯示界面有了質的提高， 采用點陣式的液晶顯示器配合大規模集成電路能夠顯示大量的信息。目前已經廣泛使用在各類中高檔儀器儀表及家用電器中， 比如數字萬用表、 手機、 數碼相機等等。
