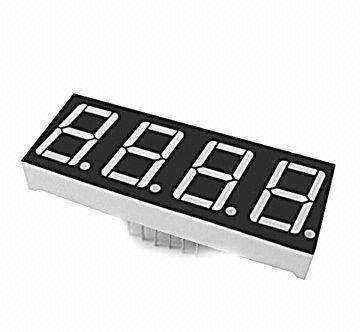

如何用萬用表測定數碼管是共陰還是共陽？以常見的4位數碼管為例來說明，實現步驟：



一、 打開萬用表電源，轉到二極管檔。

二、萬用表的紅筆或黑筆固定在數碼管的任一引腳上。

三、另一顏色的筆遍歷其他所有引腳。

四、步驟三中如果數碼管有任一段亮起，則跳到(步驟五);如果都沒有亮，則跳到(步驟六)。

五、如果有且僅有一段亮，同時遍歷筆是紅的話，則判定數碼管是共陽(同時遍歷筆是黑的話，則判定數碼管是共陰);如果有多段亮，同時遍歷筆是紅的話，則判定數碼管是共陰(同時遍歷筆是黑的話，則判定數碼管是共陽)。

六、固定筆和遍歷筆對調，跳到(步驟三)。
