數碼管是一種半導體發光器件，其基本單元是發光二極管。

【數碼管的分類】

數碼管按段數分為七段數碼管和八段數碼管，八段數碼管比七段數碼管多一個發光二極管單元（多一個小數點顯示）；按能顯示多少個可分為1位、2位、4位等等數碼管；

按發光二極管單元連接方式分為共陽極數碼管和共陰極數碼管。

共陽數碼管是指將所有發光二極管的陽極接到一起形成公共陽極(COM)的數碼管。共陽數碼管在應用時應將公共極COM接到+5V，當某一字段發光二極管的陰極為低電平時，相應字段就點亮。當某一字段的陰極為高電平時，相應字段就不亮。。

共陰數碼管是指將所有發光二極管的陰極接到一起形成公共陰極(COM)的數碼管。共陰數碼管在應用時應將公共極COM接到地線GND上，當某一字段發光二極管的陽極為高電平時，相應字段就點亮。當某一字段的陽極為低電平時，相應字段就不亮。

【數碼管的驅動方式】

數碼管要正常顯示，就要用驅動電路來驅動數碼管的各個段碼，從而顯示出我們要的數字，因此根據數碼管的驅動方式的不同，可以分為靜態式和動態式兩類。

① 靜態顯示驅動：靜態驅動也稱直流驅動。靜態驅動是指每個數碼管的每一個段碼都由一個單片機的I/O端口進行驅動，或者使用如BCD碼二-十進制譯碼器譯碼進行驅動。靜態驅動的優點是編程簡單，顯示亮度高，缺點是占用I/O端口多，如驅動5個數碼管靜態顯示則需要5×8＝40根I/O端口來驅動，要知道一個89S51單片機可用的I/O端口才32個呢：），實際應用時必須增加譯碼驅動器進行驅動，增加了硬件電路的復雜性。

② 動態顯示驅動：數碼管動態顯示接口是單片機中應用最為廣泛的一種顯示方式之一，動態驅動是將所有數碼管的8個顯示筆劃a,b,c,d,e,f,g,dp的同名端連在一起，另外為每個數碼管的公共極COM增加位選通控制電路，位選通由各自獨立的I/O線控制，當單片機輸出字形碼時，所有數碼管都接收到相同的字形碼，但究竟是那個數碼管會顯示出字形，取決于單片機對位選通COM端電路的控制，所以我們只要將需要顯示的數碼管的選通控制打開，該位就顯示出字形，沒有選通的數碼管就不會亮。

通過分時輪流控制各個數碼管的的COM端，就使各個數碼管輪流受控顯示，這就是動態驅動。在輪流顯示過程中，每位數碼管的點亮時間為1～2ms，由于人的視覺暫留現象及發光二極管的余輝效應，盡管實際上各位數碼管并非同時點亮，但只要掃描的速度足夠快，給人的印象就是一組穩定的顯示數據，不會有閃爍感，動態顯示的效果和靜態顯示是一樣的，能夠節省大量的I/O端口，而且功耗更低。

【數碼管參數】

8字高度：8字上沿與下沿的距離。比外型高度小。通常用英寸來表示。范圍一般為0.25-20英寸。 長*寬*高：長，數碼管正放時，水平方向的長度；寬數碼管正放時，垂直方向上的長度；高數碼管的厚度。

 時鐘點：四位數碼管中，第二位8與第三位8字中間的二個點。一般用于顯示時鐘中的秒。

【數碼管應用】 數碼管使用的電流與電壓 電流：靜態時，推薦使用10-15mA；動態時，16/1動態掃描時，平均電流為4-5mA，峰值電流50-60mA。 電壓：查引腳排布圖，看一下每段的芯片數量是多少？當紅色時，使用1.9V乘以每段的芯片串聯的個數；當綠色時，使用2.1V乘以每段的芯片串聯的個數。 恒流驅動與非恒流驅動對數碼管的影響

1、顯示效果： 由于發光二極管基本上屬于電流敏感器件，其正向壓降的分散性很大， 并且還與溫度有關，為了保證數碼管具有良好的亮度均勻度，就需要使其具有恒定的工作電流，且不能受溫度及其它因素的影響。另外，當溫度變化時驅動芯片還要能夠自動調節輸出電流 的大小以實現色差平衡溫度補償。

2、安全性： 即使是短時間的電流過載也可能對發光管造成永久性的損壞，采用恒流驅動電路后可防止 由于電流故障所引起的數碼管的大面積損壞。

另外，我們所采用的超大規模集成電路還具有級聯延時開關特性，可防止反向尖峰電壓對發光二極管的損害。

超大規模集成電路還具有熱保護功能，當任何一片的溫度超過一定值時可自動關斷，并且可在控制室內看到故障顯示。

為什么數碼管亮度不均勻？

關于亮度一致性的問題是一個行業內的常見問題。 有二個大的因素影響到亮度一致性。
 一是使用原材料芯片的選取，一是使用數碼管時采取的控制方式。

1、原材料--芯片的VF和亮度和波長是一個正態分布， 即使篩選過芯片，VF和亮度和波長已在一個很小的范圍了，生產出來的產品還是在一個范圍內,結果就是亮度不一致。

2、要保證數碼管亮度一樣，在控制方式選取上也有差別 ，最好的辦法是恒流控制，流過每一個發光二極管的電流都是相同的，這樣發光二極管看起來亮度就是一樣的了。如恒壓控制，則導致VF不相同的發光二極管分到的電流不相同，所以亮度也不同。 當然以上二個條件是相輔相成的。

怎樣測量數碼管引腳，分共陰和共陽?

找公共共陰和公共共陽首先，我們找個電源（3到5伏）和1個1K（幾百的也歐的也行）的電阻，　VCC串接個電阻后和GND接在任意2個腳上，組合有很多，但總有一個LED會發光的找到一個就夠了，，然后用GND不動，VCC（串電阻）逐個碰剩下的腳，如果有多個LED（一般是8個），那它就是共陰的了。相反用VCC不動，GND逐個碰剩下的腳，如果有多個LED（一般是8個），那它就是共陽的。也可以直接用數字萬用表，紅表筆是電源的正極，黑表筆是電源的負極。

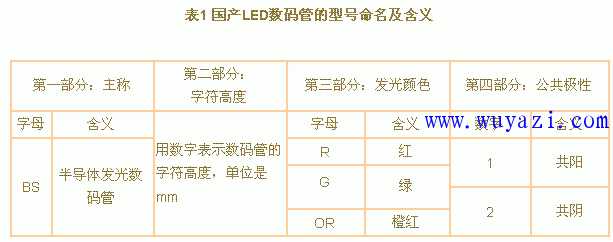

【數碼管型號命名】國產LED數碼管的型號命名由四部分組成。

第一部分用字母表示產品主稱為半導體發光數碼管。
第二部分用數字表示LED數碼管的字符高度，單位為mm。
第三部分用字母表示LED數碼管的發光顏色。
第四部分用數字表示LED數碼管的公共極性。
