0.4英寸二位半白\綠光數碼管
- 咨詢熱線：15626546861
-
跟此產品相關的產品
-
產品詳情
-
聯系我們
1. 0.4英寸二位半白\綠光數碼管特征描述（Character & Description）
v 字節高度為 0.4 英寸（10.2mm）
v 本產品使用芯片發光顏色為高亮藍色、綠色v 封裝方式為灌膠型、黑面白膠 6#熒光膜
v 可連續掃描驅動各字節
v 滿足低能耗需求v 良好的顯示效果、寬視角
v 固態封裝，穩定性高
v 建議用定電流方式驅動，安裝使用時注意防靜電
2. 0.4英寸二位半白\綠光數碼管極限參數（Limit Parameters）：
| 參數 | 符號 | 額定參數 |
|
脈沖電流 (1/10 秒、10KHZ) |
Ifp | 60mA |
| 直流電流 | If | 20mA |
| 反向電壓 | Vr | 5V |
| 工作溫度 | Topr | -25 to +85℃ |
| 儲藏溫度 | Tstg | -25 to +85℃ |
|
焊接溫度: 1/16 英寸焊錫停留時間最長 5 秒 |
260℃ |
3. 0.4英寸二位半白\綠光數碼管光電特性（Optical & Electronics Characteristic）：
| 參數 | 符號 | 條件 | 平均值 | 最大值 | 單位 |
| 正向電壓 | VF | IF=20mA | 2.7 | 3.5 | V |
| 反向漏電流 | IR | VR=5V | --- | 10 | uA |
| 發光強度 | IV | IF=20mA | 9 | 10 | mcd |
| 波長 | λP | IF=20mA | 460 | 462.5 | nm |

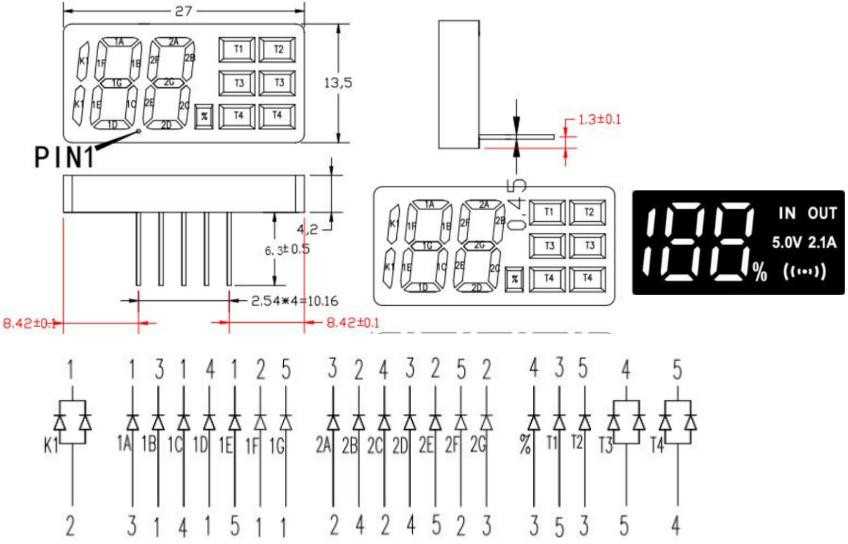

4.外形尺寸規格:（Mechanical Outline）(未注尺寸公差Unspecified Tolerances is: X±0.2 發光顏色：白色、綠色。
5.0.4英寸二位半白\綠光數碼管保存和焊接條件（Storage & Soldering Condions）:
● 注意保存，保存條件不好時，會降低膜片與反射殼（導光板）的粘附力。推薦保存條件為：溫度 25℃±10℃，濕度 65℃ CRH±20℃CRH
● 焊接溫度 260℃±5℃，焊接時間小于 3 秒，烙鐵功率小于 30W。
● 焊接點應離產品實體大于
| 判定類別 | 判定范圍 | MAJOR | MINOR | |||
|
成檢驗判定 標準 |
外觀 檢驗 |
A. B. C. D. |
膜紙：不齊、貼歪≥0.25mm。引腳氧化或掉銅皮、或不按要求上錫披峰。 條形歪斜、松脫、腳短/長、 膜紙變形、翹起。 產品彎曲、變形、劃傷、毛刺。 |
A. B. |
膜紙不齊導致露出或超寬0.25mm 內進 0.25mm 以下， 0.15mm 以上；臟、皺等。 產品反面非有效發光區域有手印、水漬印。 |
|
|
尺檢 |
寸驗 |
A. B. |
長、寬、厚等重要尺寸超差≥ 0.2mm, 其 它 尺 寸 超 差 在 0.25mm 以上。 膜紙過大在 0.25mm 以上。 |
A. B. |
虛邊、毛刺等引起的尺寸超差在 0.2mm 以下 ,0.1mm 以上。 小于嚴重缺陷的尺寸超差。 |
|
|
功發效 檢 |
能光果 查 |
A. B. C. |
管芯發光顏色不符合圖紙要求。 閃亮、顏色/色差、暗光、暗 帶與樣板相差較大。 膜紙漏光直徑≥0.25。 |
A. B. |
輕微色差、暗光、暗帶、暗斑。 兩端部發光不均勻。 |
|
0.4英寸二位半白\綠光數碼管引腳圖
訂購：0.4英寸二位半白\綠光數碼管
-
、
