led數碼管由7個LED排列和一個小數位的獨立LED組成的。顯示屏可以由數字0-9組成，以顯示十進制數字。

led數碼管通常與某種形式的計數器一起使用，并且可能需要解碼器，以便為每個相應的數字，字母或符號點亮正確的段。

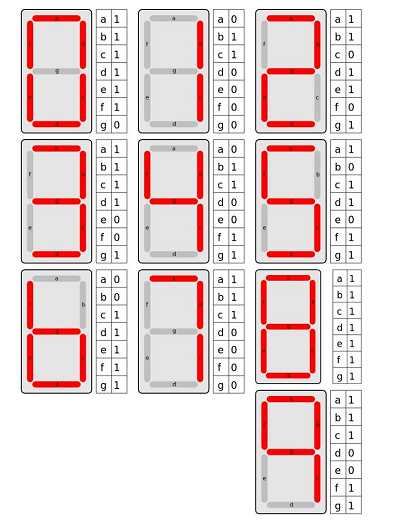

數碼管0-9顯示數字表

真值表通過照亮適當?shù)亩蝸盹@示每個數字的形成方式。 1是右對齊的，而6和9沒有尾巴。

??????

???
 數碼管顯示數字 0~9程序

#include<reg51. h>
void delay(void)
{
unsigned char i, j;
for(i=0; i<255; i++)
for(j=0; j<255; j++) ;
}
void main(void)
{
unsigned char i;
unsigned char code
Tab[10]={0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90} ;
//前面加關鍵字 code ， 可以大大節約單片機的存儲空間
P2=0xfe; //P2. 0 引腳輸出低電平， 數碼顯示器 DS0 接通電源工作
while(1) //無限循環
{
for(i=0; i<10; i++)
{
P0=Tab[i]; //讓 P0 口輸出數字的段碼 92H
delay() ; //調用延時函數
}
}
}

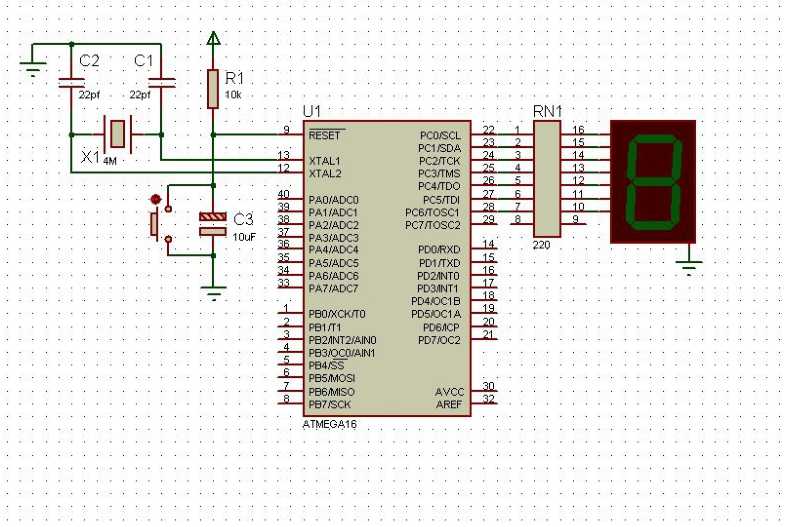

單只數碼管顯示0到9
