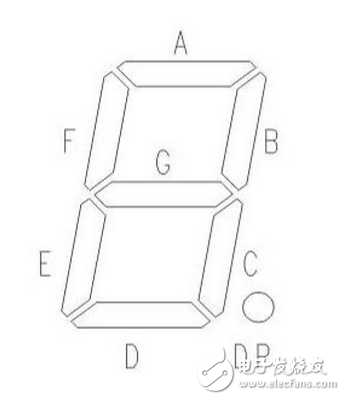

數碼管也稱LED數碼管，不同行業人士對數碼管的稱呼不一樣，其實都是同樣的產品。數碼管按段數可分為七段數碼管和八段數碼管,八段比七段數碼管多一個發光二極管單元，也就是多一個小數點（DP）,這個小數點可以更精確的表示數碼管想要顯示的內容；按能顯示多少個（8）可分為1位、2位、3位、4位、5位、6位、7位等數碼管?！?br />

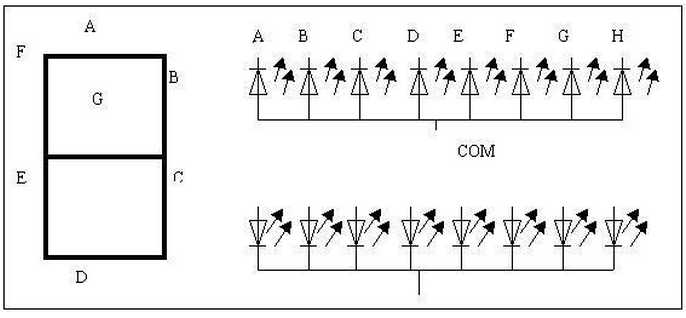

按發光二極管單元連接方式可分為共陽極數碼管和共陰極數碼管。

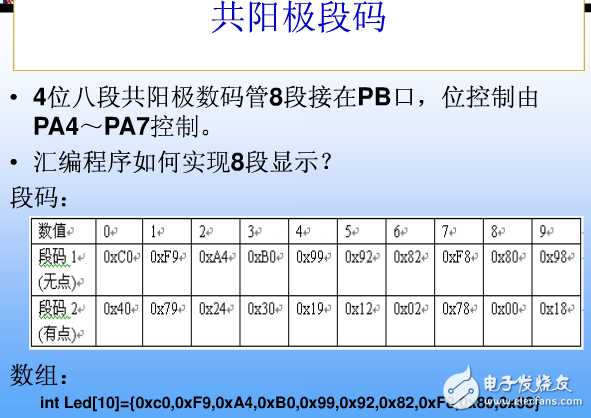

共陽數碼管是指將所有發光二極管的陽極接到一起形成公共陽極（COM）的數碼管，共陽數碼管在應用時應將公共極COM接到+5V，當某一字段發光二極管的陰極為低電平時，相應字段就點亮，當某一字段的陰極為高電平時，相應字段就不亮。

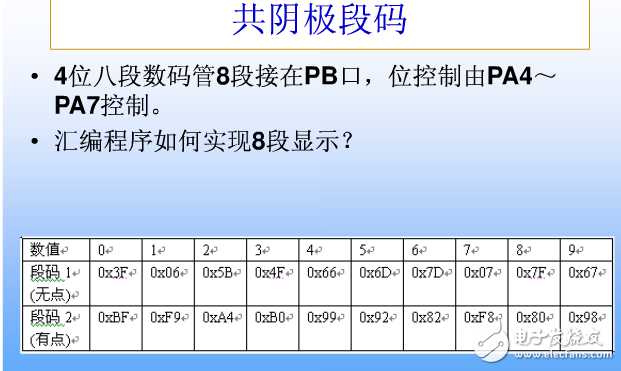

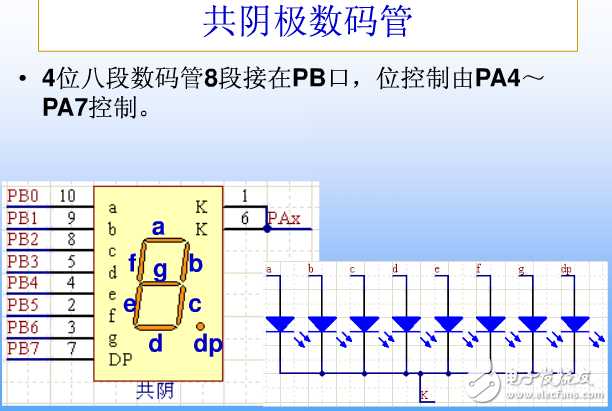

共陰數碼管是指將所有發光二極管的陰極接到一起形成公共陰極（COM）的數碼管，共陰數碼管在應用時應將公共極COM接到地線GND上，當某一字段發光二極管的陽極為高電平時，相應字段就點亮，當某一字段的陽極為低電平時，相應字段就不亮。


怎樣測量數碼管引腳，分共陰和共陽？　　

找公共共陰和公共共陽：首先，我們找個電源（3到5伏）和1個1K（幾百歐的也行）的電阻，VCC串接個電阻后和GND接在任意2個腳上，組合有很多，但總有一個LED會發光的，找到一個就夠了。

然后GND不動，VCC（串電阻）逐個碰剩下的腳，如果有多個LED（一般是8個），那它就是共陰的了。相反用VCC不動，GND逐個碰剩下的腳，如果有多個LED（一般是8個），那它就是共陽的。也可以直接用數字萬用表，紅表筆是電源的正極，黑表筆是電源的負極。

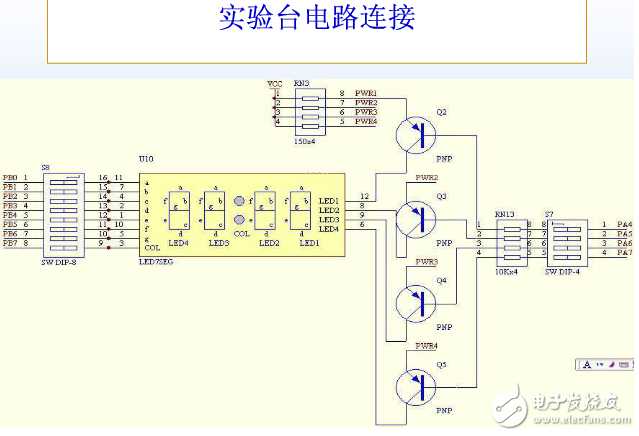

8 個數碼管它的數據線并聯接到 JP5， 位控制由 8 個 PNP 型三級管驅動后由 JP8 引出。　我們分別把他命名為 A，B，C，D，E，F(xiàn)，G，H。搞懂了這個原理， 我們?nèi)绻@示一個數字 2， 那么 A，B，G，E，D 這 5 個段的發光管亮就可以了。也就是把B，E，H（小數點）不亮，其余全亮。根據硬件的接法我們編出以下程序。

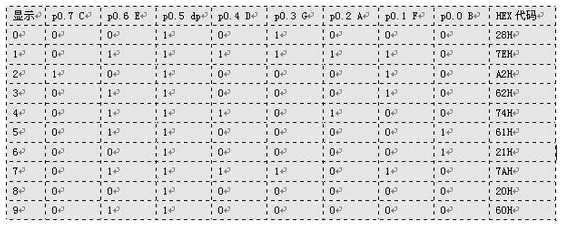

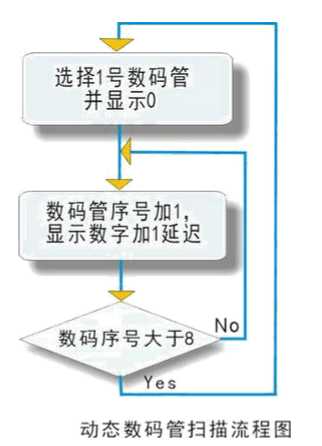

當然在此之前，還必須指定哪一個數碼管亮，這里我們就指定最后一個 P2.7?！★@示數字 2 則是 C，F(xiàn)，H（小數點）不亮，同時由于接法為共陽接法，那么為 0（低電平）是亮為 1（高電平）是滅。從高往低排列，（p0.7_p0.0）寫成二進制為 01111110， 把他轉化為 16 進制則為A2H。我們可以根據硬件的接線把數碼管顯示數字編制成一個表格， 以后直接調用就行了。
