0.28三位白光數碼管ZB-2381BW
- 咨詢熱線：15626546861
-
-
產品詳情
-
聯系我們
0.28三位白光數碼管ZB-2381BW簡介
1.三位白光數碼管ZB-2381BW特征描述（Character & Description）：
v 字節高度為 0.28 英寸（7.2mm）
v 本產品使用芯片發光顏色為高亮全藍色、共陽
v 封裝方式為灌膠型、黑面白膠 熒光粉、
v 可連續掃描驅動各字節
v 滿足低能耗需求
v 良好的顯示效果、寬視角
v 固態封裝，穩定性高
v 建議用定電流方式驅動，安裝使用時注意防靜電
2.三位白光數碼管ZB-2381BW極限參數（Limit Parameters）：
| 參數 | 符號 | 額定參數 |
| 脈沖電流 | Ifp | 80mA |
| (1/10 秒、10KHZ) | ||
| 直流電流 | If | 20mA |
| 反向電壓 | Vr | 5V |
| 工作溫度 | Topr | -25 to +85℃ |
| 儲藏溫度 | Tstg | -25 to +85℃ |
| 焊接溫度: | | 260℃ |
| 1/16 英寸焊錫停留時間最長 5 秒 | ||
3.v光電特性（Optical & Electronics Characteristic）：
| 參數 | 符號 | 條件 | 平均值 | 最大值 | 單位 |
| 正向電壓 | VF | IF=20mA | 2.7 | 3.5 | V |
| 反向漏電流 | IR | VR=5V | --- | 20 | uA |
| 發光強度 | IV | IF=20mA | 20 | 21 | mW |
| 波長 | λP | IF=20mA | 460 | 462 | nm |

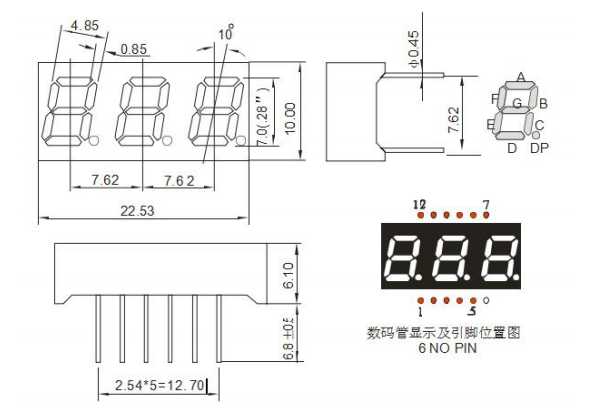

4.三位白光數碼管ZB-2381BW外形尺寸規格:（Mechanical Outline）(未注尺寸公差 Unspecified
Tolerances is: X±0.2 發光顏色：；白色。

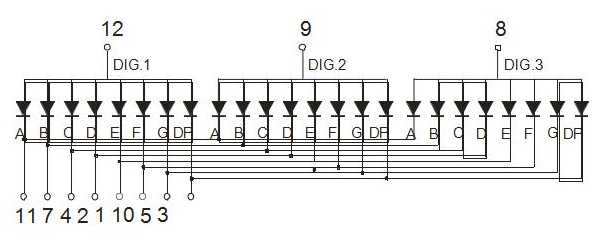

5.電路原理圖：
6.三位白光數碼管ZB-2381BW保存和焊接條件（Storage & Soldering Condions）:
l Store with care. Storing the units in bad condition ● 注意保存，保存條件不好時，會降低膜片
| will cause the reflector sheet and decrease it’s | 與反射殼（導光板）的粘附力。 |
| adhesive power. Storage the products under the | 推薦保存條件為：溫度 25℃ |
| ±10℃ | |
| condition :temperature ( 25℃ ± 10℃ ) and humidity | 濕度 65℃ |
| CRH±20℃CRH | |
| (65℃ CRH±20℃ CRH) our recommendation. | |
| l The Soldering Temperature is 260±5℃ and | |
| Soldering | ● 焊接溫度 260℃±5℃，焊 |
| 接時間小于 3 秒， | |
| Time should be less than 3 sec, and soldering iron | 烙鐵功率小于 30W。 |
| power should be less than 30W. | |
| l The soldering point should be farther than 1.6mm | ● 焊接點應離產品實體大于 |
| 1.6mm。from boby. |
7.三位白光數碼管ZB-2381BW外觀判定條件
外觀目測條件：40W 日光燈作光源與產品相距約 1 米（環境亮度）200Lux）檢測者與產品視距為 25-30cm。
標準：黑.白點大小為 0.1≤￠＜0.15 最多允許有 3 個，且間距必須大于 1cm,
黑.白點大小為 0.15≤￠＜0.20 最多允許有 2 個，且間距必須大于 1cm，
黑.白點大小為 0.20≤￠＜0.25 最多允許有一個，劃傷￠≤0.1mm,長度＜1mm,最多允許 1 條；面花，膜紙花，當產品不反光，且發光效果不見該缺陷時，則可接受。
發光效果檢驗條件：在環境亮度＜9Lux 的條件下目測，視距應在 25-30cm 。
標準：黑.白點大小為 0.1≤￠＜0.15 最多允許有 3 個，且間距必須大于 1cm,
黑.白點大小為 0.15≤￠＜0.20 最多允許有 2 個，且間距必須大于 1cm，
黑.白點大小為 0.20≤￠＜0.25 最多允許有一個，劃傷￠≤0.1mm,長度＜1mm,最多允許 1 條；面花，膜紙花，當產品不反光，且發光效果不見該缺陷時，則可接受。
尺寸檢測條件：依據圖紙，使用計量卡尺，注意檢測人為誤差。
電性能檢測條件：依據圖紙，工藝，在額定工作電壓或恒定的電流下，執行《QA 成品檢驗方法》功能的相關內容，帶針腳產品須作 5PCS 上錫實驗。
| 判定類別 | 判定范圍 | MAJOR | MINOR |
| 成 檢 驗 判 定 標 準 | 外 觀 檢 驗 | A. 膜紙：不齊、貼歪≥0.25mm。 B. 引腳氧化或掉銅皮、或不按要 求上錫披峰。 C. 條形歪斜、松脫、腳短/長、 膜紙變形、翹起。 D. 產品彎曲、變形、劃傷、毛刺。 | A. 膜紙不齊導致露出或超寬 0.25mm 內進 0.25mm 以下， 0.15mm 以上；臟、皺等。 B. 產品反面非有效發光區域有 手印、水漬印。 |
| 尺 寸 檢 驗 | A. 長、寬、厚等重要尺寸超差≥ 0.2mm, 其 它 尺 寸 超 差 在 0.25mm 以上。 B. 膜紙過大在 0.25mm 以上。 | A. 虛邊、毛刺等引起的尺寸超 差在 0.2mm 以下 ,0.1mm 以 上。 B. 小于嚴重缺陷的尺寸超差。 | |
| 功 能 發 光 效 果 檢 查 | A. 管芯發光顏色不符合圖紙要 求。 B. 閃亮、顏色/色差、暗光、暗 帶與樣板相差較大。 C. 膜紙漏光直徑≥0.25。 | A. 輕微色差、暗光、暗帶、暗 斑。 B. 兩端部發光不均勻。 |
