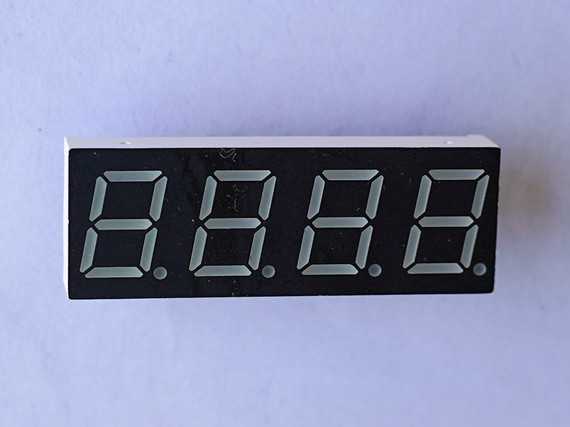

四位數碼管ZB-5461AS
- 咨詢熱線：15626546861
-
-
產品詳情
-
聯系我們
1.四位數碼管ZB-5461AS特征描述（Character & Description）：
v 字節高度為 0.56 英寸（14.2mm）
v 本產品使用芯片發光顏色為紅光，共陰
v 封裝方式為灌膠型、黑面白膠
v 可連續掃描驅動各字節
v 滿足低能耗需求
v 良好的顯示效果、寬視角
v 固態封裝，穩定性高
v 建議用定電流方式驅動，安裝使用時注意防靜電
2.四位數碼管ZB-5461AS極限參數（Limit Parameters）：
| 參數 | 符號 | 額定參數 |
| 脈沖電流 (1/10 秒、10KHZ) | Ifp | 80mA |
| 直流電流 | If | 20mA |
| 反向電壓 | Vr | 5V |
| 工作溫度 | Topr | -25 to +50℃ |
| 儲藏溫度 | Tstg | -25 to +50℃ |
| 焊接溫度: 1/16 英寸焊錫停留時間最長 5 秒 | 260℃ |
*當工作溫度高于 25℃時，Ifm,Ifp 和 Id 必須降低；電流降低率是-0.36mA/℃（直流驅動），或-0.86mA/℃
（脈沖驅動）功耗降低率是-0.75mW/℃。產品的工作電流不能大于對應工作溫度條件 Ifm 或 Ifp 的 60%。
For operation above 25℃, The Ifm Ifp & Pd must be derated, the Curent derating is –0.36mA/℃ for DC
drive and -0.86mA/℃ for Pulse drive, the power dissipation is -0.75mW/℃. The product working current
must not more than the 60% of the Ifm or Ifp according to the working temperature.
光電特性（Optical & Electronics Characteristic）：
| 參數 | 符號 | 條件 | 平均值 | 最大值 | 單位 |
| 正向電壓 | VF | IF=5mA | 1.6 | 2.6 | V |
| 反向漏電流 | IR | VR=-10V | --- | 0.5 | uA |
| 發光強度 | IV | IF=5mA | 70 | 90 | mw |
| 波長 | λP | IF=5mA | 620 | 625 | nm |
| 帶寬 | △λ | IF=10mA | 40 | - | nw |
| 查看角度 | 2θ1/2 | IF=10mA | 60 | - | Deg |

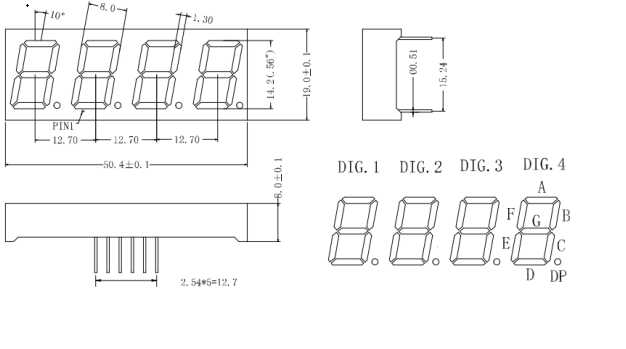

3.四位數碼管ZB-5461AS外形尺寸規格（Dimension）: (未注尺寸公差 Unspecified Tolerances is: ±0.2 發光顏色：紅光

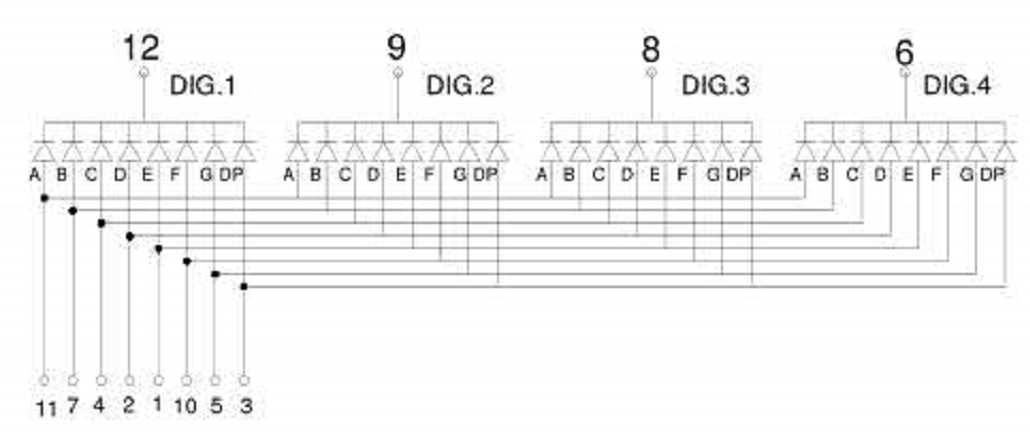

4.四位數碼管ZB-5461AS電路原理圖：
訂購：四位數碼管ZB-5461AS
-
、
