兩位半LED數碼管ZB2342BW
- 咨詢熱線：15626546861
-
-
產品詳情
-
聯系我們
1. 兩位半LED數碼管ZB2342BW特征描述（Character & Description）
外觀顏色（Lens Color）：黑、白兩色
外形尺寸（Max Size）：如結構尺寸圖所示
v 字節高度為 0.24 英寸（6.2mm）
v 本產品使用芯片發光顏色為高亮全藍色、共陽v 封裝方式為灌膠型、黑面白膠 熒光粉、透明膜貼
v 可連續掃描驅動各字節
v 滿足低能耗需求
v 良好的顯示效果、寬視角
v 固態封裝，穩定性高
v 建議用定電流方式驅動，安裝使用時注意防靜電
2. 兩位半LED數碼管ZB2342BW極限參數（Limit Parameters）：
| 參數 | 符號 | 額定參數 |
| 脈沖電流 (1/10 秒、10KHZ) | Ifp | 80mA |
| 直流電流 | If | 20mA |
| 反向電壓 | Vr | 5V |
| 工作溫度 | Topr | -25 to +85℃ |
| 儲藏溫度 | Tstg | -25 to +85℃ |
| 焊接溫度: 1/16 英寸焊錫停留時間最長 5 秒 | 260℃ |
光電特性（Optical & Electronics Characteristic）：
| 參數 | 符號 | 條件 | 平均值 | 最大值 | 單位 |
| 正向電壓 | VF | IF=20mA | 2.6 | 3.5 | V |
| 反向漏電流 | IR | VR=5V | --- | 20 | uA |
| 發光強度 | IV | IF=20mA | 20 | 21 | mW |
| 波長 | λP | IF=20mA | 460 | 462.5 | nm |

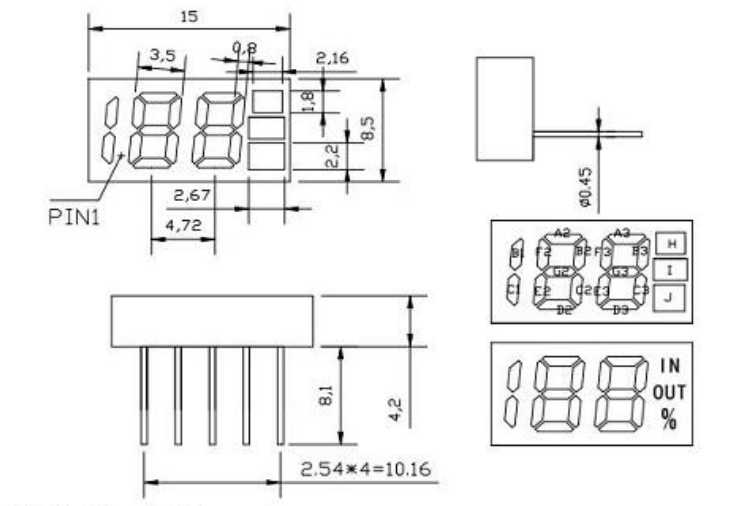

3.兩位半LED數碼管XE2342ZB結構尺寸（Mechanical Outline）:
(未注尺寸公差 Unspecified Tolerances is: ±0.2 發光顏色：白光 )

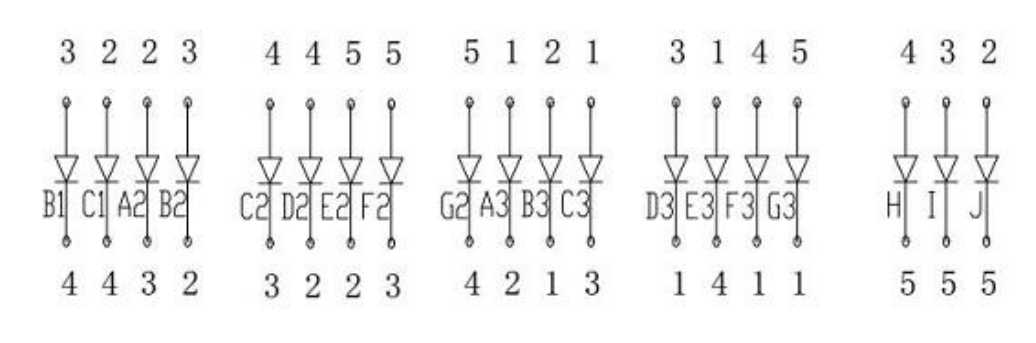

4.兩位半LED數碼管ZB2342BW電路圖（Circuit Diagram）:
5.兩位半LED數碼管XE2ZB2BW《QA成品檢驗方法》：
1. 外觀判定條件
外觀目測條件：40W 日光燈作光源與產品相距約 1 米（環境亮度）200Lux）檢測者與產品視距為 25-30cm。標準：黑.白點大小為 0.1≤￠＜0.15 最多允許有 3 個，且間距必須大于 1cm,
黑.白點大小為 0.15≤￠＜0.20 最多允許有 2 個，且間距必須大于 1cm，
黑.白點大小為 0.20≤￠＜0.25 最多允許有一個，劃傷￠≤0.1mm,長度＜1mm,最多允許 1 條；面花，膜紙花，當產品不反光，且發光效果不見該缺陷時，則可接受。
發光效果檢驗條件：在環境亮度＜9Lux 的條件下目測，視距應在 25-30cm 。
標準：黑.白點大小為 0.1≤￠＜0.15 最多允許有 3 個，且間距必須大于 1cm, 黑.白點大小為 0.15≤￠＜0.20 最多允許有 2 個，且間距必須大于 1cm，
黑.白點大小為 0.20≤￠＜0.25 最多允許有一個，劃傷￠≤0.1mm,長度＜1mm,最多允許 1 條；面花，膜紙花，當產品不反光，且發光效果不見該缺陷時，則可接受。
尺寸檢測條件：依據圖紙，使用計量卡尺，注意檢測人為誤差。
電性能檢測條件：依據圖紙，工藝，在額定工作電壓或恒定的電流下，執行《QA 成品檢驗方法》功能的相關內容，帶針腳產品須作 5PCS 上錫實驗。
| 判定類別 | 判定范圍 | MAJOR | MINOR | |||
| 成檢驗判定 標準 | 外觀 檢驗 | A. 膜紙：不齊、貼歪≥0.25mm。 B. 引腳氧化或掉銅皮、或不按要 求上錫披峰。 C. 條形歪斜、松脫、腳短/長、膜紙變形、翹起。 D. 產品彎曲、變形、劃傷、毛刺。 | A. B. | 膜紙不齊導致露出或超寬0.25mm 內進 0.25mm 以下， 0.15mm 以上；臟、皺等。 產品反面非有效發光區域有手印、水漬印。 | ||
| 尺檢 | 寸驗 | A. B. | 長、寬、厚等重要尺寸超差≥ 0.2mm, 其 它 尺 寸 超 差 在 0.25mm 以上。 膜紙過大在 0.25mm 以上。 | A. B. | 虛邊、毛刺等引起的尺寸超差在 0.2mm 以下 ,0.1mm 以上。 小于嚴重缺陷的尺寸超差。 | |
| 功發 效檢 | 能光 果查 | A. B. C. | 管芯發光顏色不符合圖紙要求。 閃亮、顏色/色差、暗光、暗帶與樣板相差較大。 膜紙漏光直徑≥0.25。 | A. B. | 輕微色差、暗光、暗帶、暗斑。 兩端部發光不均勻。 | |
訂購：兩位半LED數碼管ZB2342BW
-
、
